| الاسم التجاري: | HSTECH |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

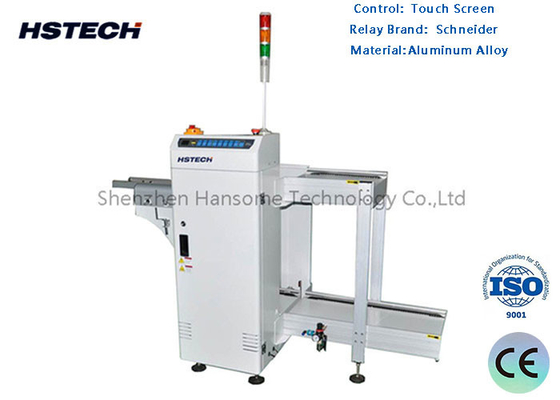

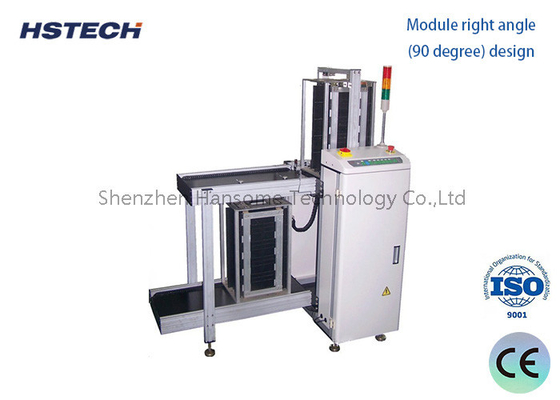

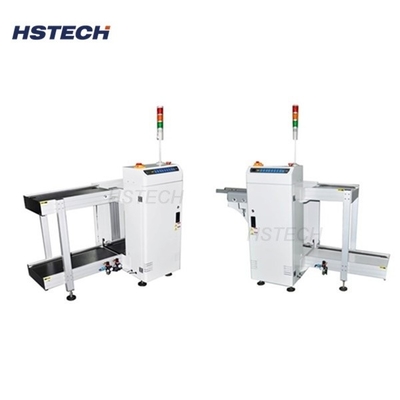

جودة عالية مزدوجة مسار 6 المجلات القدرة على تحميل PCB Unloader مع نظام التحكم PLC
محمول PCB تقديم:
تستخدم هذه الوحدة لجمع PCBs في مجلتين من معدات مسارين في نفس الوقت.
مبدأ عمل جهاز التفريغ
آلية استلام مجلس الإدارة
يستخدم جهاز تفريغ SMT آلية استقبال اللوحات مثل الروبوت أو الشريط الناقل لإزالة PCB المثبت من التركيب.
يستخدم الروبوت عادةً امتصاص الفراغ ليحمل الـ (بي سي بي) بقوة.
آلية النقل
سيقوم جهاز التفريغ بنقل اللوحة الموصولة إلى المخرج المحدد أو المحطة التالية.
سيتم الحفاظ على الاستقرار الأفقي لـ PCB أثناء عملية النقل لتجنب انحراف موقع المكون.
وضع دقيق
عادة ما تكون أجهزة التفريغ مجهزة بنظام التعرف البصري لمراقبة موقع و زاوية PCB في الوقت الحقيقي.
يمكن لنظام التحكم التحكم بدقة في نقل ووضع PCB بناءً على بيانات التغذية الراجعة.
درجة عالية من الأتمتة
وقد حققت معظم أجهزة تفريغ SMT الحديثة تشغيلًا آليًا بالكامل دون تدخل يدوي.
يمكن نقل PCBs بسرعة وكفاءة من التجميع إلى العملية التالية.
التنسيق مع المصمم
يجب أن يتم تنسيق تسلسل عمل جهاز التفريغ مع الجهاز السابق.
تأكد من أن PCB يمكن نقله من عملية إلى أخرى بشكل مستمر وسلس.
الخصائص:
1نظام التحكم بـ PLC
2, تصميم مسارات مزدوجة ومنصات رفع مزدوجة
3، 6 مجلات القدرة على تحميل
4، مشروع دائرة الغاز لنقل PCB بسلاسة ومستقرة
5، SMEMA القياسية
المواصفات:
| النوع | DU-250 | DU-300 | DU-400 | DU-500 |
| إمدادات الطاقة | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| إمدادات الهواء | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| حجم PCB ((ملم) | 350 × 50 ~ 250 | 445*50~330 | 530*50~390 | 535*50~460 |
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار |
| حجم المجلة ((ملم)) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| مسافة الخطوة ((ملم) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| ارتفاع النقل ((ملم) | 900±20 | 900±20 | 900±20 | 900±20 |
| سرعة الإرسال | 6m/S | 10m/S | 10m/S | 10m/S |
| قوة المحرك الرئيسي | 440 واط | 440 واط | 440 واط | 440 واط |
| حجم الجهاز ((ملم) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| الوزن ((كغ) | 320 | 350 | 380 | 410 |
تغليف المنتج:
