معدات تحرير ألواح PCB عالية الدقة مع تقنية الفصل التلقائي للألواح

معدات تحرير ألواح PCB عالية الدقة مع تقنية الفصل التلقائي للألواح

مقدمة

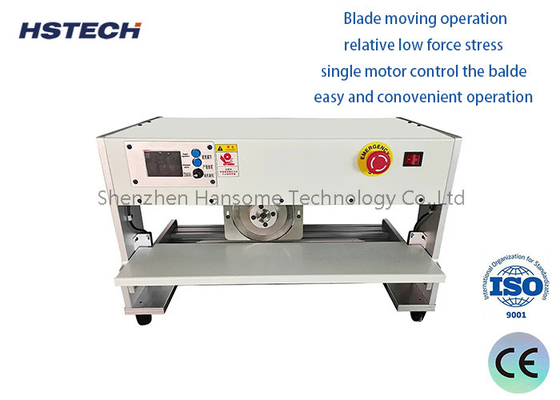

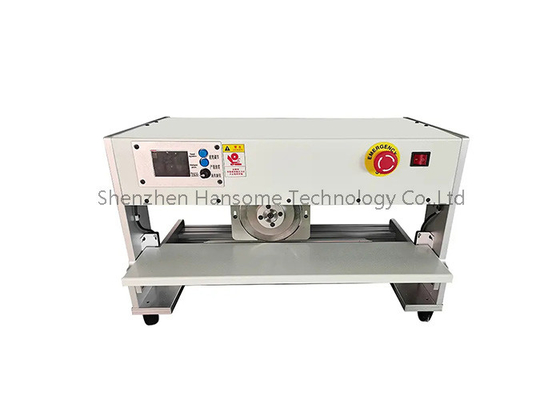

هذه الآلة ((HS-300) هي شفرة تحريك فاصل للوحة، وذلك باستخدام التصميم الدائري العلوي والأسفل الشفرة الخطية، قبل القطع، وضعت الخروط في على الشفرة الخطية،الشفرة الدائرية العليا تتحرك لإنهاء الرماح، والضغط القوي منخفض نسبيا، واللوحة لا تحتاج إلى تحريك سوف تحمي المكونات على اللوحة، وتجنب التلف.

وظيفة الفصل التلقائي للألواح
تستخدم المعدات تقنية الفصل التلقائي لللوحات ، والتي يمكن أن تقطع PCB بأكمله بسرعة ودقة إلى ألواح PCB الفردية.
من خلال تقسيم اللوحة بواسطة ذراع الروبوت والشفرة ، يتم تحسين كفاءة فصل اللوحة وكفاءة الإنتاج بشكل كبير.

قدرة مرنة على التكيف مع الحجم
يمكن تعديلها بسرعة وفقًا لحجم لوحة PCB ، مناسبة لوحة PCB من مواصفات مختلفة.
الحجم الأقصى لفصل اللوحات المدعوم هو 600mm × 400mm ، يغطي معظم احتياجات إنتاج SMT.

فصل اللوحات بدقة عالية
يتم تبني آلية فصل اللوحة عالية الدقة ونظام تحديد الموقع لضمان أن دقة كل فصل لوحة تكون عالية بما يصل إلى ± 0.1mm.
يمكن أن يمنع بشكل فعال الأضرار أو التشنجات في لوحة PCB أثناء عملية التقسيم.

تصميم آمن وموثوق به
المعدات مجهزة بأجهزة حماية السلامة ، مثل أزرار التوقف الطارئ ، وما إلى ذلك ، مما يحسن من سلامة التشغيل.
التصميم المغلق بالكامل يمنع رش الحطام أثناء عملية القطع.

سهلة التشغيل
المعدات مجهزة لوحة تحكم بشاشة لمسة، والتي يمكن بسهولة تعيين معايير فصل اللوحة ومراقبة عملية فصل اللوحة.
درجة الأتمتة مرتفعة ، والشخص الذي يعمل عليه يحتاج فقط إلى تحميل لوحة PCB ببساطة لإكمال فصل اللوحة.

الخصائص

1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.

2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.

3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.

4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.

5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.

6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.

7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.

مبدأ العمل

آلية التغذية
سوف تقوم آلة تحويل PCB أولاً بتغذية اللوحة بأكملها بعد تثبيت SMT في آلة تحويل.
تستخدم آلية التغذية شريط نقل أو معالج لتغذية لوحة PCB إلى محطة التكيف.

وضع وتثبيت
أجهزة التفريغ تثبت لوحة PCB عن طريق دبوس تحديد الموقع أو امتصاص الفراغ لضمان موقعها الدقيق.

آلية القطع
المكون الأساسي لجهاز التقطيع هو آلية القطع ، والتي تتكون عادة من شفرة قطع دوارة عالية السرعة.
شفرة القطع سوف تقطع بسرعة ودقة لوحة PCB على طول خط التقسيم المحدد مسبقاً.

تجميع الـ (دانفيلنج)
بعد القطع ، تقوم آلة التفريغ بجمع لوحات PCB الفردية المنفصلة تلقائيًا.
يمكن اختبار هذه الأجهزة وتجميعها وغيرها من العمليات.

التحكم الآلي
العملية بأكملها من قبل نظام التحكم الروبوتية.
يمكن لنظام التحكم التحكم بدقة في عملية القطع وفقًا لحجم وضع خط التقسيم للوحات PCB المختلفة.
