| الاسم التجاري: | FUJI |
| رقم الطراز: | H01/H02/H08M/RH01/RH02 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 10000 بكرات شهريا |

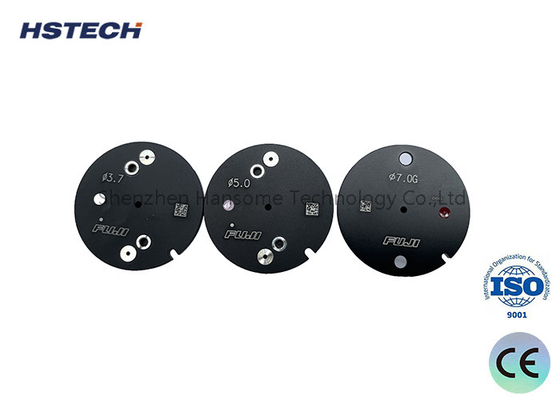

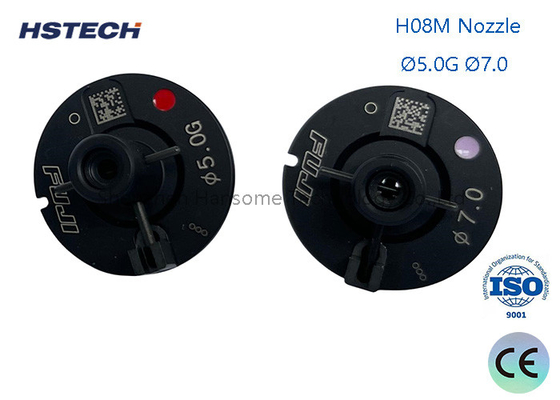

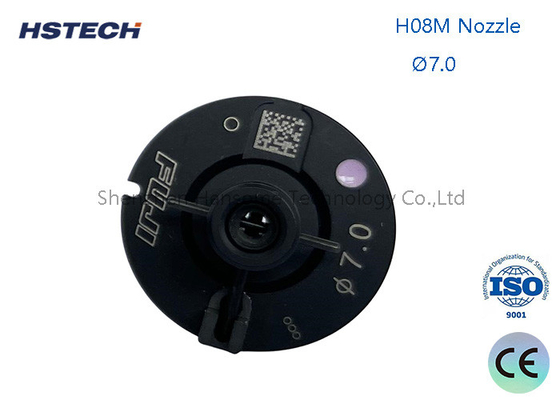

فجوة FUJI الأصلية H01/H02 5.0 7.0GH08M RH01 RH02 فجوة SMT لجهاز الاختيار
مقدمة
الفوهة هي مكون مهم جدا في معدات SMT مثل آلات التثبيت التلقائية.وظيفتها الرئيسية هي امتصاص بدقة وتحريك المكونات الإلكترونية لإكمال عملية وضع السطح الآلي
مبدأ العمل
نظام الفراغ
يتم تجهيز آلة التثبيت بمضخة فراغ في الداخل ، والتي يمكن أن تولد ضغطًا سلبيًا قويًا.
يتم توصيل الفوهة بمضخة الفراغ من خلال خط أنابيب لتشكيل نظام الضغط السلبي الفراغ.
هيكل الفوهة
يتكون الفوهة من رأس الفوهة، وتغليف، وغطاء الفوهة ومكونات أخرى.
يتم توصيل الثقب المركزي لرأس الفوهة بنظام الفراغ لتوليد ضغط سلبي.
عملية الشفط
عندما يكون رأس الفوهة قريبًا من المكون ، فإن الضغط السلبي سوف يمتص المكون.
يمكن أن يغلق الصمام وغطاء الفوهة رأس الفوهة لمنع تسرب الغاز.
عملية التوظيف
بعد امتصاص المكون، فإن آلة التثبيت سوف تحركها بدقة إلى الموقف المحدد.
أثناء وضعها، الضغط السلبي سيبقي المكون مُمتصاً بقوة.
بعد الانتهاء من الوضع، سيتم تحرير الضغط السلبي وسيتم تحرير المكون بسهولة.
السمات الرئيسية
1امتصاص دقيق جداً
يستخدم فوزل FUJI تقنية امتصاص فراغ متقدمة لاستيعاب مكونات SMD بدقة بأحجام وأشكال مختلفة.
قوة الشفط العالية والموثوقية العالية تضمن أن المكونات لن تسقط أثناء عملية التثبيت.
2. متانة قوية
تم تصنيع جسم الفوهة من المواد المعدنية عالية الجودة مع درجة حرارة عالية ممتازة ومقاومة للارتداء.
عمر الخدمة الطويل يقلل كثيراً من تكاليف الصيانة واستبدالها.
3مرونة قوية
سلسلة FUJI Nozzle تقدم مجموعة متنوعة من المواصفات والأحجام ، والتي يمكن تكييفها مع نماذج مختلفة من معدات التثبيت الآلي.
يمكن استبدال الفوهات بسرعة لتلبية احتياجات الإنتاج المختلفة.
4تحسين كفاءة الإنتاج
يمكن أن يؤدي امتصاص وتثبيت عالية السرعة والدقة إلى تحسين كفاءة خط إنتاج SMT بأكمله.
خفض العمليات اليدوية وخفض تكاليف العمالة.
مادة الفوهة:
| فوهة من الفولفستين | فان فوهة الفولاذ التنغستيني قوية ومتينة، ولكنها من السهل ان تصبح بيضاء. اذا اصبحت بيضاء، استخدم قلماً على أساس الزيت لطلاءها، ويمكنك الاستمرار في استخدامها. |
| فوهات السيراميك | لا تتحول فوهات السيراميك إلى اللون الأبيض، ولكنها هشة وسهلة الكسر. يمكن استخدامها بعناية لتجنب أو تقليل الكسر. |
| فوهة من الفولاذ الماس | إنها قوية وسهلة الاستخدام ولن تبيض أبداً، لكنها مكلفة جداً وغير فعالة من حيث التكلفة. |
| فوهة الغراء | عندما يكون سطح المادة غير متساوٍ أو تكون المادة لزجة ، فمن المناسب استخدام فوهة الغراء. ومع ذلك ، فإن حياة فوهة الغراء ليست طويلة.من المستحسن لشراء المزيد من فوهات الغراء للفائض عند طلب فوهة الغراء. عندما يتم ارتداء فوهة ، يمكنك مجرد استبدالها مع فوهة المطاط نفسك |
فجوى NXT سلسلة فوهة:
NXT H08(H12) فوهة 2.5G،
AA73500 NXT H08 ((H12) 0.7 فوهة،
فوهة AA08500 NXT H01 3.7G،
AA08400 NXT H01 2.5G فوهة،
AA08300 NXT H01 20.0 فوهة،
AA08200 NXT H01 15.0 فوهة،
AA08100 NXT H01 10.0 فوهة،
AA08000 NXT H01 7.0 فوهة،
AA07900 NXT H01 5.0 فوهة،
AA07600 NXT H01 20.0G فوهة،
فوهة AA07400 NXT H01 10.0G،
AA07300 NXT H01 7.0G فوهة،
AA07200 NXT H01 5.0G فوهة،
AA07100 NXT H01 3.7 فوهة،
AA07000 NXT H01 2.5 فوهة،
AA06900 NXT H01 1.8 فوهة،
AA06400 NXT H08 ((H12) فوهة 1.3M ،
AA06400 NXT H08 ((H12) فوهة 1.3G،
AA06300 NXT H08 ((H12) فوهة 5.0G،
AA05800 NXT H08 ((H12) فوهة 1.0،
AA05800 NXT H01 1.3 فوهة،
AA05700 NXT H08 ((H12) 0.7 فوهة (0.7X0.5) ،
AA05600 NXT H08 ((H12) 0.4 فوهة (0.45X0.3) ،
AA20E00 NXT H08 ((H12) 5.0 فوهة،
AA20D00 NXT H08 ((H12) 3.7 فوهة،
AA20C00 NXT H08 ((H12) 2.5 فوهة،
AA20B00 NXT H08 ((H12) 1.8 فوهة،
AA20A00 NXT H08 ((H12) 1.3 فوهة،
AA19G00 NXT H08 ((H12) فوهة 1.8G،
AA18C00 NXT H08 ((H12) 3.7G فوهة،
AA11R00 NXT H01 1.8G فوهة،
فوهة AA08C00 أو AA07L00 أو AA07W00 أو AA07D00 NXT H04 10.0،
كل مادة من فوهة لFUJI اختيار ووضع آلة
نحن نبيع فوهات SMT من جميع العلامات التجارية، مثل ياماها، باناسونيك، فوجي، جوكي، سامسونج، الخ
