| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-DS400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

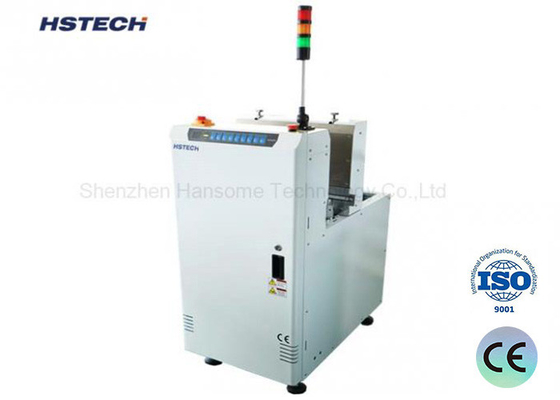

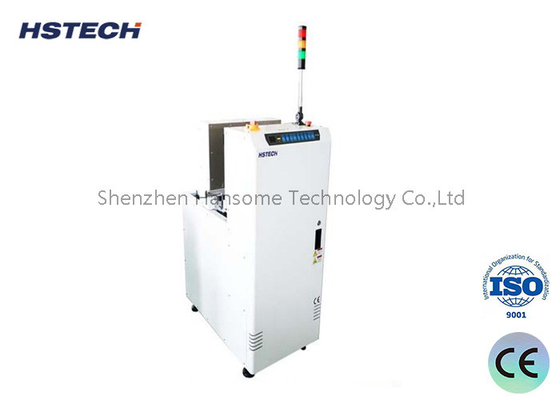

خط إنتاج OMRON Relay SMT PCB Destacker Panasonic PLC محمول لوح عارية
الخصائص
1- مركز التحكم: تحكم برنامج PLC Panasonic لضمان التشغيل الدقيق والفعال.
2واجهة التشغيل: مجهزة بتحكم زر LED التقليدي والبديهي ، بحيث تكون العملية سهلة الفهم.
3واجهة الاتصالات: دعم اتصال إشارة Smema، وتسهيل التوصيل السلس مع معدات الإنتاج الأخرى.
4تعديل السماكة: ضبط يدوي سمك لوحة PCB لتلبية احتياجات الإنتاج من مواصفات مختلفة من لوحات الدوائر.
5تعديل العرض: التكيف بسهولة مع عريضات مختلفة من لوحة PCB من خلال آلية تعديل يدوية.
6عرض الحالة: يتم استخدام ضوء مؤشر العرض LED لعرض حالة عمل الجهاز في الوقت الحقيقي.
7التصميم الهيكلي: هيكل الألومنيوم، مع تصميم قاع مزدوج، لضمان استقرار المعدات، ومنع الانتقال.
8من خلال الوضع: توفير الوضع من خلال للتكيف مع التبديل السريع أو احتياجات الإنتاج الخاصة.
9تغيير خط سريع: يستغرق الأمر 10 ثوان فقط لاستبدال خط الإنتاج ، مما يحسن بكثير من كفاءة الإنتاج.
10التحميل المستمر: دعم التحميل دون انقطاع لضمان استمرارية عملية الإنتاج.
11تصميم مضاد للستاتيك: يتم استخدام الحزام الناقل المضاد للستاتيك لضمان عدم تلف لوحة الدوائر الكهربائية الثابتة أثناء النقل.
12إظهار الأخطاء والصيانة: نظام إظهار أخطاء آلة البرمجة التلقائية ، يتم تجهيز الأخطاء المختلفة بشفرات مستقلة وإرشادات الصيانة المقابلة ،مريحة للمستخدمين لتحديد المشكلة والصيانة بسرعة، جميع التعليمات ملصقة على الجزء الخلفي من باب الآلة.
التطبيق
هذه الآلة مصممة خصيصا لدمج فعال وتحميل ألواح PCB العارية على خطوط إنتاج SMT (التكنولوجيا التركيب السطحية) لترتيب الألواح.
المواصفات
| الوظيفة |
تستخدم لتحميل PCB العارية إلى خط SMT بعد استلام إشارة الماكينة أسفل التيار. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-DS400 | HS-DS530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 503 × 770 × 1200 مم | 600*920*1200ملم |
| الوزن | 110 كجم | 130 كجم |
