| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

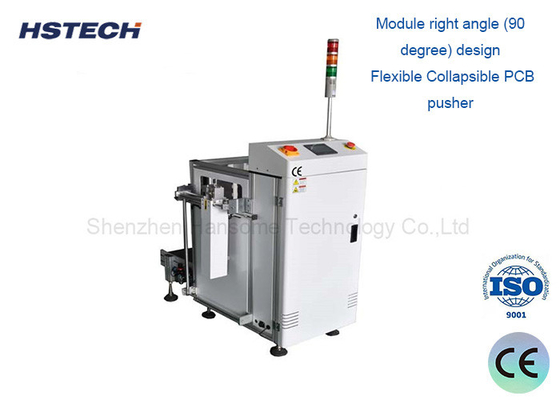

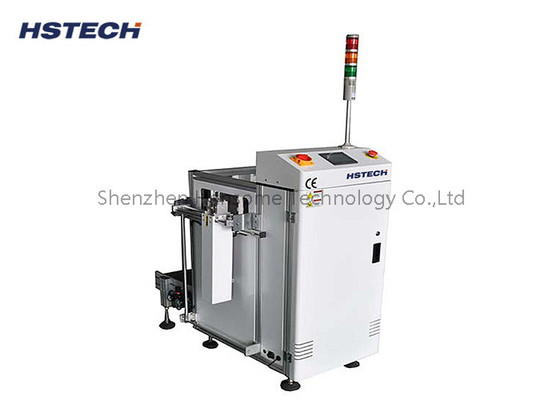

آلة تحميل لوحات SMT ذات الدقة العالية 4-6 بار متعددة المجلة PCB Loader لخط الإنتاج
تقدم
محمول PCB متعدد المجلات هو جهاز لتحميل تلقائي ، يستخدم أساسا في عملية إنتاج واختبار لوحات الدوائر المطبوعة (PCB).
تصميم متعدد الصناديق:
يتم تجهيز المعدات مع عدة صحون PCB مستقلة أو المجلات
يمكن تحميل لوحات PCB من نماذج أو دفعات مختلفة في نفس الوقت
من خلال التبديل التلقائي ، يمكن استبدال أنواع مختلفة من لوحات PCB بسرعة
تحميل تلقائي:
المعدات مجهزة بأجهزة آلية مثل الذراعين الآلية أو أحزمة النقل
يمكن أن يتم انتزاع لوحات PCB تلقائيًا من الوعاء وإرسالها إلى خط إنتاج SMT
كفاءة عالية:
يمكن تحميل ما يصل إلى 20-30 لوحة PCB في وقت واحد
سرعة التحميل التلقائي يمكن أن تصل إلى 10-15 قطع في الدقيقة
وقد تم تحسين كفاءة تحميل لوحات PCB بشكل كبير
الموقع الدقيق
مجهزة بنظام تحديد المواقع الدقيق
ضمان الموقع الدقيق لكل لوحة PCB على خط الإنتاج
التحكم الذكي:
يتم تحقيق عملية بسيطة من خلال واجهة التفاعل بين الإنسان والكمبيوتر
يمكن ربطها بنظام إدارة الإنتاج لتحقيق جدولة ذكية
صيانة سهلة:
تصميم وحدات، صيانة سهلة والتفتيش
استهلاك طاقة منخفض ، ضوضاء منخفضة ، مناسبة لبيئة ورشة العمل الإنتاجية
الخصائص
1، تصميم الوحدة بزاوية مستقيمة (90 درجة).
2، قصير جدا طول 1200mm، اختياري أقصر 900mm طول الجهاز.
3، مدفع PCB قابلة للطي مرن.
4، 3 مجلات متاحة.
5، ضبط عرض سلس وموازي.
6متوافقة مع الـ (SMEMA)
سيناريوهات التطبيق:
خط إنتاج SMT: تحميل تلقائي أثناء عمليات اللحام بالشريط والإعادة.
ربط الاختبار: تحميل وتحديد الموقع التلقائي أمام معدات الاختبار.
إنتاج العينات: التبديل التلقائي وتحميل أوراق PCB من مواصفات مختلفة.
إنتاج الدفعات الصغيرة: تحسين كفاءة الإنتاج وتقليل عبء العمليات اليدوية.
المواصفات
| اسم المنتج | 90 درجة آلة تحميل PCB |
| طول الجهاز | 1200mm أو 900mm |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| عدد المجلات | 3 قطع |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| حالة الضوء | 3 عرض ملون |
| الإشارة | (SMEMA) |
