| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CVN350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

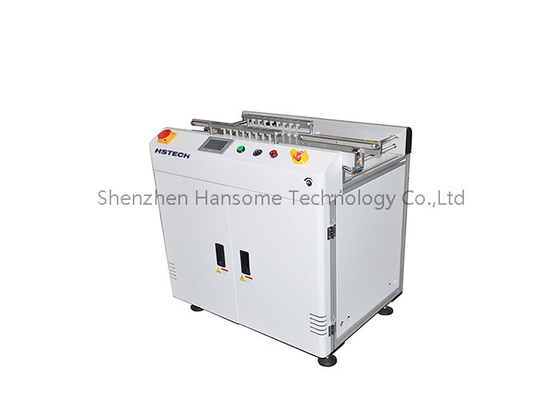

تصميم وحدات PCB رفض ناقل معدات معالجة PCB مع التحكم PLC باناسونيك
مقدمة
ناقل رفض PCB هو جهاز نقل يستخدم خصيصًا للتعامل مع لوحات الدوائر المطبوعة غير المؤهلة (PCBs) التي تم اختبارها أو فحصها.
الوظائف الرئيسية هي:
ناقل نقل آلي
يتم استخدام آلية الحزام النقل للفصل التلقائي لـ PCB غير المؤهل من خط الإنتاج الرئيسي.
تقليل كثافة العمل في التعامل مع العمال وتحسين كفاءة الإنتاج بشكل عام.
تخزين التصنيف
هناك صواني جمع مستقلة أو مناطق تخزين لتخزين أنواع مختلفة من PCBs غير المؤهلة.
مناسبة لإعادة العمل أو الإصلاح أو التخلص منها.
تكييف الحجم
يمكن تعديل عرض وطول الشريط الناقل وفقًا لحجم PCB لخطوط الإنتاج المختلفة.
ضمان إمكانية نقل وتصنيف PCBs من مواصفات مختلفة بسلاسة.
تحكم السرعة
يمكن ضبط محرك القيادة لضبط سرعة نقل مثالية وفقا للاحتياجات الفعلية لخط الإنتاج.
تجنب تلف PCB أثناء عملية النقل.
التحكم الإلكتروني
مجهزة بنظام تحكم PLC ، يمكن ضبط معايير الإرسال ووظائف الإنذار ببرمجة.
ضمان موثوقية وسلامة عملية النقل.
تصميم مضاد للستاتيك
تبني تدابير مثل الترس الكهربائي الستاتيكي لمنع الكهرباء الثابتة من تدمير PCB.
حماية سلامة الـ PCB غير المؤهل أثناء إعادة العمل أو التخلص منها.
الخصائص
1، رفض، التفتيش وطرق التحايل كلها متاحة.
2تصميم وحدات
3، الاستقرار يعزز من خلال التصميم القوي.

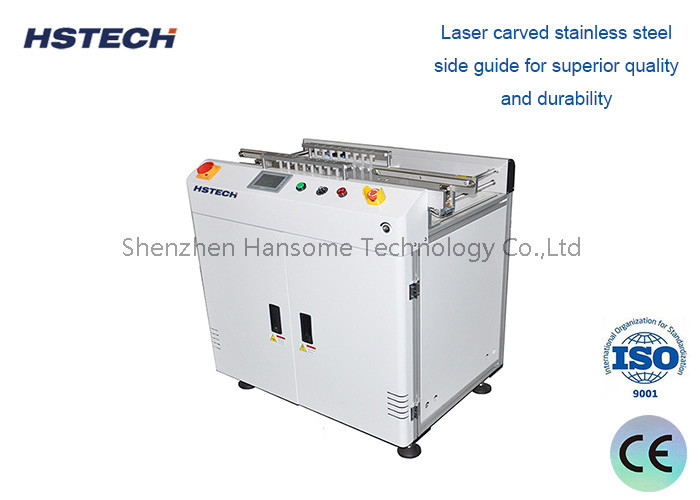

4، مرشد جانبية محفورة بالليزر من الفولاذ المقاوم للصدأ لجودة متفوقة ومتانة.
5، مصممة إرغونومية دعامة الذراع.
6, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
7، أطوال مختلفة متوفرة عند الطلب.
8تحكم السرعة المتغير
9متوافقة مع الـ (SMEMA)
المواصفات
| النموذج | HS-CVN350 | HS-CVN460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 1000*690*930ملم | 1000*800*930ملم |
| الوزن | 70 كجم | 90 كجم |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | L~R، أو R~L ((اختياري) |
| سرعة النقل | 0.5~20 متر/دقيقة أو تحديد |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| استهلاك الطاقة | 100VA أقصى |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| التواصل | (SMEMA) |
النقل بالسكك الحديدية
هيكل الرفع
التحكم الكهربائي
