| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

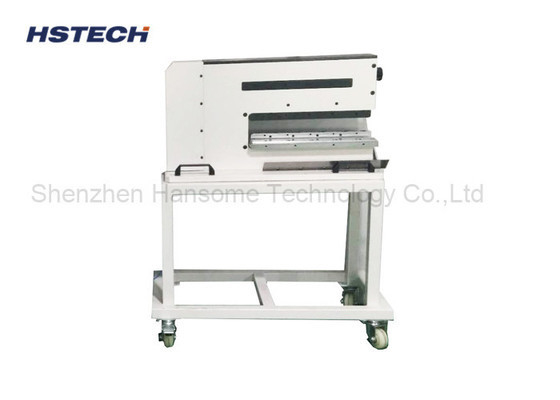

عالية السرعة منخفضة قوة الإجهاد PCB Depaneling Machine معدات PCB Depaneling مع V-Slot
مقدمة
هذه الآلة تسمى آلة فصيل PCB النيوماتيكية، وتسمى أيضا آلة فصيل PCB من نوع الغيلوتين، إنها تستخدم شفرة نوع الغيلوتين مزدوجة كأداة قطع،في نفس الوقت يتم تشغيلها بالضغط الهوائي لإنهاء التشغيل، لديها أداء أفضل بكثير من شفرة تحرك منفصل PCB.
نظرة عامة وظيفية
تستخدم هذه المعدات لتقسيم ألواح كبيرة إلى ألواح PCB الفردية.
تقنية تقسيم اللوحات المنخفضة الإجهاد الخاصة يمكن أن تقلل من الإجهاد وتشوه لوحة PCB.
حماية المكونات ومفاصل اللحام على سطح PCB أثناء عملية تقسيم اللوحات لتجنب تلف المنتج.
الخصائص الرئيسية
اعتماد آليات تحديد المواقع عالية الدقة وتقسيم اللوحات لضمان دقة وتناسق تقسيم اللوحات.
آلية التشغيل الممتازة يمكن أن تطبق بشكل متساو قوة تقسيم اللوحة للحد من تركيز الإجهاد المحلي.
تحكم محرك الخدمة ذو المحورين لتحقيق عمل تقسيم لوحة عالي السرعة وسلس.
مجهزة بوظيفة الكشف التلقائي ، يمكن أن تكتشف الظروف غير الطبيعية أثناء تقسيم اللوحة.
التصميم المغلق بالكامل يضمن بيئة نظيفة للفصل بين اللوحات.
مبدأ العمل
يتم وضع لوحة PCB على منصة تحديد الموقع وتثبيتها بواسطة جهاز التثبيت التلقائي.
تتقدم آلية تقسيم اللوحة ببطء على طول المسار المحدد مسبقًا لقطع وتفريق PCB.
أثناء عملية تقسيم اللوحة ، تطبق آلية التشبيك قوة موحدة لتجنب تركيز الإجهاد المحلي.
بعد الانتهاء من تقسيم اللوحة ، يتم تفريغ لوحة PCB واحدة تلقائيًا وتنتظر العمليات اللاحقة.
سيناريوهات التطبيق
تستخدم بشكل رئيسي في وصلة تقسيم اللوحة من خط إنتاج التصحيح SMT.
قابلة للتطبيق على لوحات PCB من مواد مختلفة ، بما في ذلك FR4 ، CEM-3 ، الركائز السيراميكية ، إلخ.
مناسبة بشكل خاص لتصنيع المنتجات الإلكترونية ذات المتطلبات العالية لجودة المنتج ، مثل الهواتف الذكية وأجهزة الكمبيوتر اللوحية
الخصائص

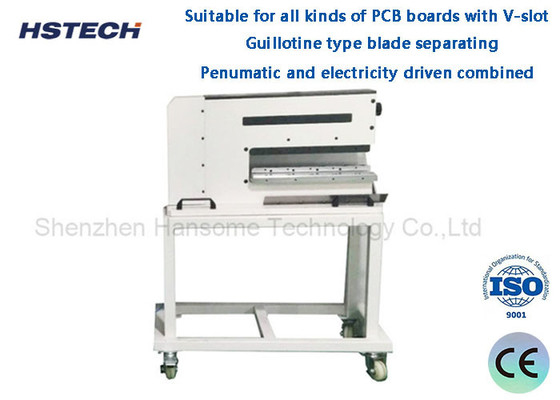

1، مناسبة لجميع أنواع لوحات PCB مع فتحة V.
2(ج)شفرة نوع اليويلوتين المنفصلة، ضغط قوة منخفض للغاية عند 500-600uE، ناعم وسطح، بدون انحناء أو خلل.
3، القيادة الكهربائية والنوماتيكية مجتمعة
4أمن: غيلوتين صغير متاح فقط لتغذية الطائرة، وضمان سلامة المشغل.
5، صيانة سهلة ، يمكن للمشغل التعامل مع الآلة مع التدريب السهل.
6، متينة، باستخدام استيراد أداة قطع الفولاذ عالية الجودة.
المواصفات
| النموذج | HS-310 |
| القوة | 10 واط |
| إمدادات الهواء | 0.5~0.8Mpa |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | جميع الألواح ذات القطع V |
