| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-320 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

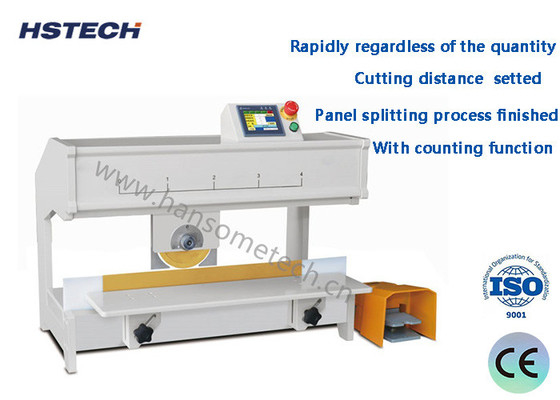

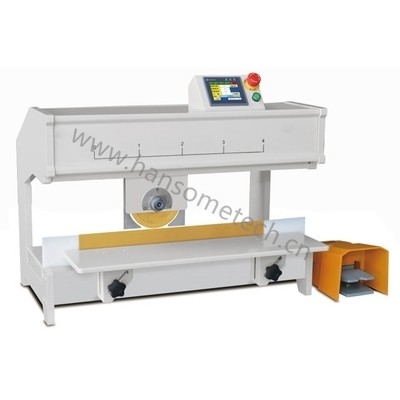

قطع شفرة خطية مزدوجة قوة القطع المنخفضة للغاية فاصل PCB الجهد الهوائي
هذه الآلة هي جداة PCB منخفضة الجهد القطع الطاقة الهوائية، تستخدم على نطاق واسع لجميع ألواح PCBA. ((مع V-خندق أو بدون)
الخصائص
1، قطع شفرة خطية مزدوجة، مناسبة للوحة رقيقة SMD، لوحة الألومنيوم، وجميع أنواع ألواح السماكة، نطاق القطع أقل من 2 مم، لا مشكلة السلامة.
2خفض التوتر الداخلي إلى أقل من 500 يو إي،حماية المكونات من الأضرار.
3لا يوجد جرح ، لا يوجد بقايا معدنية من الشفرة
4قوة هوائية، لا توجد ضغوط قطع
5، يمكن تعديل كلا من الشفرة العليا والأسفل، واستخدام المقبض لتعديل الفجوة على أساس سمك الابرة، تتناسب مع سمك الخندق V.
وظيفة الفصل التلقائي لللوحات
جهاز فصيل PCB يعتمد تقنية فصيل ألواح تلقائية ، والتي يمكن أن تقطع PCB بأكملها بسرعة ودقة إلى ألواح PCB فردية.
من خلال التعاون بين ذراع الروبوت وشفرة فصل اللوحات ، يتم تحقيق عملية فصل لوحات تلقائية فعالة.
قدرة مرنة على التكيف مع الحجم
يمكن تعديل المعدات بسرعة وفقًا لألواح PCB بأحجام مختلفة ، والحد الأقصى لدعم حجم فصل اللوحات هو 600mm × 400mm.
يمكن أن تلبي احتياجات فصل اللوحات من لوحات PCB من مواصفات مختلفة.
فصل اللوحات بدقة عالية
يعتمد جهاز فصل PCB نظام تحديد المواقع عالي الدقة وآلية فصل اللوحة لضمان أن دقة فصل كل لوحة تكون عالية تصل إلى ± 0.1mm.
فإنه يتجنب بفعالية الأضرار أو الخرق إلى لوحة PCB خلال عملية التجزئة.
تصميم آمن وموثوق به
المعدات مجهزة بأجهزة حماية السلامة، مثل أزرار التوقف الطارئ، الخ، لتحسين سلامة التشغيل.
التصميم المغلق بالكامل لا يولد حطامًا طائرًا أثناء عملية القطع.
سهلة التشغيل
المعدات مجهزة لوحة تحكم بشاشة تعمل باللمس ، والتي يمكن بسهولة تعيين معايير فصل اللوحة ومراقبة عملية فصل اللوحة.
درجة عالية من الأتمتة ، لا يحتاج المشغل إلا إلى تحميل لوحة PCB ببساطة لإكمال فصل اللوحة
المواصفات
| النموذج | HS-320 |
| طول القطع الفعال | 350mm ((حجم أكبر تحتاج إلى تخصيص) |
| حجم الجهاز | 650*500*1130ملم |
| ضغط الهواء | 0.5~0.7Mpa |
| ارتفاع المكونات العليا | 39mm ((ماكس) |
| ارتفاع المكونات الأسفل | 19mm ((ماكس) |
| نطاق سمك الـ Pcb | 0.1-2.0mm ((مع خندق V)0.1-1.0mm ((بدون خندق V) |
| استهلاك الهواء | 200-400 ((L/min) |
| الوزن | 200 كجم |
