| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

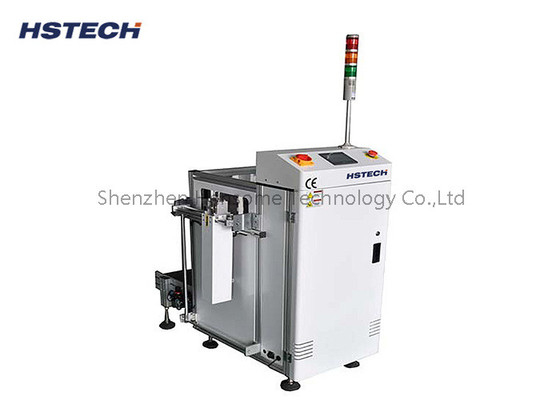

عدة مجلة لتحميل PCB 90 درجة SMT جهاز تحميل لوح مع عرض 3 ألوان
تقدم
محمول PCB متعدد المجلات هو جهاز لتحميل تلقائي ، يستخدم أساسا في عملية إنتاج واختبار لوحات الدوائر المطبوعة (PCB).
لمحة عامة وظيفية:
يمكن أن يتم أخذ أوراق PCB تلقائيًا من العديد من مجلات PCB المستقلة وإرسالها إلى معدات الإنتاج أو الاختبار اللاحقة.
يمكنه تلقائيًا تغيير أوراق PCB في صناديق مختلفة وفقًا لاحتياجات الإنتاج.
مجهزة بنظام تحديد المواقع البصري المتقدم لضمان تحديد المواقع والدعم الدقيق لألواح PCB.
يمكنها التنسيق مع معدات أخرى في خط الإنتاج مثل آلات التثبيت ، أفران إعادة التدفق ، إلخ.
السمة الرئيسية:
يمكن توصيل عدة صناديق PCB مستقلة لتحسين مرونة الإنتاج.
استخدام أجهزة تحكم عالية الدقة أو أذرع الروبوت لتحديد وضع الأوراق.
مجهزة بنظام تحديد الموقع البصري المتقدم لضمان تحديد الموقع الدقيق للورق.
يدعم التبديل التلقائي لأنواع أو أحجام مختلفة من أوراق PCB.
أجهزة حماية سلامة متكاملة، مثل أجهزة استشعار الشبكة، مفاتيح وقف الطوارئ، الخ.
يمكنها تحقيق توصيل إشارة جيد والتحكم المتزامن مع معدات أخرى في خط الإنتاج.
المكون الرئيسي:
الجهاز المتحكم أو الذراع الروبوتية: تستخدم للاستيلاء على أوراق الـ PCB ووضعها تلقائيًا.
نظام تحديد الموقع البصري: بما في ذلك الكاميرات، خوارزميات معالجة الصور، الخ.
آلية تغيير الصحن: يمكن تغيير الأوراق تلقائيًا في الصحنات المختلفة.
آلية النقل: مثل الشرائط الناقلة، الألواح، وما إلى ذلك، تستخدم لنقل مواد الورق.
نظام تحكم البرنامج: PLC أو الكمبيوتر الصناعي لتحقيق التحكم الآلي بالكامل.
أجهزة حماية السلامة: مثل أجهزة استشعار الشبكة، مفاتيح وقف الطوارئ، إلخ.
سيناريوهات التطبيق:
خط إنتاج SMT: تحميل تلقائي أثناء عمليات اللحام بالشريط والإعادة.
ربط الاختبار: تحميل وتحديد الموقع التلقائي أمام معدات الاختبار.
إنتاج العينات: التبديل التلقائي وتحميل أوراق PCB من مواصفات مختلفة.
إنتاج الدفعات الصغيرة: تحسين كفاءة الإنتاج وتقليل عبء العمليات اليدوية.
الخصائص
1، تصميم الوحدة بزاوية مستقيمة (90 درجة).
2، قصير جدا طول 1200mm، اختياري أقصر 900mm طول الجهاز.
3، مدفع PCB قابلة للطي مرن.
4، 3 مجلات متاحة.
5، ضبط عرض سلس وموازي.
6متوافقة مع الـ (SMEMA)
المواصفات
| اسم المنتج | 90 درجة آلة تحميل PCB |
| طول الجهاز | 1200mm أو 900mm |

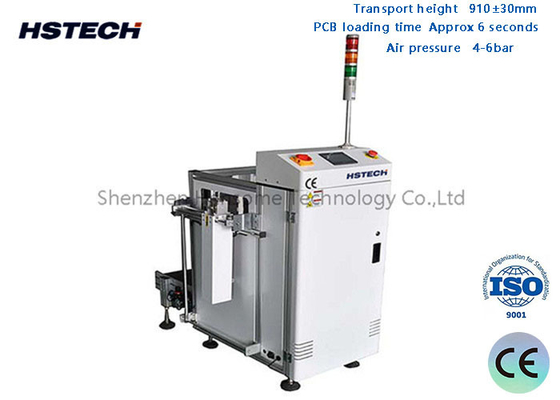

| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| عدد المجلات | 3 قطع |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| حالة الضوء | 3 عرض ملون |
| الإشارة | (SMEMA) |
