تفاصيل المنتجات

Created with Pixso. المنزل Created with Pixso. المنتجات Created with Pixso.
معدات إزالة لوحات PCB
Created with Pixso.

V-Cut Blade Miving PCB Separator معدات PCB Depaneling مع وظيفة التوصيل

V-Cut Blade Miving PCB Separator معدات PCB Depaneling مع وظيفة التوصيل

الاسم التجاري: HSTECH
رقم الطراز: HS-300
الـ MOQ: 1 مجموعة
السعر: negotiable
شروط الدفع: D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد: 200 مجموعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
منفصل لـ (بي سي بي) للـ (بليد مايفينغ)
اسم آخر:
آلة قطع أقراص PCB في V
الحالة:
جديد
الجودة:
دائم، ورتبة عالية
الضمان:
سنة واحدة
استخدام:
لوحة PCB، لوحة الألومنيوم، قطع ثنائي الفينيل متعدد الكلور
تفاصيل التغليف:
غلاف خشبي
القدرة على العرض:
200 مجموعة شهريا
إبراز:

وظيفة التشغيل معدات إزالة لوحات PCB,معدات إزالة لوحات الـ V-Cut Blade PCB,منفصل لـ (بي سي بي) للـ (بليد مايفينغ)

,

V-Cut Blade PCB Depaneling Equipment

,

Blade Miving PCB Separator

وصف المنتج

V-Cut Blade Miving PCB Separator معدات PCB Depaneling مع وظيفة التوصيل



تقدم


فاصل شفرات PCB المتحركة هو جهاز لقطع وفصل ألواح الدوائر المطبوعة (PCB). يستخدم تقسيم شفرة متنقلة.



مبدأ العمل:
يستخدم الجهاز شفرة واحدة أو أكثر للقطع على سطح PCB على طول خط التقسيم المخطط له.
يمكن للشفرة أن تتحرك أفقيا أو عموديا ، وتقطع بدقة على طول خط التقسيم على لوحة PCB.
تستخدم عملية القطع محركًا ميكانيكيًا ، مثل قضبان دفع هوائية أو كهربائية ، والتي يمكن أن توفر قوة قطع كافية.


السمة الرئيسية:
دقة القطع عالية ، ويمكن قطع خط التقسيم المميز على PCB بدقة.
مناسبة لألواح PCB بأحجام وأشكال مختلفة ، والتي يمكن تقسيمها إلى PCB واحد أو متعددة.
يمكن استخدامه جنبا إلى جنب مع المعدات الآلية مثل الشرائط الناقلة لتحقيق عمليات التجزئة المستمرة.
أثناء عملية القطع، فإنه لن يتسبب في تلف سطح PCB والمكونات.
هيكل المعدات مضغوطة، مرنة في التثبيت، وسهلة لدمجها في خط الإنتاج.
مع أجهزة حماية السلامة، مثل أجهزة استشعار الشبكة، مفاتيح وقف الطوارئ، الخ.


المكون الرئيسي:
آلية الشفرة المتنقلة: بما في ذلك الشفرات ومحركات القيادة / الأسطوانات ، إلخ.
نظام تحديد الموقع/التوجيه: استخدام أجهزة استشعار بصرية لتحقيق تحديد الموقع وتوجيه PCB.
مؤسسات الدخول والخروج: معدات آلية مثل الحزام النقل، الروبوتات.
نظام تحكم البرنامج: PLC أو جهاز تحكم مضمن لتحقيق عمليات آلية بالكامل.
جهاز حماية السلامة: مثل جهاز استشعار الشبكة، مفاتيح وقف الطوارئ، الخ.


سيناريو التطبيق:
خط إنتاج SMT: يتم تقسيم PCB إلى PCB بعد لحام العودة.
خط الحفر / القصدير: يلعب دورًا في عملية تقسيم PCB.
وصلة الاختبار: فصل PCB المكتملة.
إنتاج دفعة صغيرة / عينة: تقسيم سريع ومنظم لكمية صغيرة من PCB.



الخصائص



1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.

2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.

3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.

4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.

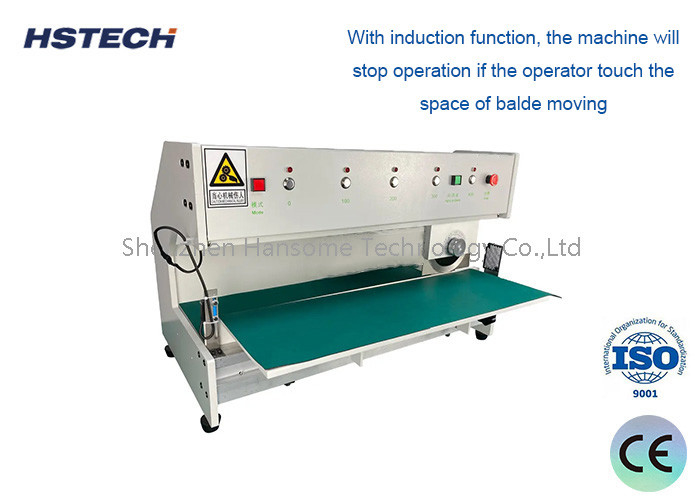

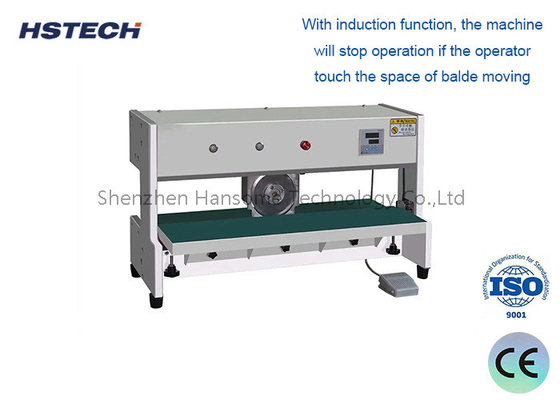

5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.

6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.

7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.



المواصفات



النموذج HS-300
الجهد 110V/220V ((اختياري)
القوة 100 واط
طول القطع الفعال 5-360ملم
حجم الشفرة الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm
مادة الشفرة استيراد أدوات الفولاذ عالية الجودة عالية السرعة
سرعة الفصل 300ملم/ثانية
سمك قطع V ثلث اللوحة
عرض الفصل أفضل 1-200 ملم
حجم الجهاز 620*320*450 مم
الوزن 50 كجم



حول التعبئة

Convenient Operation PCB Depaneling Equipment with Single Motor Control 0

Convenient Operation PCB Depaneling Equipment with Single Motor Control 1

Convenient Operation PCB Depaneling Equipment with Single Motor Control 2
