| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
فاصل PCB من نوع الجيلوتين عالية الجودة فاصل PCB للطاقة الهوائية مع شفرة نوع الجيلوتين الخطية 2
تقدم
هذه الآلة تعمل بالطاقة الهوائية، تعمل مع 2 شفرة خطية من نوع الغيلوتين، ضغط قوة منخفض للغاية، قطع سلس وسطح، دون خلل.
تم تصميم آلات طلاء السكين الخطية لتصميم ألواح الألواح المحددة بعناية ، دون ثني أو إجهاد التوتر.
حتى مكونات SMD الحساسة مثل مكثفات السيراميك لن تتلف من قبل عملية التفريغ.
مناسبة لجميع أنواع لوحات الـ (بي سي بي) ، لوحات الـ (إل إي دي) الألومنيومية، لوحات (كوب) ، لوحات (كوبر) ، إلخ
الوظيفة:
يمكن أن يكون قطع وفصل خط التقسيم المحجوز من قبل PCB بدقة.
لوحات الدعم PCB بأحجام وأشكال مختلفة لعمليات الفصل.
لديها وظائف تلقائية بالكامل مثل التغذية التلقائية ، والتحديد ، والقطع ، والمواد.
أثناء عملية القطع ، يمكن الحفاظ على حافة PCB سليمة لتجنب تدمير المكونات.
يمكن التعاون مع معدات أخرى في خط الإنتاج لتحقيق الأتمتة المستمرة.
السمة الرئيسية:
قوة القطع التي تدفعها قضيب دفع كهربائي أو ضغط هيدروليكي كبيرة ومستقرة.
مجهزة بنظام تحديد المواقع البصري عالي الدقة لضمان دقة خط القطع.
هناك تغذية تلقائية وموزع لتقليل عبء التشغيل اليدوي.
هناك طرق قطع متعددة ، مثل فصل PCB واحد ومتعدد في نفس الوقت.
هيكل الجهاز مضغوط ، المنطقة صغيرة ، وسهلة التكامل في خط الإنتاج.
مع أجهزة حماية السلامة، مثل إيقاف الطوارئ، الشباك، الخ
المكون الرئيسي:
آلية الشفرة: بما في ذلك الشفرة، المحرك القيادي / النظام الهيدروليكي.
نظام تحديد الموقع البصري: يستخدم الكاميرات، خوارزميات معالجة الصور، الخ.
مؤسسات الدخول والخروج: معدات آلية مثل الحزام النقل، الروبوتات.
نظام التحكم بالبرنامج: PLC أو جهاز تحكم مضمن لتحقيق الأتمتة الكاملة.
جهاز حماية السلامة: مثل مفتاح وقف الطوارئ، جهاز استشعار الشبكة، الخ.
سيناريو التطبيق:
خط إنتاج SMT: يتم تقسيم PCB إلى PCB بعد إعادة اللحام.
خط الحفر / القصدير: يلعب دورًا في عملية تقسيم PCB.
وصلة الاختبار: فصل PCB المكتملة.
إنتاج دفعة صغيرة / عينة: تقسيم سريع ومنظم لكمية صغيرة من PCB.
الخصائص
1، نوع الـ (غيلوتين) الفاصل، قوة ضغط منخفضة 500-600 يورو، قطع عالي الجودة.
2مناسبة لجميع أنواع الألواح المادية، ويمكن أيضا قطع صلابة عالية، الألومنيوم، ولوحة كوبر.

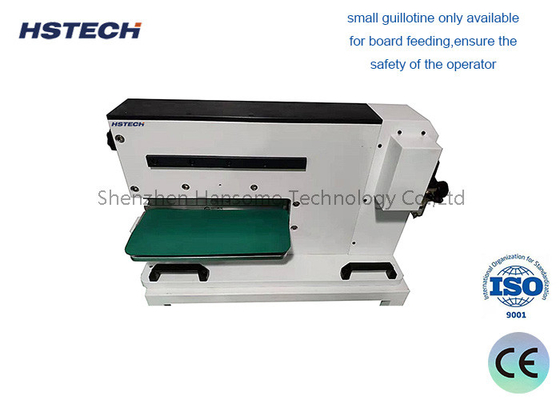

3الأمن: غيلوتين صغير متاح فقط لإطعام الطائرة،ضمان سلامة المشغل.
4سهل التعلم والعمل
5، متينة، باستخدام استيراد أداة قطع الفولاذ عالية الجودة.
المواصفات
| النموذج | HS-310 |
| القوة | 10 واط |
| إمدادات الهواء | 0.5~0.8Mpa |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | كل لوحات V-cut |
