| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CVN350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | د / ف، / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

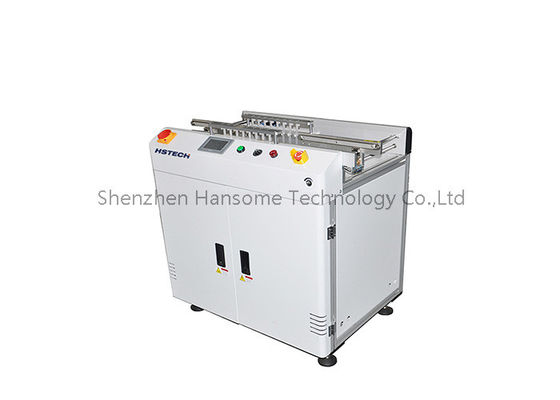

التحكم في السرعة المتغيرة واحد المرحلة PCB رفض ناقل PCB معدات التعامل مع باناسونيك PLC
تقدم
PCB Reject Conveyor (PCB Reject Conveyor) is a device used in automated electronic manufacturing to remove and convey printed circuit boards (PCBs) that are judged to be defective or substandard from the production line to the reject area.
ما يلي هو مقدمة عامة إلى ناقل رفض PCB:
1الوظيفة: الوظيفة الرئيسية لمحمول رفض PCB هي الكشف عن و إزالة PCBs دون المعايير خلال عملية تصنيع الإلكترونيات.عندما يمر PCBs من خلال فحص الجودة أو أنظمة الفحص الآلي، إذا تم اعتبارها منتجات معيبة أو غير مؤهلةسوف يحملها ناقل الرفض من خط الإنتاج إلى منطقة الرفض لضمان استمرار تدفق المنتجات الجيدة على خط الإنتاج.
2ناقل أوتوماتيكي: غالبًا ما يتم دمج ناقل رفض PCB مع معدات تلقائية على خط الإنتاج ، مثل خط تجميع لوحة الدوائر المطبوعة أو معدات الاختبار.يمكنه أن يستقبل تلقائياً، إرسال وتحديد موقع PCB غير المؤهل على أساس إشارات النظام أو نتائج الكشف.
3التعامل مع المواد: عادة ما تستخدم ناقلة رفض PCB شريط نقل أو نظام ناقل لتسليم PCBs الفاشلة.الحزام النقل عادة ما يكون سرعة قابلة للتعديل واتجاه تشغيل لنقل بدقة PCB إلى منطقة الرفض.
4الرؤية والإنذارات:عادة ما تكون ناقلات رفض PCB مجهزة بواجهات بصرية وأنظمة إنذار بحيث يمكن للمشغلين مراقبة عملية النقل وعدد PCBs الفاشلة في الوقت الحقيقييمكن أن تنبعث أنظمة الإنذار إشارات صوتية أو ضوئية لتحذير المشغلين من أن المناطق المرفوضة تحتاج إلى معالجة.
5إصلاح الأخطاء: في بعض الحالات، إذا واجه ناقل رفض PCB خللاً أو مشكلة في النقل،يمكن للمشغلين القيام بعلاج الأخطاء والصيانة عن طريق فحص المكونات مثل الشرائط الناقلة، أنظمة النقل، والتحويلات.
6التكامل في النظام: عادة ما يتم دمج ناقل رفض PCB مع معدات وأنظمة التشغيل الآلي الأخرى ، مثل معدات فحص الجودة وأنظمة فرز تلقائية ،وأنظمة إدارة البياناتيمكن لهذا التكامل تحسين كفاءة الإنتاج ومراقبة الجودة وتمكين مستويات أعلى من الأتمتة.
المواصفات
| النموذج | HS-CVN350 | HS-CVN460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 1000*690*930ملم | 1000*800*930ملم |
| الوزن | 70 كجم | 90 كجم |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | L~R، أو R~L ((اختياري) |
| سرعة النقل | 0.5~20 متر/دقيقة أو تحديد |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| استهلاك الطاقة | 100VA أقصى |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| التواصل | (SMEMA) |
الخصائص
1، رفض، التفتيش وطرق التحايل كلها متاحة.
2تصميم وحدات
3، الاستقرار يعزز من خلال التصميم القوي.

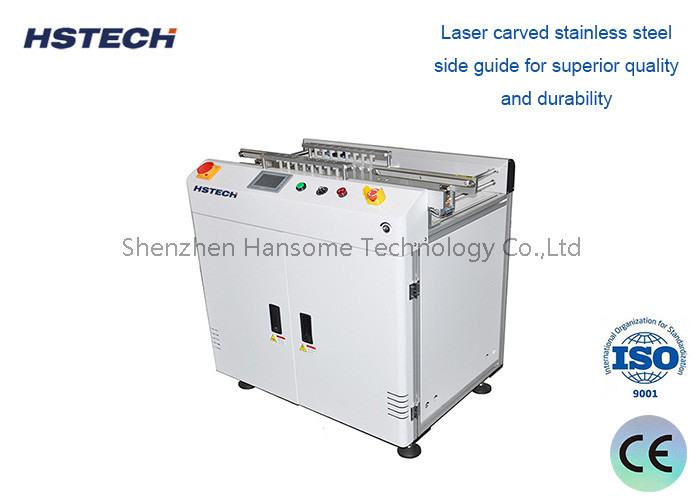

4، مرشد جانبية محفورة بالليزر من الفولاذ المقاوم للصدأ لجودة متفوقة ومتانة.
5، مصممة إرغونومية دعامة الذراع.
6, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
7، أطوال مختلفة متوفرة عند الطلب.
8تحكم السرعة المتغير
9متوافقة مع الـ (SMEMA)
النقل بالسكك الحديدية
هيكل الرفع
التحكم الكهربائي
