| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S5331 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |

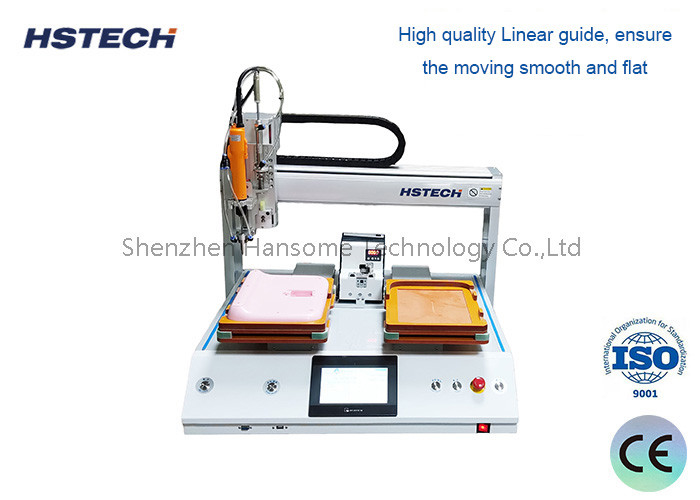

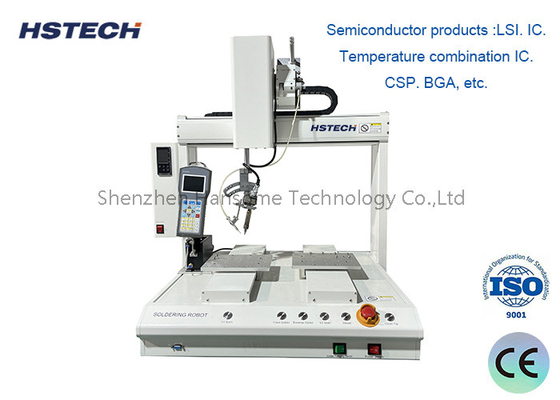

روبوت لحام أوتوماتيكي ذو منصة مزدوجة ذو 4 محاور مع محرك محرك خطوة
تقدم
هذه المعدات هي آلة لحام أوتوماتيكية ذات رأس واحد ذات 4 محاور، منصة Y مزدوجة، توفير وقت تغذية الأجهزة،سدادة الشحن، الطلاء ، وصلة المكونات ، محطة التيار المباشر ، طلاء ضوء الشريط LED ومجالات أخرى.روبوت اللحام الآلي هو نظام روبوتي يستخدم لللحام الآلي.
لديها خصائص وتطبيقات أساسا التالية:
الوظيفة:
يمكنه تحديد وتحديد موقع بقعة اللحام تلقائيًا وإكمال إجراء اللحام بدقة.
يدعم مجموعة متنوعة من عمليات اللحام ، مثل اللحام الموقع ، اللحام السحب ، اللحام الموجة ، إلخ.
تحكم قابل للبرمجة في معايير اللحام ، مثل درجة حرارة اللحام والوقت والكثافة ، إلخ.
مع وظيفة التفتيش البصري، ومراقبة في الوقت الحقيقي من جودة اللحام.
يمكنها العمل بالتعاون مع معدات أخرى في خط الإنتاج لتحقيق إنتاج آلي بالكامل.
السمة الرئيسية:
باستخدام الروبوتات الصناعية كمحرك الأساسي، الحركة مرنة ودقيقة.
مجهزة بنظام رؤية عالي الدقة لتحقيق تحديد المواقع التلقائي.
نهاية بندقية اللحام لديها وظيفة التحكم في القوة لضمان قوة اللحام المعتدلة.
التحكم القابل للبرمجة للتكيف مع متطلبات عملية لحام معقدة مختلفة.
كفاءة عمل عالية وتوفير الكثير من تكاليف العمالة
قابلية تكرار جيدة، واستقرار عال، وجودة لحام موثوق بها.
المكون الرئيسي:
ذراع الروبوت: يوفر حركات لحام مرنة.
آلة اللحام ومسدس اللحام: توفير قوة اللحام والحرارة المطلوبة.
نظام الرؤية: يدرك الموقع التلقائي واكتشاف مفاصل اللحام.
نظام التحكم في القوة: يتحكم في الضغط أثناء عملية اللحام.
نظام التحكم بالبرنامج: البرمجة لتحقيق عملية لحام تلقائية بالكامل.
معدات النقل الطرفية: التعاون لتحقيق التحميل والتفريغ التلقائي.
سيناريوهات التطبيق:
التصنيع الإلكتروني: أتمتة اللحام في SMT و THT وعمليات أخرى.
تصنيع السيارات: لحام تلقائي لأنواع مختلفة من المكونات الإلكترونية للسيارات.
الطيران: لحام دقة عالية لأجزاء مختلفة من الطائرات.
تصنيع الأجهزة المنزلية: لحام أوتوماتيكي للمحركات والمفتاحات والمكونات الأخرى.
الصناعات الأخرى: مثل المعدات الطبية والآلات الصناعية ومجالات أخرى.
الخصائص
1، مرنة، مع وظيفة لحام بقعة،حام السحب،التنظيف التلقائي وما إلى ذلك.
2، مع وظيفة من الموقف الصحيح، نسخة الموقف، التسلسل، الموقع الثابت تلقائيًا وما إلى ذلك، والعمل سهل.
3، الروبوت متعدد المحاور مع محرك الدفع خطوة وخوارزمية التحكم في الحركة المتقدمة، فإنه يحسن بفعالية دقة تحديد المواقع وتكرار الدقة.
4، يمكن نسخ برنامج اللحام، توفير وقت البرمجة.
5، دعم وظيفة نسخة USB، يمكن نسخ البرنامج إلى آلة أخرى التي لحام نفس المنتج.
6يمكن ضبط جهاز التحكم في درجة الحرارة، يتراوح من 5-500 درجة مئوية، دقة عالية ± 5 درجة مئوية، درجة حرارة ثابتة، تعويض درجة حرارة سريع.
المواصفات
| النموذج | HS-5S331 |
| الجهد المدخل: | AC110/220V،50/60Hz |
| الجهد الخارجي: | DC24V |
| النطاق المتحرك - محور إكس | 500ملم |
| محور Y1 | 300ملم |
| محور Y2 | 300ملم |
| محور Z | 100ملم |
| السرعة ((X/Y1/Y2/Z): | 5-800mm/sec |
| الدقة المتكررة ((X/Y1/Y2/Z): | ± 0.02 ملم |
| قدرة الحمل: | 5 كجم |
| قدرة حمولة الجهاز: | 3 كجم |
| نطاق درجة حرارة التسخين: | 50-500 درجة مئوية |
| قدرة البرنامج: | ماكس99 |
| منفذ الاتصال: | RS232 |
| التغذية: | نظام تغذية واحد للقصدير |
| قطر القصدير اللحامي: | 0.3-1.6ملم |
| تمديد التخزين: | دعم التخزين بالفلاش |
| وضع البرمجة: | مكسور أو مكسور |
| مقاس الجهاز: | 720*580*645ملم |
| الوزن الصافي | 65 كجم |
