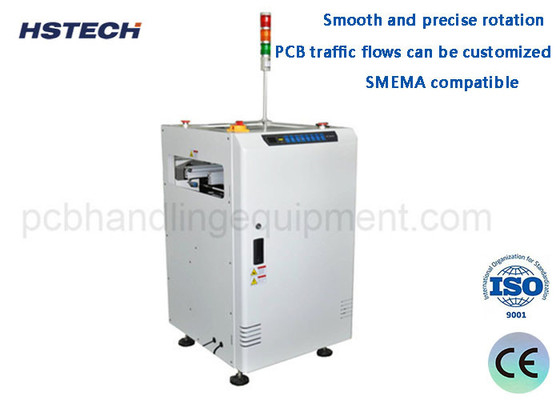

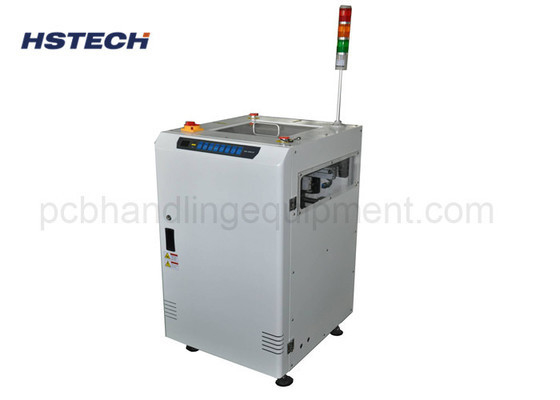

تصميم مغلق لـ PCB Turn Conveyor معدات معالجة PCB متوافقة مع SMEMA
تقدم
ناقل الدوران PCB هو جهاز للدوران التلقائي ونقل ألواح الدوائر المطبوعة (PCBs).
الوظيفة:
تلقائيًا تلقي وتحويل PCB لتحقيق إنتاج مستمر.
وفقًا لمتطلبات العملية ، يتم تدوير PCB بدقة 180 درجة.
التعاون مع معدات العملية اللاحقة لتحقيق نقل فعال لـ PCBs.
التحكم القابل للبرمجة، مرنة للتكيف مع PCBs من أحجام وأشكال مختلفة.
السمة الرئيسية:
استخدم آليات نقل ثابتة وموثوقة، مثل الأحزمة أو الأدوات.
آلية الدوران عالية الدقة يمكن أن تتحكم بدقة في زاوية الدوران.
سرعة الإرسال قابلة للتعديل ومزامنة مع إيقاع تدفق العملية.
المعدات لديها بنية صغيرة، وبصمة صغيرة، وسهلة لدمجها في خط الإنتاج.
مجهزة بأجهزة حماية للسلامة، مثل الحواجز الضوئية، وإيقاف الطوارئ، الخ.
يمكن برمجة نظام التحكم PLC لتحقيق العملية التلقائية.
المكون الرئيسي:
آلية النقل: مثل الأحزمة أو الأطواق، تستخدم لنقل وتحريك PCBs.
آلية الدوران: تستخدم مكونات القيادة مثل المحركات أو الأسطوانات لإجراء 180 درجة.
أجهزة الاستشعار: تكتشف معلومات موقع اللوحة المرصعة لضمان الدوران الدقيق.
نظام تحكم PLC: البرمجة لتحقيق التحكم التلقائي ومراقبة البيانات.
أجهزة حماية السلامة: مثل شبكات الضوء، مفاتيح وقف الطوارئ، الخ.
سيناريوهات التطبيق:
خط إنتاج SMT: تحويل PCB بين لحام التدفق ، فحص AOI وعمليات أخرى.
عملية الحفر: قم بتحويل PCB إلى 180 درجة قبل وبعد الحفر.
خط إنتاج رش القصدير: يتم قلب PCB قبل وبعد رش القصدير.
اختبار التفتيش: قم بتقليب اللوحة قبل و بعد معدات الاختبار.
الخصائص
1، تصميم مغلق مع محدود عزم الدوران المدمج ضمان مستوى عال
من السلامة.
2، يمكن فتح غطاء الخزنة العلوي لكل وصول إلى الأجهزة أثناء
الصيانة
3, استخدم زر التحكم الصديق
4تدوير سلس ودقيق
5تقليل فجوة النقل بين الناقلات.
6، يمكن تخصيص تدفقات حركة PCB.
7, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
8متوافقة مع الـ (SMEMA)
المواصفات
| الوظيفة | هذه الوحدة تستخدم لإعادة توجيه اتجاه تدفق PCBs على خط الإنتاج ((90 درجة، 180 درجة،أو 270 درجة) |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
| النموذج | HS-SZ350 | HS-SZ460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
