سلسلة JUKI 2000 SMT فوهة 502 لامتصاص المكونات ووضعها في جهاز تركيب الشريحة

سلسلة JUKI 2000 SMT فوهة 502 31x16mm لفترة حياة طويلة ودقة عالية

مقدمة

هذا الفوهة 502 هو الفوهات الجديدة الأصلية ((تتوفر أيضا لنسخة جديدة) لاستبدال الفوهات القديمة في مصعد رقاقة، انها دقة عالية

المفجرة التي يمكن أن تمتص المفجرات بدقة، انها مصنوعة من فولفستين الفولاذ عالية الجودة ضمان العمر الطويل.

فوهة آلة تركيب SMT SMT هي واحدة من مكوناتها الهامة. بشكل عام ، يستخدم الفوهة لامتصاص وتثبيت المكونات من خلال ضغط الفراغ.على الرغم من أن الفوهة هي جهاز صغير، يلعب دورا هاما. فوهة SMT SMT SMT قادرة على امتصاص والتقاط مكونات من أشكال وأحجام مختلفة بطرق مختلفة. بعد توليد ضغط الفراغ،الضغط السلبي من فوهة الشفط يمتص المكونات من نظام التغذيةعندما يمتص فوهة الاستنشاق المكونات الأساسية، يحتاج النظام إلى الوصول إلى درجة الفراغ المحددة لتحديد أن فوهة الاستنشاق تمتص المكونات بنجاح.عندما تكون المكونات واقفة على الجانب أو هناك حالة رمي المواد، مما يؤدي إلى فوهة امتصاص غير قادرة على امتصاص بنجاح، فإن آلة تركيب SMT سوف ترسل إشارة إنذار.لدينا فوهة عادة ما تستخدم طريقتين لوضع عند التقاط المكونات وربطها إلى PCBواحد هو تثبيت وفقا للارتفاع الذي أدخلت في البداية في النظام. عندما يقع رأس تركيب SMT من آلة SMT لدينا إلى الارتفاع المحدد،يتم تحرير الفراغ ويتم وضع المكونات على وسائد اللحامنحن عموما لا نستخدم هذه الطريقة لأنها ليست مرنة.طريقة أخرى هي تحقيق هبوط ناعم من وضع تحت تأثير جهاز استشعار الضغط بسبب رد الفعل الناتج في لحظة الاتصال بين فوهة ولوحة PCB، بحيث يكون وضعنا سهلا نسبيا وسلسة. الفوهة هو جهاز الذي نستخدمه في كثير من الأحيان في إنتاج SMT تركيب.قد يحدث ارتداءولذلك، فإن مادة وبنية فوهة لأجهزة تثبيت SMT يتم تقديرها بشكل متزايد. في الأيام الأولى، تم استخدام مواد سبائك،ثم تم تغييرها لاحقاً إلى مواد بلاستيكية مقاومة للاستعمالفان فوهات الشفط المتقدمة مصنوعة من مواد السيراميك والماس، مما يجعلها أكثر استدامة.

المواصفات

الخصائص

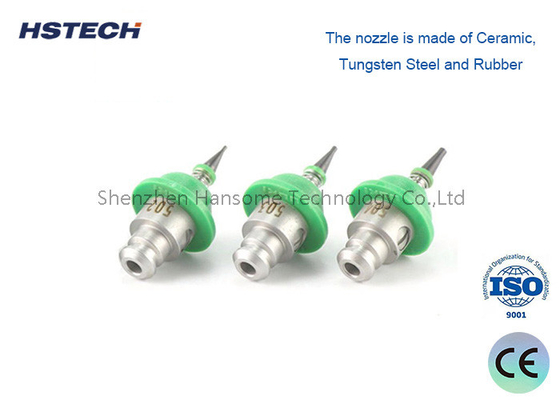

1، باستخدام المواد عالية الجودة، السيراميك، الفولفستين الفولاذ والمطاط، أفضل أداء التثبيت وطول العمر.

2، الفوهات معبأة بشكل جيد بواسطة البثور المخصص ، لن تتحطم أثناء الشحن.
3، الحجم القياسي بدون أي خطأ، دقة عالية.

4، الخضراء واللون الشريط مصممة، مظهر جيد والبيئة محمية.
5، مناسبة لامتصاص المكونات ووضعها ، مثل سعة الكاثود ، الديود ، SOT ، QFN ، BGA وهلم جرا.

الأجهزة

الصناعة الطبية، نصف الموصلات، صناعة الروبوتات، قطع غيار السيارات، المعدات الإلكترونية، الأتمتة الصناعية.

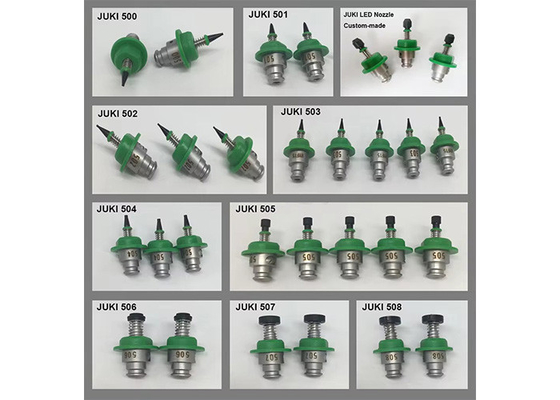

نماذج فوهات سلسلة JUKI 2000

E36087290A0 فوهة JUKI 500 ASSY.1.0×0.5
E36007290A0 JUKI NOZZLE 501 التجميع 0.7 × 0.4
E36017290A0 فوهة JUKI 502 التجميع O 0.7/O 0.4
E36027290A0 فوهة JUKI 503 التجميع O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 التجميع O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 التجميع O 3.5/O 1.7
E36057290A0 فوهة JUKI 506 التجميع O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 التجميع O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 التجميع O 9.5/O 8.0
