| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250ULD |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | د / ف، / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |
اليدوي اختيار وضع التشغيل التلقائي لشركة PCB Unloader معدات معالجة PCB مع إشارة SMEMA
تقدم

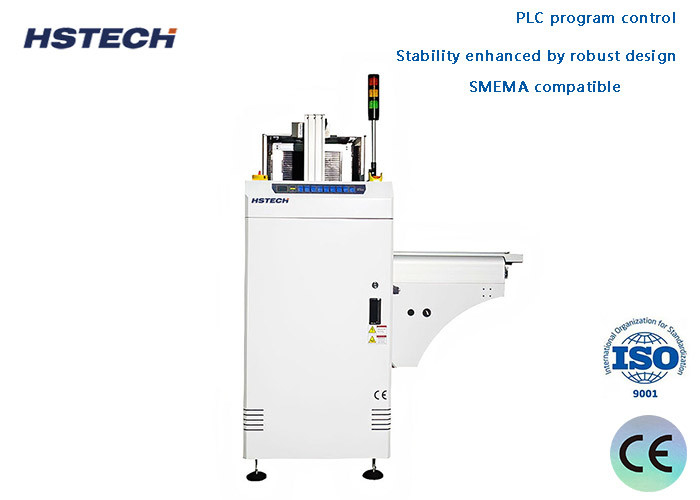

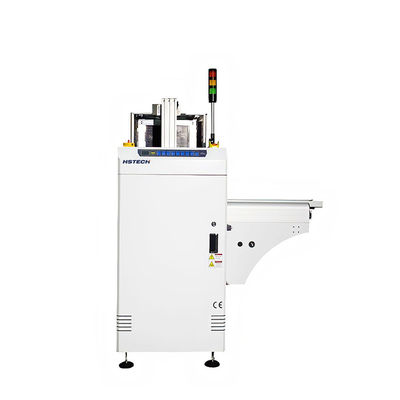

جهاز تحميل PCB هو جهاز آلي يستخدم لتفريغ لوحات الدوائر المطبوعة المكتملة (PCBs) من خط الإنتاج.
لديها أساسا الوظائف التالية
تحديد وتحديد موقع PCB تلقائيًا وتفريغها بأمان على صواني الخروج أو المنصات. وهذا يحسن من كفاءة العمل وسلامة التشغيل.
يمكن تعديلها تلقائيًا وفقًا لحجم وشكل PCB للتكيف مع أنواع مختلفة من PCB. وهذا يزيد من تنوع الجهاز ومرونته.
مجهزة بأجهزة استشعار وأنظمة تحكم ، يمكنها مراقبة حالة وتشغيل PCB في الوقت الحقيقي وإصدار إنذارات أو اتخاذ تدابير تصحيحية في الوقت المناسب.
يتم دمج مجموعة متنوعة من تدابير حماية السلامة ، مثل مكافحة الاصطدام ، الكشف عن الشذوذ ، إلخ ، لضمان عدم تلف PCB أثناء عملية التفريغ.
يمكن أن يدرك التحكم في الربط مع معدات أخرى على خط الإنتاج لتشكيل عملية إنتاج آلية.
المواصفات
| النموذج | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 900 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| وقت استبدال المجلة | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| الملاعب | 1-4 ((خطوة 10 ملم)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| الوزن | حوالي 160 كجم | حوالي 200 كجم | حوالي 240 كجم | حوالي 260 كجم |
الخصائص
1، التحكم في شاشة اللمس بالألوان الحقيقية
2(ميتسوبيشي)
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مساحة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
