| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

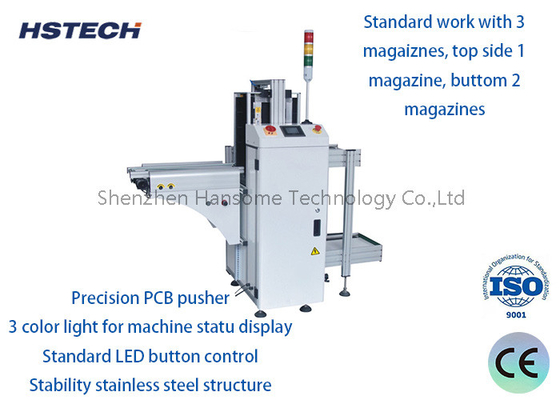

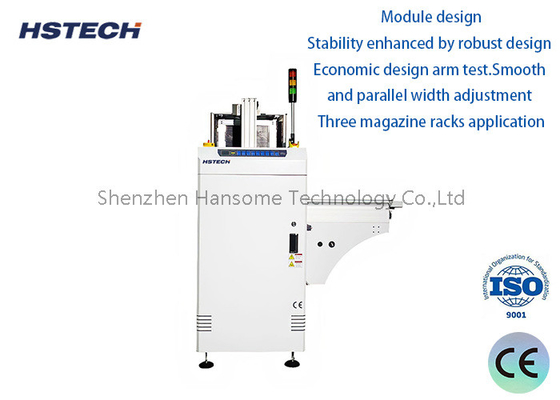

3 لون ضوء 250mm 330mm محمول PCB محمول مجلة حوالي 6 ثواني لخط إنتاج SMT
تقدم
محمول مجلة PCB هو معدات خاصة لتحميل ونقل لوحات الدوائر المطبوعة تلقائيًا.يتم استخدامه بشكل رئيسي في خطوط إنتاج SMT (تقنية تركيب السطح) في صناعة التصنيع الإلكتروني.
ما يلي هو مقدمة مفصلة إلى محمول مجلة PCB
وصف المنتج:
محمول مجلة PCB هو جهاز لتغذية ونقل لوحات PCB تلقائيًا.
يمكنها استخراج لوحات PCB من الرفات أو الحاويات وإرسالها إلى العملية التالية لخط إنتاج SMT.
الوظائف والخصائص الرئيسية:
التغذية الآلية: يتم إخراج لوحات PCB من الرف أو الحاوية من خلال ذراع روبوتية وإدخالها تلقائيًا إلى خط الإنتاج.
نقل فعال: استخدم آليات مثل أحزمة ناقلة أو الممرات لنقل ألواح PCB بسرعة إلى العملية التالية.
التوافق القوي: يمكن تطبيقه على لوحات PCB بأحجام وسماكة مختلفة لتلبية احتياجات الإنتاج لمجموعة متنوعة من المنتجات.
تحديد الموقع الدقيق: استخدام تقنيات مثل أجهزة الاستشعار البصرية لوضع لوحة PCB بدقة لضمان دقة العمليات اللاحقة.
التحكم الذكي: اعتماد نظام تحكم PLC لتحقيق العملية الآلية ومراقبة البيانات.
تحسين الكفاءة: تقليل العمليات اليدوية بشكل كبير وتحسين كفاءة تشغيل خط الإنتاج.
مبدأ العمل:
يتم وضع لوحات PCB في رفوف أو حاويات.
يزيل الذراع الروبوتية لـ PCB Magazine Loader لوحات PCB من الرف / الحاوية.
يحمل الحزام النقل أو المنحدر لوحة PCB إلى الخطوة التالية في خط الإنتاج.
يتم الانتهاء من العملية بأكملها تلقائيًا من قبل نظام التحكم دون تدخل يدوي.
سيناريوهات التطبيق:
يستخدم على نطاق واسع في خطوط إنتاج SMT لتصنيع المنتجات الإلكترونية ، مثل الهواتف المحمولة والأجهزة الكمبيوترية والأجهزة الكهربائية ، إلخ.
يلعب دورا رئيسيا قبل تجميع PCB ، واللحام ، والاختبار وغيرها من العمليات.
يمكن أن تتعاون مع معدات آلية أخرى مثل أجهزة وضع ، أفران إعادة التدفق ، إلخ.
الخصائص
المواصفات
| النموذج | HS-LD330 |
| اسم المنتج | محمولة مجلة الـ PCB |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
السيناريوهات المطبقة
خطوط إنتاج SMT الصغيرة والمتوسطة الحجم (مثل البحث والتطوير والإنتاج التجريبي).
إنتاج مرن (الحاجة إلى تغيير نماذج PCB بشكل متكرر).
استبدال التحميل اليدوي (يقلل من كثافة عمل المشغل)
اتجاهات التنمية المستقبلية
الذكية: جنبا إلى جنب مع الفحص البصري للذكاء الاصطناعي ، تحديد منتجات PCB المعيبة تلقائيًا.
المرونة: دعم الإنتاج المختلط (التعديل التلقائي لـ PCBs بأحجام مختلفة).
تكامل إنترنت الأشياء: مراقبة حالة المعدات في الوقت الحقيقي والصيانة التنبؤية
