| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

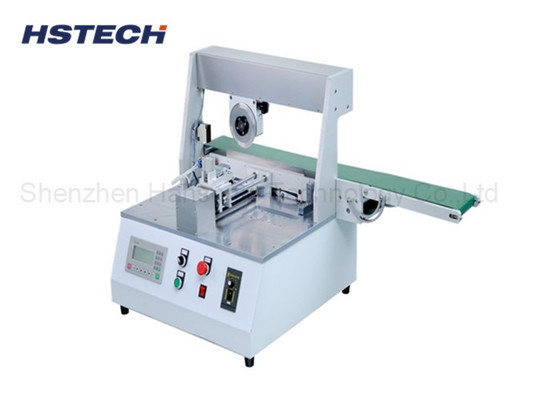

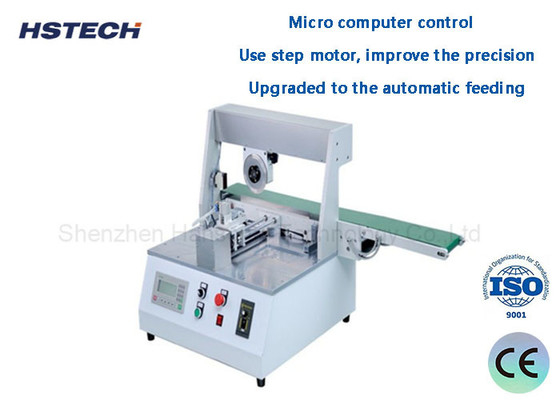

V-Cut Blade Miving PCB Separator معدات إزالة لوحات PCB مع جهاز حماية مزدوج
تقدم
جهاز فصيل PCB المتحرك هو جهاز آلي يستخدم لفصل وقطع لوحات الدوائر المطبوعة (PCBs) ويستخدم على نطاق واسع في خطوط الإنتاج في صناعة التصنيع الإلكترونية.
فيما يلي مقدمة مفصلة لـ Blade Moving PCB Separator:
وصف المنتج:
فاصل PCB المتحرك للشفرة هو جهاز يستخدم خصيصًا لفصل وقطع PCB.
يتبنى الهيكل الميكانيكي للشفرة المتحركة ، والتي يمكن أن تقطع لوح PCB بأكمله بكفاءة إلى وحدات PCB فردية متعددة.
الوظائف والخصائص الرئيسية:
قطع عالي السرعة: تتحرك الشفرة بسرعة ، مما يتيح الفصل السريع والدقيق للوحات PCB.
التشغيل الآلي: تعمل المعدات تلقائيًا تمامًا دون تشغيل يدوي ، مما يحسن بكثير من كفاءة الإنتاج.
دقة القطع العالية: استخدام أدوات القطع الدقيقة وأنظمة التحكم لضمان دقة خطوط القطع.
قابلية تكرار قوية: من خلال التحكم بالبرمجة ، يمكن تنفيذ نفس مسار القطع والحجم بشكل متكرر.
التوافق الواسع: مناسبة لألواح PCB بأحجام ومواد مختلفة.
آمنة وموثوقة: مجهزة بأجهزة حماية السلامة لمنع الموظفين من الاتصال بالأجزاء الخطرة.
مبدأ العمل:
يتم تثبيت لوحة PCB على سطح العمل ، والشفرة المتحركة فوق جهاز فصل PCB المتحرك للشفرة تقطع ذهابًا وإيابًا على طول مسار محدد مسبقًا.
بعد كل قطع ، يتم فصل لوحة PCB إلى وحدات مستقلة متعددة ، والتي يمكن استخدامها بعد ذلك للتجميع التالي والاختبار والعمليات الأخرى.
سيناريوهات التطبيق:
يستخدم على نطاق واسع في خطوط إنتاج معالجة لوحات PCB لمختلف المنتجات الإلكترونية ، مثل الهواتف المحمولة والأجهزة الكمبيوترية والأجهزة الكهربائية ، إلخ.
يمكن استخدامه للإنتاج الضخم ومعالجة مخصصة لألواح PCB متوسطة إلى عالية.
يلعب دورا هاما في خط إنتاج SMT (التكنولوجيا الجوفية).
الخصائص
1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.
2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.
3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.
4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.
5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.
6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.
7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.
المواصفات
| النموذج | HS-300 | |||
| الجهد | 110V/220V ((اختياري) | |||
| القوة | 100 واط | |||
| طول القطع الفعال | 5-360ملم | |||
| حجم الشفرة | الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm | |||
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة | |||
| سرعة الفصل | 300ملم/ثانية | |||
| سمك قطع V | ثلث اللوحة | |||
| عرض الفصل | أفضل 1-200 ملم | |||
| حجم الجهاز | 620*320*450 مم | |||
| الوزن | 50 كجم | |||
