| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-330BF |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

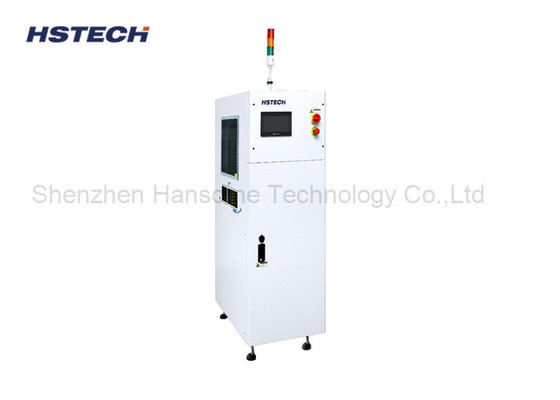

آلة عازلة لـ (PCB Buffer Machine) لـ (Soft Touch LED Control) باستخدام المحرك الخدمي مع وظيفة FIFO و By-Pass
تقدم
آلة بوفر PCB هي معدات آلية تستخدم في عملية التصنيع الإلكترونية لإدارة ومراقبة تدفق و بوفرة لوحة الدوائر المطبوعة (PCB) على خط الإنتاج.
الوظيفة الرئيسية لجهاز عازل PCB هي تحقيق التوازن والتحكم في تدفق PCBs بين محطات العمل المختلفة لضمان التشغيل الفعال لخط الإنتاج.عادةً ما يكون في مواقع رئيسية على خط الإنتاج، مثل قبل وبعد آلة التثبيت ، ويستخدم لضبط وتوازن سرعة الدخول والخروج من PCBs للتكيف مع إيقاع العمل بين محطات العمل المختلفة.
فيما يلي مقدمة مفصلة لـ PCB Buffer Machine:
الوظائف والوظائف:
إنه بمثابة عازل وسط أو تخزين في خط إنتاج PCB.
يمكن أن تخزن مؤقتًا وتخزين ألواح PCB من مواصفات وأحجام مختلفة لتتناسب مع تدفق عملية خط الإنتاج.
تأكد من أن لوحات PCB لا تتراكم بشكل مفرط أو تتوقف عن الإنتاج عند نقلها من عملية إلى أخرى.
البنية الرئيسية ومبدأ العمل:
وهي تتكون من آلية تحميل وتفريغ تلقائية، ورفات تخزين PCB، وشريط نقل ومكونات أخرى.
إدارة المدخلات التلقائية وتخزين ومخرجات لوحات PCB من خلال نظام التحكم في الكمبيوتر.
استخدم ذراع ميكانيكية أو أكواب امتصاص للاستيلاء على ألواح PCB وتخزينها على رفوف متعددة الطبقات للتخزين.
عند الحاجة، يتم إخراج لوحة PCB من الرف ونقلها تلقائيًا إلى العملية التالية.
مؤشرات الأداء الرئيسية:
قدرة التخزين المؤقت: يمكن تكوين الرفوف ذات المستويات والأطوال المختلفة وفقا للاحتياجات الفعلية.
سرعة النقل: يمكن تخزين / نقل عشرات لوحات PCB في الدقيقة.
دقة الموقع: قادرة على وضع لوحة PCB بدقة لتجنب الأضرار.
حجم PCB المطبق: يمكن التعامل مع PCB صغير إلى لوحة PCB كبيرة.
سيناريوهات التطبيق:
تطبق على خطوط إنتاج SMT الآلية (التركيب السطحي).
يستخدم كـ عازل وسط في تصنيع الـ PCB ، والإعادة لحام التدفق ، والاختبار وغيرها من العمليات.
يستخدم على نطاق واسع في تصنيع المنتجات الإلكترونية ومعدات الاتصالات والطيران والفضاء والصناعات الأخرى.
مساعدة خطوط الإنتاج على تحقيق إنتاج مرن وأتمتة وتحسين كفاءة الإنتاج.
فوائد عازلات PCB تشمل:
1توازن خط الإنتاج: عن طريق التحكم في تدفق و تخزين مخزونات PCB ، يمكن أن توازن آلات تخزين مخزونات PCB سرعة العمل وإيقاعها بين محطات العمل المختلفة في خط الإنتاج ،تجنب اختناقات الإنتاج والانسدادات بين محطات العمل.
2تحسين الكفاءة: من خلال تحسين تدفق و تخزين مخازن PCB ، يمكن أن تقلل آلات تخزين مخازن PCB من وقت توقف خط الإنتاج ووقت الانتظار ، وبالتالي زيادة كفاءة الإنتاج والإنتاج.
3تقليل الأخطاء: يمكن لآلات عازلة PCB إدارة وتحكم بشكل فعال في ترتيب وحالة PCB ، مما يقلل من مشاكل الإنتاج والعيوب الناجمة عن فوضى PCB أو الأخطاء.

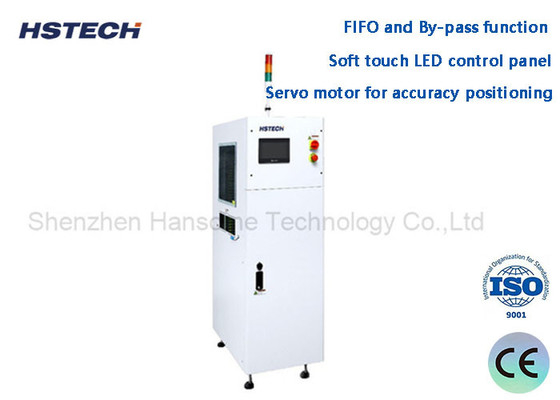

الخصائص
1، مع وظيفة FIFO و By-pass ، أو تقطيعها إلى وظيفة متعددة.
2لوحة التحكم باللمس الناعم
3، باستخدام محرك الخدمة لتحديد الموقع بدقة.
4، المسمار لضبط العرض، ناعمة ومستقرة.
5،الآلة بأكملها صغيرة الحجم، لن تأخذ مساحة مصنع كثيرة.
6، واجهة الاتصالات SMEMA، يمكن توصيلها مع معدات الأتمتة الأخرى.
7، ثلاثة ألوان شاشة LED لحالة الجهاز.
المواصفات
| الطراز: | HS-330BF | ||||
| الجهد: | AC220V،50/60Hz | ||||
| أبعاد PCB: | L ((50*50) - ((450*330) ملم | ||||
| إمدادات الهواء: | 4-6 بار، أقصى 15 لتر/دقيقة | ||||
| ارتفاع النقل: | 900 ± 20 ((ملم) | ||||
| اتجاه النقل: | L-R أو R-L (اختياري) | ||||
| سمك PCB: | 0.46 ملم | ||||
| المداخلات للأعلى والأسفل: | 1-4 ((خطوة 10 ملم) | ||||
| سعة التخزين | 25 قطعة أو مخصصة | ||||
| وقت الدورة | حوالي 15 ثانية | ||||
| التواصل | (SMEMA) | ||||
| مقاس الجهاز: | 600*1150*1560ملم | ||||
| الوزن الإجمالي | 280 كجم | ||||
