| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250DUL |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

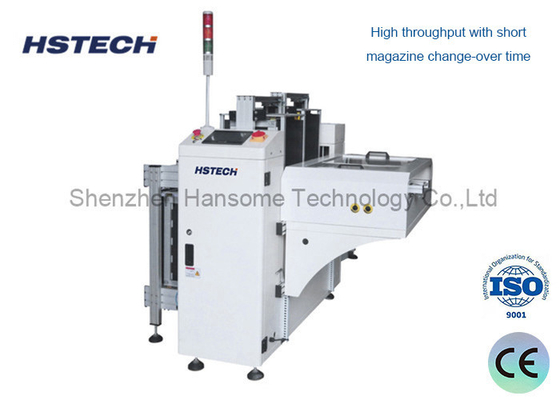

معدات معالجة PCB مزدوجة السكة الحديدية لمراقبة سهلة
هذه الآلة تعمل بمزدوج السكك الحديدية، تستخدم لجمع PCBs إلى المجلات.
المواصفات
| النموذج | HS-250DULD |
| مقاس PCB | (50*50) ~ ((350*250) ملم |
| حجم المجلة | 355*320*565ملم |
| وقت تحميل PCB | حوالي 6s |
| وقت استبدال المجلة | ثلاثونات |
| إمدادات الطاقة | AC100-230V، مرحلة واحدة، ماكس300A |
| إمدادات الهواء | 4-6 بار، ماكس 10L/min |
| ارتفاع النقل | 900±20ملم |
| اتجاه النقل | L إلى R،أو R إلى L9 ((اختياري) |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | أعلى 1pc، أسفل 1pc، أو مخصصة |
| خيارات مسافة الخطوة | 1-4 ((10 ملم مسافة) |
| مقاس الجهاز | 1460*1500*1200mm |
| الوزن | حوالي 210 كجم |
الخصائص

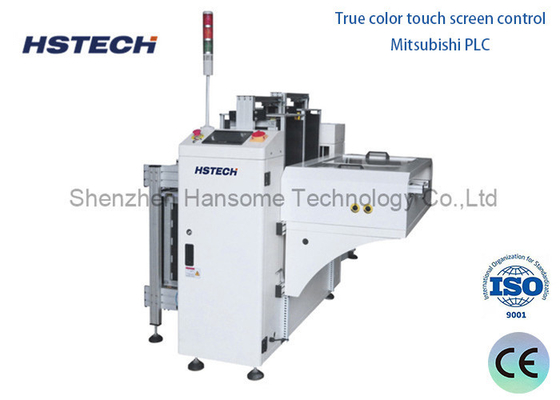

1، التحكم في شاشة اللمس بالألوان الحقيقية
2(ميتسوبيشي)
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
وصف الوظيفة
وفقًا للتعرف على الإشارة ، قم بتجميع لوحة NG ولوحة OK تلقائيًا على التوالي إلى صندوقين لرفع الأشياء.بعد إكتشاف AOI الحكم على إشارات جيدة (OK) وعيوب (NG) مختلفة، الإشارات المرسلة إلى جهاز جمع NGOK السفلي ، جهاز جمع NGOK لاستقبال الإشارات المرسلة من قبل AOI لإصدار الأحكام ، سيتم فرز PCB تلقائيًا!مواد OK و NG المخزنة في الإطار;
على سبيل المثال: إشارة إصدار OK AOI من خلال حكم NGOK إلى عربة لوحة الدفع المتنقلة مباشرة إلى إطار عربة رفع OK.إشارة AOI الخروج NG من خلال الحكم NGOK إلى عربة الرافعة المتنقلة ونقل إلى الجزء الخلفي من إطار عربة الرافعة NG.
