آلة ربط المسمار
Created with Pixso.

إشارة أو محطة عمل مزدوجة آلة قفل المسمار 4 محور أوتوماتيكي مع وظيفة الكشف عن التسرب

إشارة أو محطة عمل مزدوجة آلة قفل المسمار 4 محور أوتوماتيكي مع وظيفة الكشف عن التسرب

الاسم التجاري: HSTECH
رقم الطراز: HS-SL5331
الـ MOQ: 1 مجموعة
السعر: negotiable
شروط الدفع: D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد: 200 مجموعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
آلة قفل المسمار الأوتوماتيكية ذات المحور 4
التغذية:
تغذية الشفط
محور:
4محور
مسامير متوافقة:
M1-M6، أو حسب الطلب
تتحرك المدى:
500*300*300*100 مللي متر
الضمان:
سنة واحدة
تفاصيل التغليف:
غلاف خشبي
القدرة على العرض:
200 مجموعة شهريا
وصف المنتج

إشارة أو محطة عمل مزدوجة 4 محور آلة قفل المسمار الآلي مع وظيفة الكشف عن التسرب



تقدم


آلة قفل المسامير الآلية هي جهاز يستخدم لتشديد المسامير تلقائيًا.تحديد المواقع وقفل المسامير من خلال الأجهزة الميكانيكية وأنظمة التحكم، ويستخدم على نطاق واسع في التصنيع الإلكتروني ، تصنيع الآلات وصناعات التجميع.



ما يلي مقدمة عامة لآلة قفل المسمار الآلي:



مبدأ العمل: الآلة الأوتوماتيكية لإغلاق المسمار تستخدم أجهزة ميكانيكية وأنظمة تحكم لإكمال عمليات تغذية المسمار وتحديد الموقع والإغلاق تلقائيًا.عادة ما تكون مجهزة مع تغذية المسمار، أنظمة تحديد المسمار، وأجهزة تحديد الموقع وأجهزة القفل.يمكن للمعدات إزالة المسامير بدقة وقفلها في الموقف المحدد.


العملية الآلية: تتضمن العملية الآلية لآلة قفل المسمار الآلي عادة الخطوات التالية:


تغذية المسمار: يوفر مزود المسمار المسمار إلى المعدات ، عادة من خلال لوحة هزازية أو أنبوب تغذية.


التعرف على المسامير: يستخدم نظام التعرف للكشف عن وجود وتوجيه المسامير لضمان إزالتها ووضعها بشكل صحيح.
وضع: جهاز وضع يضع قطعة العمل (عادةً منتج إلكتروني أو مكون ميكانيكي) في الموقف المناسب لتشديد المسمار.


القفل: جهاز القفل يقفل المسامير تلقائيًا على القطعة المعدة وفقًا للقومة والظاهرة المحددة مسبقًا.
الحكم على الأخطاء والردود الفعلية: عادة ما تكون المعدات مجهزة بآلية الكشف والردود الفعلية للكشف عن صحة نتائج المسامير وتقفلها للحكم على الأخطاء وتصحيحها.


نطاق التطبيق: تستخدم آلة قفل المسمار الآلي على نطاق واسع في المجالات التي تتطلب عددًا كبيرًا من المسمارات لتثبيتها ، مثل التصنيع الإلكتروني ، وتجميع الهواتف المحمولة ،قطع غيار السيارات، تصنيع الأجهزة المنزلية، الخ. يمكن أن تتعامل مع أنواع وأحجام مختلفة من المسامير ومناسبة لقطع العمل من أشكال وأحجام مختلفة.


المزايا: الآلة الآلية لفحص المسمار لديها بعض المزايا. أولا، فإنه يمكن أن تحسن إلى حد كبير من كفاءة وثبات عمليات التثبيت وتقلل من الحاجة إلى العمليات اليدوية. ثانيا.,العمليات الآلية تقلل من مشاكل الجودة الناجمة عن الأخطاء البشرية والتعب.عادة ما يكون للمعدات معايير وبرامج قابلة للتعديل لتلبية المواصفات والمتطلبات المختلفة لتثبيت المسمار.



الخصائص

1، تغذية الشفط، تغذية الزناد الواحد، ويمكن أيضا تخصيصها إلى تغذية مزدوجة.
2، باستخدام مفك الكهربائية عالية الجودة لتحريك المحور Z.
3، 4 محور التشغيل، نطاق التحرك 500 * 300 * 300 * 100mm.
4، محطة عمل مزدوجة، يمكن للمشغل تحميل المنتج واحد تلو الآخر، تحسين كبير كفاءة الإنتاج وخفض تكلفة العمل.
5، التواء الدقيق، ضبط مريح، وضمان جودة الإنتاج.
6، سهولة التكيف مع M1-M6 ، فقط عن طريق تغيير دليل المسمار ((التخصيص متاح).
7، مع وظيفة الكشف عن التسرب، إذا لم يملأ المسمار في مكانه يمكن أن تملأ باستمرار أو إنذار.
8، يمكن للآلة تخزين مئات من ملفات المعالجة، كل ملف يمكن أن تدعم 1000 قطعة من المسمار، يمكنك استدعائها عندما تستخدمها.

المواصفات



النموذج HS-SL5331
اسم المنتج آلة قفل المسمار الأوتوماتيكية ذات المحور 4
النطاق المتحرك ((X/Y1/Y2/Z) 500*300*300*100ملم
سرعة الحركة على محور X/Y1/Y2 محرك الحلقة المغلقة :1-800mm/s
سرعة التحرك على محور Z محرك الحلقة المغلقة: 1-300mm/s
الحمل الأقصى على محور X/Y1/Y2 محرك الحلقة المغلقة: 5 كجم
محور Z الحمل الأقصى محرك الحلقة المغلقة: 3 كجم
إمدادات الطاقة AC110V/220V، 50/60Hz
دقة التكرار ± 0.02 ملم
مستند دعم CAD CorelDraw
مسامير مناسبة M1-M6
مقاس الجهاز 746*585*800ملم
وزن الجهاز 65 كجم


العلامة التجارية الرئيسية للأجزاء



1المحرك: شينانو 2، الدليل: هيون 3، مفتاح الكهرباء الضوئية: أومرون 4، مصدر الطاقة: مينويل

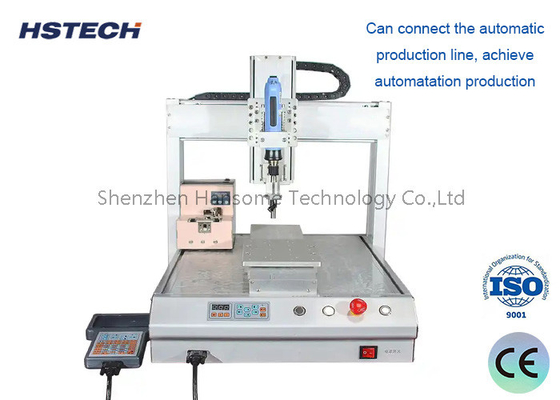

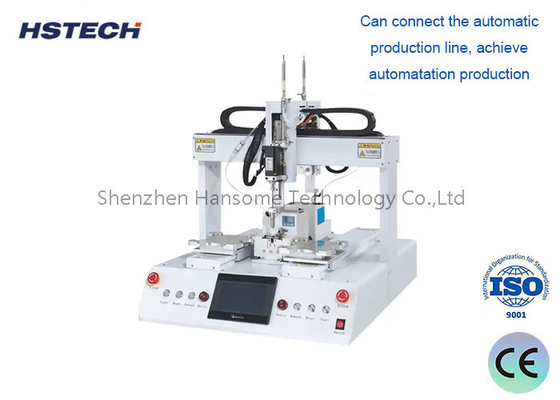

إشارة أو محطة عمل مزدوجة آلة قفل المسمار 4 محور أوتوماتيكي مع وظيفة الكشف عن التسرب 0إشارة أو محطة عمل مزدوجة آلة قفل المسمار 4 محور أوتوماتيكي مع وظيفة الكشف عن التسرب 1إشارة أو محطة عمل مزدوجة آلة قفل المسمار 4 محور أوتوماتيكي مع وظيفة الكشف عن التسرب 2
