| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CC300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

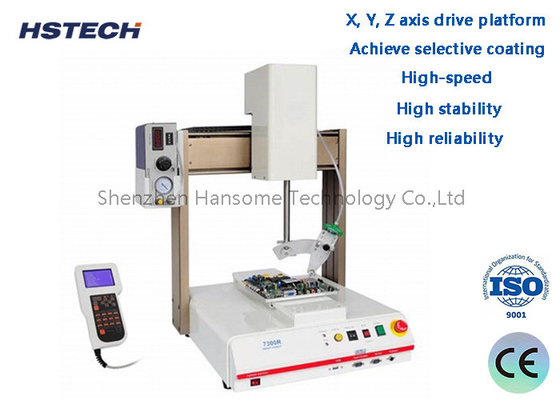

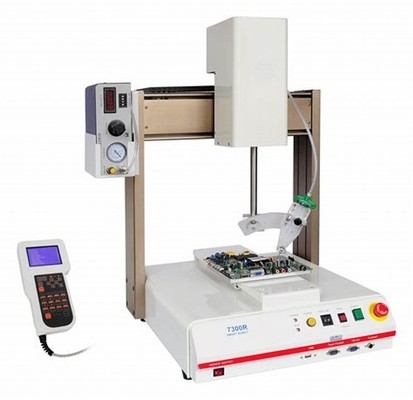

3 محور آلة طلاء انتقائية آلة توزيع الغراء مع محرك سيرفو وحدة محرك المسامير الأسطوانة الكهربائية
تقدم
آلة الطلاء الانتقائية ذات المحور الثلاثي هي جهاز يستخدم لتغطية المواد بدقة. فإنه يحقق طلاء مناطق محددة عن طريق التحكم في الحركة في ثلاثة محاور،وهي مناسبة لتطبيقات طلاء مختلفة، مثل الطلاءات والغراءات والمواد الختامية الخ.
ما يلي مقدمة عامة لآلة الطلاء الانتقائية ذات المحور الثلاث:
مبدأ العمل:3 محور آلة الطلاء الانتقائية تستخدم نظام التحكم ومراقب الحركة للتحكم في حركة المعدات في ثلاثة محاور (عادة محور X و Y و Z).عن طريق التحكم بدقة في موقع ومسار حركة رأس الطلاء أو فوهة، يمكن طلاء المواد في الشكل المطلوب، والسمك والتكافل على المنطقة المستهدفة.
تطبيقات الطلاء:آلة 3Axis Selective Coating Machine مناسبة لمجموعة متنوعة من تطبيقات الطلاء ، بما في ذلك التجميع الإلكتروني ، وتغليف أشباه الموصلات ، والأجهزة البصرية ، وأجزاء السيارات ، والأجهزة الطبية ، إلخ.يمكن استخدامه لتغطية طبقات الحماية، طبقات مضادة للتآكل، الطلاءات الموصلة، الملصقات، مواد الختم، الخ. بفضل قدرات التحكم الدقيقة، يمكن تحقيق طبقة عالية الدقة، عالية الجودة.
نظام التحكم:عادة ما تكون آلة الطلاء الانتقائية 3Axis مجهزة بنظام تحكم متقدم ، والذي يمكن أن يحقق ضبط دقيق لمعلمات الطلاء والتحكم البرمجية لمسارات الحركة.يمكن للمشغلين تعيين ومراقبة من خلال واجهة المستخدم، تعديل سرعة الطلاء، سمك الطلاء، مساحة الطلاء وغيرها من المعلمات. بعض النماذج لديها أيضا نظام توجيه بصري يمكن أن رصد وتصحيح وضع الطلاء في الوقت الحقيقي.
المزايا:يحتوي آلة الطلاء الانتقائية ذات المحور الثلاثي على بعض المزايا. أولاً، فإنها تمكن من الطلاء بدقة عالية، مما يضمن توحيد وتناسق المواد المطلية. ثانياً،عن طريق التحكم في حركة رأس الطلاء، يمكن تحقيق طلاء من الأشكال المعقدة والمسارات المنحنية. بالإضافة إلى ذلك، يمكن للمشغل ضبط المعلمات من خلال نظام التحكم واختيار منطقة الطلاء وفقا للاحتياجات.
1. منصة محرك محور X، Y، Z تعتمد المسمار الكروي الدقيق مع محرك Fuji servo.
2تحقيق طلاء انتقائي لأنواع مختلفة من PCB.
3خط مستقيم، دائرة، طلاء قوس وتوزيع.
4يمكن أن تغطي حافة المكونات بشكل فعال ومتساو، وتقضي على تأثير ظل الرذاذ.
5دقة: ± 0.02 ملم
6مع سرعة عالية، موثوقية عالية، واستقرار عال من نظام النقل والتحكم.
7. 2 الصمامات يمكن أن تتحول رش والطلاء العمل تلقائيًا، لتحقيق عالية الكثافة PCB عملية الطلاء.
8مع وظيفة تعديل العرض الذكي التلقائي (تعديل تلقائي بعد إدخال عرض اللوحة).
| اسم المنتج | آلة طلاء مطابقة انتقائية |
| النموذج | HS-CC300 |
| ارتفاع ناقل الحركة | 920±20ملم |
| عرض الناقل | 50-450mm/أو مخصصة |
| الإرسال | L إلى R، أو R إلى L |
| ارتفاع المكونات | صعوداً وهبوطاً 100 ملم |
| حجم حافة لوحة PCB | ≥5 ملم |
| سرعة النقل | 0-12000ملم/دقيقة |
| سرعة القيادة في المحور الثالث | 800 ملم/ثانية |
| دقة التكرار | ± 0.02 ملم |
| برامج التخزين | ما يصل إلى 1000 |
| إمدادات الطاقة | AC220/110V |
| ضغط الهواء | 4 كيلوغرام/سم2 |
| خزان الغراء | 10 لتر، التحريك اليدوي |
| وضع التحكم | بطاقة التحكم الصناعية PC+Motion |
| تعديل الدليل الخطي | ضبط ذكي |
| وضع البرمجة | التعليم اليدوي |
| ميناء الاتصال | (SMEMA) |
| مصدر الإضاءة | مصدر إضاءة مجهز بنفسه |
| مصدر إضاءة الكشف | مجهزة ذاتياً |
| البرمجيات | برنامج ويندوز+طلاء |
| محرك القيادة | محرك خطوة ((2pcs) |
| وضع القيادة على ثلاثة محاور | محرك الخدمة + وحدة محرك المسامير + الاسطوانة الكهربائية |
| عدد الصمامات المطاطية | 1 صمام رش + 1 صمام تزويد |
| عرض الرش | 3-20ملم |
| طريقة الرش | أوتوماتيكي |
| الطاقة الكلية | 2.6كيلوواط |
| جسد الآلة | الفولاذ المقاوم للصدأ |
| وزن الجهاز | 600 كجم |
| مقاس الجهاز | 1060x1200x1700mm |
2وفقًا للصمغ ، يمكن تقسيمه إلى: معدات توزيع السائل الفردية ، ومعدات توزيع السائل المزدوجة ، ومعدات توزيع المكونات المتعددة ، إلخ.
3ووفقا للتصنيف، يمكن تقسيمها إلى: معدات توزيع الخيوط، ومعدات توزيع مكبرات الصوت، ومعدات توزيع زر الهاتف المحمول، ومعدات توزيع الرقائق، ومسح لوح,إلخ
4وفقًا لخصائص الغراء ، يمكن تقسيمها إلى: معدات توزيع الغراء السيليكونية ، ومعدات توزيع الغراء فوق البنفسجي ، ومعدات توزيع الغراء الأحمر SMT.
5وفقًا لعدد محاور التحكم ، يمكن تقسيمها إلى: معدات التوزيع ذات محورين ، ومعدات التوزيع ذات ثلاثة محاور ، ومعدات التوزيع ذات أربعة محاور ، إلخ.
