| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-460ULD |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |
L-R أو R-L PCB Unloader المجلة التلقائية معدات معالجة PCB مع ناقل الحزام
تقدم
آلة علامة الليزر فوق البنفسجية هي جهاز يستخدم تكنولوجيا الليزر فوق البنفسجية للرسم والنقش.يستخدم أشعة الليزر فوق البنفسجية عالية الطاقة لتمييز أسطح المواد دون اتصال وهو مناسب لمجموعة متنوعة من المواد والتطبيقات.
ما يلي مقدمة عامة لجهاز وضع علامة بالليزر فوق البنفسجي:
مبدأ العمل:تستخدم آلة وضع العلامات بالليزر فوق البنفسجية شعاع الليزر كمصدر للطاقة لتحقيق العلامة والحفر عن طريق إجراء تفاعلات كيميائية ضوئية أو حرارية على سطح المادة.ليزر الأشعة فوق البنفسجية أطوال موجة أقصر (عادة ما تكون بين 200 و 400 نانومتر) ويمكنها تركيز الطاقة في منطقة أصغر، مما يسمح بتسجيل عالية الدقة.
مواد التطبيق:آلة وضع العلامات بالليزر فوق البنفسجية مناسبة لمجموعة متنوعة من المواد، بما في ذلك البلاستيك والزجاج والسيراميك والمعدن والخشب والورق، الخ.إبرة و عمليات أخرى على سطح هذه الموادنظراً لأن الليزر فوق البنفسجي له منطقة صغيرة تتأثر بالحرارة، فإنه مناسب لمعالجة المواد الحساسة للحرارة.
حقول التطبيق:يستخدم على نطاق واسع في العديد من الصناعات، مثل الإلكترونيات والطب والسيارات والفضاء والجواهر والتغليف، وما إلى ذلك. يمكن استخدامه لتمييز شعارات المنتجات والأرقام التسلسلية،رموز الشريط، الرسومات ، النص ، الخ. لأن الليزر فوق البنفسجي يمكن أن يحقق علامة عالية الدقة ومصغرة ، فإنها تستخدم على نطاق واسع في مجالات الإلكترونيات الدقيقة والمعدات الدقيقة.
المزايا:أجهزة وضع العلامات بالليزر تحت الأشعة فوق البنفسجية لها بعض المزايا. أولاً ، يمكن أن تحقق الليزر فوق البنفسجية وضع علامات عالية الدقة ، مما يتيح أنماطًا مفصلة ونصوصًا في مناطق أصغر. ثانياً ،ليزر الأشعة فوق البنفسجية لديها منطقة أقل تأثير الحرارة، والتي يمكن أن تقلل من تشوه المواد والتلف. بالإضافة إلى ذلك ، فإن ليزر الأشعة فوق البنفسجية له ميزة عدم الاتصال ولن يسبب ضررًا ماديًا لسطح المادة.
الخصائص
1المواد المقاومة للصدأ، متينة.
2,مع هيكل خاص من صفيحة مضادة للضغط و مضادة للعبث
3، 90W محرك الفرامل مع محرك المسمار كرة المسمار جعل المجلة، خطوة في المصعد.
4، PLC باناسونيك
5,إعدادات الارتفاع الانتقائية

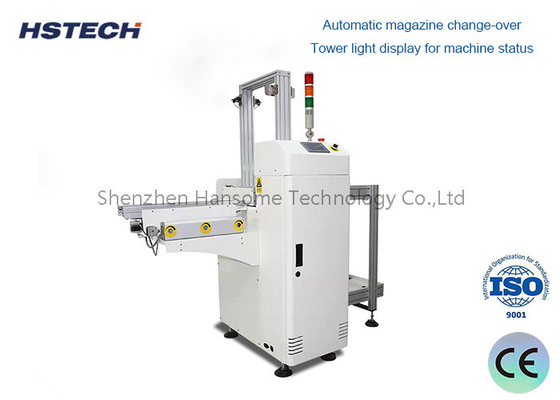

6التغيير التلقائي للمجلة
7، محاذاة المجلة التلقائية عن طريق المقبض الهوائي العلوي والسفلي ،
8، عرض ضوء البرج لحالة الجهاز
9"إشارة "إس إم إي إي
التطبيق
تستخدم هذه الآلة لجمع PCBs إلى المجلات في نهاية خط SMT.
المواصفات
| النموذج | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| كمية المجلة | الجانب العلوي 1 PC، أسفل 1 PC، أو مخصصة لاحتواء أكثر | |||
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 900 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| تغيير المجلة مع مرور الوقت | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| تحديد ارتفاع الخطوة | 1-4 ((10 ملم خطوة المرافق)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| الوزن | حوالي 160 كجم | حوالي 200 كجم | حوالي 240 كجم | حوالي 260 كجم |
