| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SZ350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

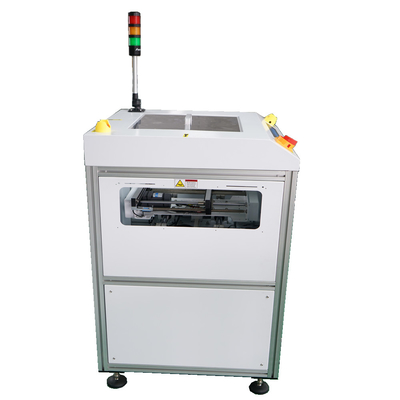

معدات معالجة لـ " بي سي بي " مع تحكم زر " اليد " الناعم
تقدم
ناقل الدوران PCB هو جهاز يستخدم في عملية تصنيع الإلكترونيات كنظام ناقل لتدوير أو تدوير لوحات الدوائر المطبوعة (PCBs) على خط الإنتاج.غالبًا ما يستخدم على خطوط الإنتاج ذات التركيب السطحي (SMT) لتمكين تغييرات اتجاه PCB أو تغييرات الموقف بين خطوات العملية المختلفة.
الوظيفة الرئيسية للمحمولات الدورانية لـ PCB هي نقل PCB من اتجاه أو موقف إلى آخر للتكيف مع متطلبات خطوات العملية اللاحقة. يمكن أن تحقق العمليات التالية:
وظيفة الالتفاف: يمكن أن يقلع ناقل تحويل PCB PCB من جانب إلى آخر لتجميع مزدوج الجانب أثناء عملية SMT. من خلال نقل PCB إلى جهاز التلف ثم تدويرها أو قلبها ، يمكن أن يتم تحويل PCB من جانب إلى آخر.تأكد من تركيب المكونات على الجانب الآخر أو لحامها.
وظيفة الدوران: في بعض الأحيان يكون من الضروري تدوير PCB من اتجاه إلى آخر من أجل التواصل مع معدات أو آلات العملية اللاحقة.يمكن أن يحقق ناقل تحويل PCB عملية دوران سريعة ودقيقة لضمان محاذاة صحيحة من PCB على خط الإنتاج.
خطوط الاتصال: عادة ما يتم توصيل ناقل تحويل PCB مع معدات أخرى أو أنظمة نقل لتحقيق نقل PCB سلس.يمكن أن تتناسب مع المعدات الصاعدة والأسفل لضمان تدفق سلس من PCBs على خط الإنتاج.
الخصائص
1، تغيير اتجاه تدفق PCB في 90،180270 درجة.
2، اختيار السكة الحديدية الثابتة بناء على متطلبات العميل.
3، تحكم زر LED ناعم، التشغيل التقليدي ولكن سهل.
4، الغطاء الشفاف للسلامة الجانب العلوي، يمكن للعملية مشاهدة عملية العمل بأكملها.
5، التصميم المغلق مع محدود عزم الدوران المدمج يضمن مستوى عال من السلامة.
6، دليل خطي Hiwin ومسمار الرصاص لجعل التناوب سلس ودقيق.
7تقليل فجوة النقل بين الناقلات.
8، يمكن تخصيص تدفقات حركة PCB.
8, تنظيم عرض سلس ومواز ((المسمار الرئيسي).
9متوافقة مع الـ (SMEMA)
المواصفات
| اسم المنتج | ناقل الدوران PCB |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
| النموذج | HS-SZ350 | HS-SZ460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
التطبيق
يستخدم ناقل الدوران لنقل PCBs حول الزوايا لتدفق العملية المستمر. متوفر في دوران الساعة أو العداد الساعة. تستخدم هذه الوحدة لإعادة توجيه PCBs في خط الإنتاج.

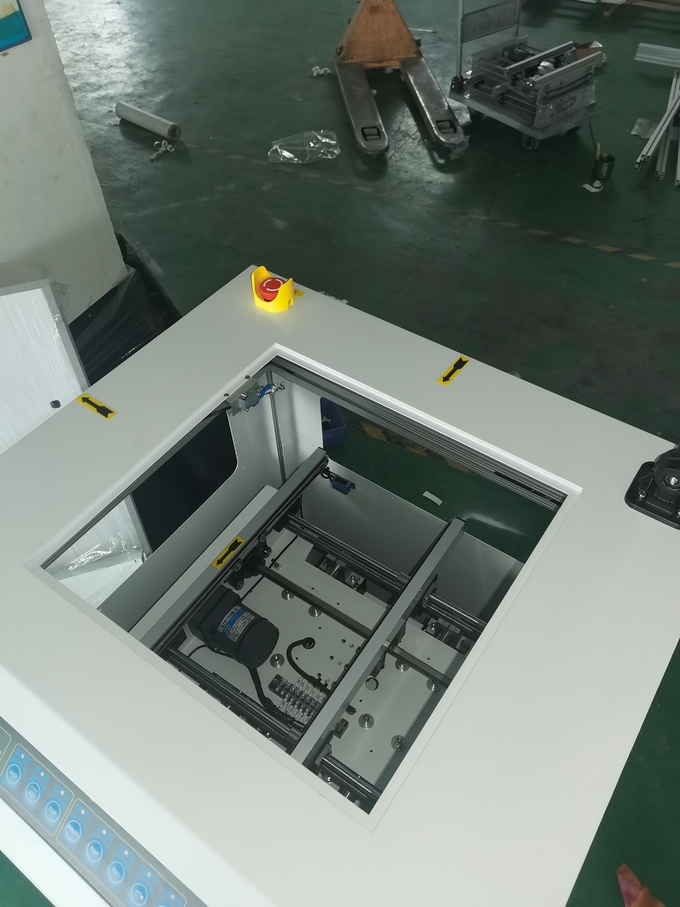

يتم قبول PCB ونقله إلى نهاية السكك الحديدية. تتحرك العربة إلى الأمام ثم تدور 90 درجة. تتحرك العربة إلى الأمام لتتماشى مع العملية التالية لتسليم PCB.بمجرد نقلها، العربة تعود للمنزل لطلب PCB آخر.
حول التعبئة
