| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-500LC |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 200 مجموعة شهريا |

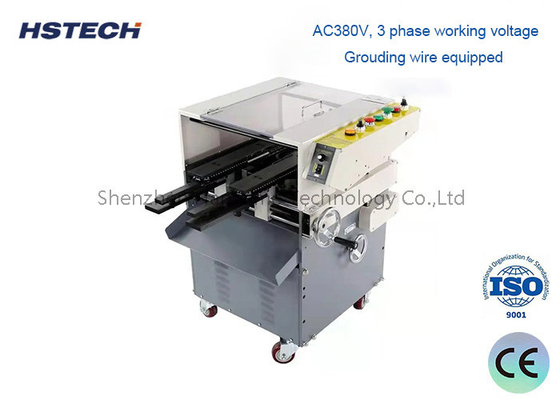

آلة قطع الرصاص الأوتوماتيكية للوح الالكتروني AC380V 8/10 بوصة شفرة 3600rpm قطاعات آلة SMT
مقدمة
تستخدم هذه الآلة لقطع الأقدام الإضافية / الرصاص من PCBA بعد لحام الموجة ، والآلة تتضمن أساسا جزأين ، وتثبيت PCB ، وتثبيت الشفرة. يتم نقل PCB عن طريق السلسلة ،مثبتة بواسطة العقدة على الجانبين، والإصبع في الجزء السفلي من PCB. بعد أن يتم تثبيت الشفرة ووضع الارتفاع، سيتم نقل PCB لقطع الرصاص التلقائي. تدور الشفرة بسرعة واستقرار،في نفس الوقت هو منخفض جدا من الضوضاء وكفاءة عالية. جهاز منع الانحناء مجهز لضمان عدم وجود ضرر على لوحات PCBA.
السمة
1,يتبنى مصراع الشظايا من نوع مخلب النسر ، والضغط التلقائي للوحة PCB ، الاستقرار العالي. يمكن ضبط سرعة تغذية اللوحة ، سرعة الغزل سريعة ، ضوضاء منخفضة ، دقة عالية ،كفاءة سريعة.
2، يتم تجهيز زوج من سلاسل النقل في النموذج الذي مشبك وتسليم PCBA إلى شفرة تدور في سرعة عالية للتقطيع.
3، AC380V، فولتاج العمل 3 مرحلة. سلك غرودينغ مجهزة.
4الآلة يمكن أن تتصلمع آلة لحام أوتوماتيكية أو آلة AI.
5، الاستقرار العالي ، يمكن أن تتصل مع آلة اللحام التلقائية أو آلة الذكاء الاصطناعي.
6، مع جهاز منع الانحناء، للتغلب على انحناء PCB في اللحام.
7، يمكن ضبط سرعة الإدخال، السرعة القصوى هي 3m/min.
المواصفات
| النموذج | HS-500LC |
| القوة | AC220, 50/60Hz/380V,50/60Hz |
| الحجم الأقصى لـ PCB | 400mm ((L) × 250mm ((W) |
| سرعة المحور الرئيسي | 4500/دقيقة |
| محرك المحور الرئيسي | 3/4 حصان |
| سرعة القيادة | 0-3 M يمكن ضبطها |
| ارتفاع الرصاص الدقيق | 1.0 - 1.5 ملم دقيقة |
| حجم الجهاز | 750*600*860mm ((W*D*H) |
| الوزن الصافي | 115 كجم |
1هذه الآلة لقطع الساقين الرئيسيّة على لوحة الـ (بي سي بي) في تكنولوجيز (ثي تي) بعد لحام الموجات أو الحام الـ (ديب) على الـ (بي سي بي).
2لوحة اللوحات الالكترونية هي مشابك بواسطة الأصابع التي تغذي تلقائيا داخل آلة القطع على حديد الفولاذ المقاوم للصدأ مما يحسن استقرار القطع.
3من أجل إعطاء حياة أطول للشفرة، يمكن ضبط سرعة تغذية القطع وسرعة القطع وفقًا لأحجام ساق المكونات.
4. آلة قطع الـ (بي سي بي) المزودة بمستشعر أمان الغطاء ، عندما يفتح الغطاء العلوي ، ستتوقف الشفرة عن العمل ، مما يمكن أن يمنع الحوادث ، مثل إصابة اليد.
