| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-100 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |

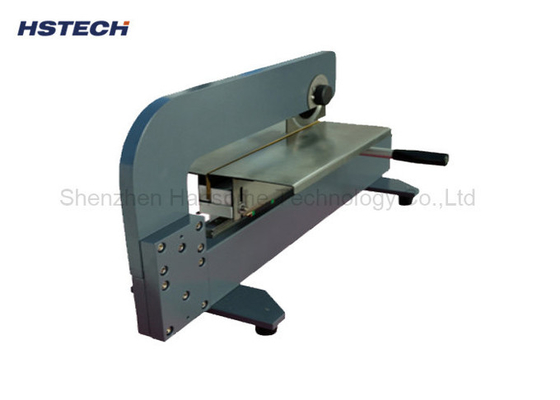

عجلة عالية من الفولاذ يد دفع PCB منفصل PCB Depaneling المعدات مع دائرية Amp شفرات خطية
تقدم
منفصل الPCB اليدوي هو جهاز يستخدم في عملية تصنيع الإلكترونيات لقطع لوحات الدوائر المطبوعة الكبيرة (PCBs) أو المكونات الإلكترونية الصلبة إلى لوحات أو وحدات فردية أصغر.
مبدأ العمل لجهاز فصيل PCB يدوي هو دفع سكين القطع أو شفرة القطع يدويا لقطع PCB أو المكونات الإلكترونية على طول خط القطع المحدد مسبقًا.عادة ما يكون لها الميزات والوظائف التالية:
1طريقة القطع: عادةً ما يستخدم منفصل PCB يدوي الدفع شفرة أو سكين للقطع ، ويضغط المستخدم يدويًا على سكين القطع أو السكين على طول خط القطع في PCB لقطع.بعض المعدات يمكن أن تكون مجهزة بمرشدات القطع أو قطع الممات لضمان دقة وتناسق القطع.
2دقة القطع: تعتمد دقة القطع لجهاز الفصل اليدوي لـ PCB بشكل عام على مهارة وخبرة المشغل ، وكذلك جودة ووضوح أداة القطع.انها مناسبة لقطع المهام التي لا تتطلب دقة القطع العالية أو بسيطة نسبيا.
3المواد المطبقة: يستخدم منفصل PCB يدوي بشكل رئيسي لقطع لوحات PCB ذات الأحجام الكبيرة أو المكونات الإلكترونية الصلبة إلى لوحات أو وحدات فردية أصغر.مناسبة لإنتاج دفعات صغيرة أو إنتاج عينات، وكذلك السيناريوهات التي تتطلب أحجام قطع مرنة.
4سهلة التشغيل: عادة ما يكون لجهاز الفصل اليدوي لـ PCB واجهة تشغيل بسيطة وطريقة تشغيل ، دون إعدادات أو برمجة معقدة.يحتاج المستخدم فقط لدفع يدويا أداة القطع على طول خط القطع لاستكمال المهمة.
5المرونة: نظرًا لخصائص التشغيل اليدوي ، يمتلك منفصل PCB يدوي الدفع مرونة عالية وقابلية للتكيف ، ويمكن قطعها إلى أشكال وأحجام مختلفة حسب الحاجة.انها مناسبة لبعض الأشكال الخاصة أو لوحات PCB غير القياسية الحجم أو المكونات الإلكترونية.
الخصائص
1، هذا منفصل PCB اليدوي مناسبة لوحة الألياف الزجاجية، لوحة FR4، ورقة لوحة القاعدة، الخ لوحات خطية.

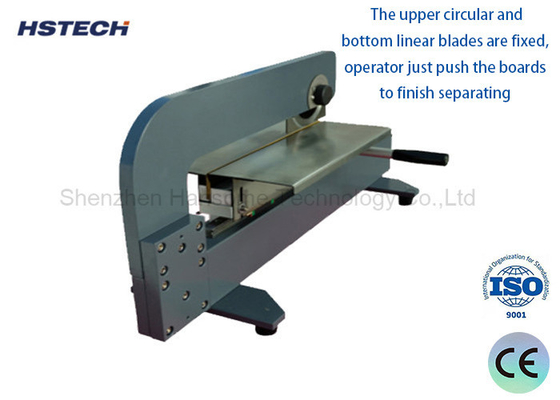

2، والشفرات الدائرية العليا والأسفل خطية ثابتة، المشغل فقط دفع لوحات لإنهاء فصل.
3، هناك مقبض لضبط العقدة بين الشفرة الدائرية والخطية ، لتناسب سمك مختلف لـ PCB.
4، لا ضغط الهواء والكهرباء، لا تحتاج إلى توصيل AC220V، أو 110V
5,عملية سهلة، يمكن للناس استخدام هذه الآلة دون تدريب.
6، يمكن تشكيل شفرة الفصل عدة مرات، أيضا اقتصادية جدا.
المواصفات
| النموذج | HS-100 |
| اسم المنتج | يدوي دفع فاصل PCB |
| مادة الشفرة | الصلب السريع |
| حجم الشفرة1 | ف125mm×3mm ((شفرة دائرية) |
| حجم الشفرة2 | 365ملم × 43.5ملم × 6ملم ((شفرة خطية) |
| سمك PCB | 1/3 سمك اللوحة |
| عرض اللوحة | 1-100ملم |
| طول اللوحة | 1mm-350mm |
| السرعة | الدليل |
| ضغط الهواء / القوة | لا.. |
| لوحات مناسبة | الألياف الزجاجية، FR-4، FR-1، الورق الأساسية لوحة |
| حجم الجهاز | 425MM*265MM*445MM |
| الوزن | 35 كجم |
