| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-DS400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

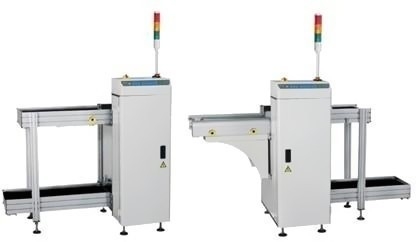

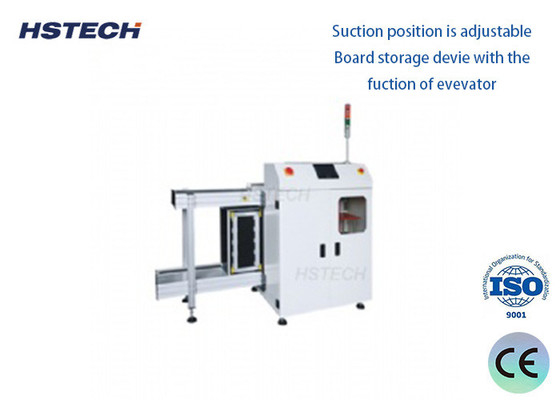

برنامج PLC محمول PCB PCB Destacker محمول لوحة عارية مع عرض LED Light Status
تقدم
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.
محمول PCB لديه الميزات والوظائف التالية:
1وظيفة التحميل والنقل:جهاز تحميل PCB يستخدم أجهزة ميكانيكية آلية لإزالة PCBs التي سيتم معالجتها من منطقة التخزين أو نقطة البداية ونقلها إلى محطات عمل المعالجة أو خطوط الإنتاج اللاحقةيمكنه تحميل ونقل PCBs عبر أحزمة ناقلة أو شرائح أو أنظمة ناقلة أخرى لضمان عملية إنتاج مستمرة.
2.المحاذاة والموضع: يمكن لجهاز تحميل PCB محاذاة ووضع PCB لضمان وضعها الصحيح في محطات العمل أو خطوط الإنتاج اللاحقة.يمكن أن يتضمن أجهزة استشعار وأجهزة تحديد الموقع للكشف عن موقع وتوجه PCB وإجراء التعديلات والتعديلات اللازمة.
3التحكم والتخطيط: عادة ما يكون لجهاز تحميل PCB نظام تحكم يمكنه جدولة وتوزيع PCBs بشكل معقول وفقًا لخطط الإنتاج ومتطلبات العملية.يقوم بتسليم PCBs إلى الموقع المناسب بناءً على توافر محطة العمل وأولويةها ويضمن سير خط الإنتاج بسلاسة.
4الكشف الذكي والمعالجة: قد تأتي بعض محمولات PCB المتقدمة بميزات الكشف الذكي ومعالجة. يمكنها الكشف عن جودة PCB والحجم والعيوب ، إلخ.وتصنيفها ومعالجتها وفقا لقواعد محددة مسبقاعلى سبيل المثال، إرسال PCB غير مؤهل إلى منطقة معينة أو توفير إشارات إنذار متوافقة.
5الاتصال بمعدات أخرى: عادة ما يكون لجهاز تحميل PCB القدرة على الاتصال بمعدات وأنظمة آلية أخرى ، مثل أنظمة التفتيش الإلكترونية ، ومتفريغات PCB ، وأنظمة التخزين ، إلخ.هذا الاتصال يسمح بتشغيل سلس وفعال لعملية الإنتاج بأكملها.
الخصائص
1نظام التحكم بـ (باناسونيك)
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
التطبيق
هذه الآلة تستخدم لتحميل لوحات PCB العارية إلى خط SMT ، وتحميل لوحات الدوائر.
المواصفات
| الوظيفة | تستخدم لتحميل PCB العاري إلى خط SMT بعد استلام إشارة الماكينة أسفل التيار. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-DS400 | HS-DS530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 503 × 770 × 1200 مم | 600*920*1200ملم |
| الوزن | 110 كجم | 130 كجم |
