| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

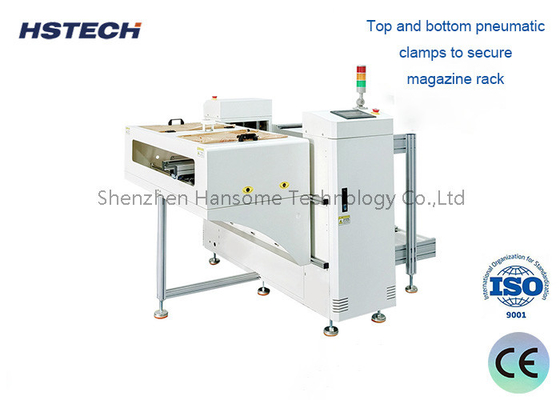

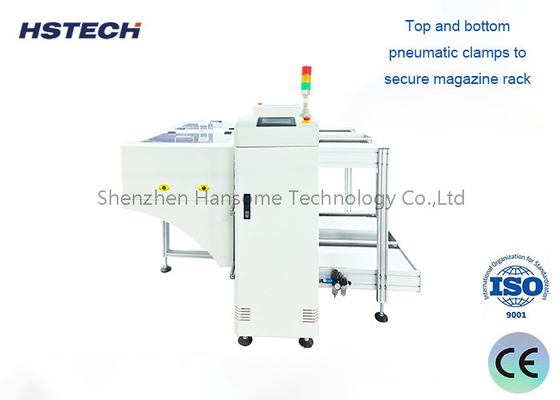

SMEMA برج الإشارة ضوء معدات معالجة PCB NG OK PCB Unloader مع مجلة مزدوجة جمع
تقدم
جهاز NG OK PCB Unloader هو جهاز يستخدم في عمليات التصنيع الإلكترونية الآلية لتفريغ لوحات الدوائر المطبوعة (PCBs) المعيبة (NG) والجيدة (OK) من خط الإنتاج.
الوظيفة الرئيسية لـ NG OK PCB Unloader هي فصل PCB غير المؤهل (NG) و PCB المؤهل (OK) بناءً على نتائج الحكم من نظام الكشف الإلكتروني ،ونقلهم خارج خط الإنتاج لمعالجة تصنيف لاحقة.
NG OK PCB Unloader عادة ما يكون له الميزات والوظائف التالية:
1وظيفة التفريغ والفصل: NG OK PCB Unloader يستخدم أجهزة ميكانيكية آلية لتفريغ PCBs على خط الإنتاج من أحزمة النقل أو أنظمة النقل الأخرى.يمكن أن يرسل PCBs غير مؤهل و PCBs مؤهل إلى مخرجات أو مناطق تخزين مختلفة على التوالي وفقا لنتائج نظام التفتيش الإلكتروني.
2قدرات فرز وتصنيف: يمكن لـ NG OK PCB Unloader تصنيف وتخزين PCBs المعيب (NG) والجيد (OK) وفقًا للقواعد المحددة مسبقًا.يمكن أن يرسل PCB إلى موقع التخزين المقابلة أو منفذ بناء على الشعار على PCBنتائج الاختبارات الإلكترونية أو معايير أخرى.
النقل والتراص: NG OK PCB Unloader عادة ما يكون لديه القدرة على نقل وتراص PCBs بعد تفريغها.يمكن أن يرتب PCBs في طريقة التراص معينة لتسهيل المعالجة والإدارة اللاحقة.
3السرعة والدقة: يحتوي جهاز NG OK PCB Unloader على عملية عالية السرعة ودقيقة ، قادرة على تفريغ وتفريق PCB بسرعة ودقة في وقت قصير.هذا يساعد على تحسين كفاءة الإنتاج وتقليل الأخطاء البشرية في عملية التصنيع.
4الاتصال بمعدات أخرى: يمكن عادةً توصيل جهاز NG OK PCB Unloader بالمعدات والأنظمة الآلية الأخرى ، مثل أنظمة التفتيش الإلكترونية ، ومجموعات PCB ، وأنظمة التخزين ، إلخ.هذه الاتصال يجعل عملية التصنيع بأكملها أكثر تماسكا وكفاءة.
المواصفات
| النموذج | HS-NK |
| مقاس PCB | (50*50) ~ ((350*250) ملم |
| حجم المجلة | 355*320*565ملم |
| وقت تحميل PCB | حوالي 6s |
| وقت استبدال المجلة | ثلاثونات |
| إمدادات الطاقة | AC100-230V، مرحلة واحدة، ماكس300A |
| إمدادات الهواء | 4-6 بار، ماكس 10L/min |
| ارتفاع النقل | 900±20ملم |
| اتجاه النقل | L إلى R،أو R إلى L9 ((اختياري) |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | أعلى 1pc، أسفل 1pc، أو مخصصة |
| خيارات مسافة الخطوة | 1-4 ((10 ملم مسافة) |
| مقاس الجهاز | 1460*1500*1200mm |
| الوزن | حوالي 210 كجم |
الخصائص
1، التحكم في شاشة اللمس بالألوان الحقيقية
2، PLC باناسونيك
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
