| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250DUL |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.
تقدم

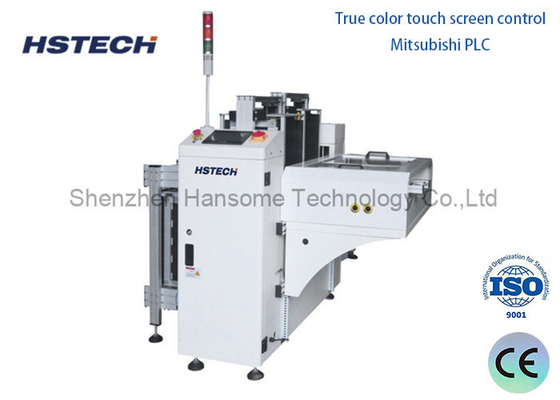

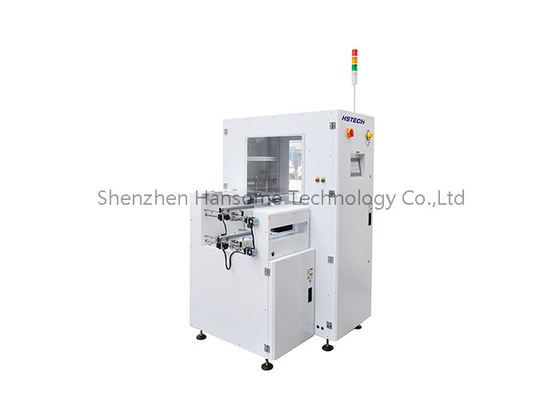

جهاز إفراج PCB مزدوج السكة الحديدية هو جهاز يستخدم في خطوط إنتاج PCB (لوحة الدوائر المطبوعة ، لوحة الدوائر المطبوعة) لإفراج لوحات PCB تلقائيًا.
فيما يلي مبادئ العمل العامة وخصائص جهاز إفراج PCB مزدوج السكة الحديدية:
1تصميم محور مزدوج: عادة ما يكون لجهاز تحميل PCB مزدوج السكة الحديد تصميم محور مزدوج ، يتم استخدام مسار واحد لتفريغ لوحات PCB المكتملة من خط الإنتاج ،ويستخدم المسار الآخر لإعادة ألواح النقل الفارغة إلى نقطة بداية خط التجميع لاستمرار الاستخدام.
2التفريغ التلقائي: تم تجهيز هذه المعدات بوظائف التشغيل الآلي لتفريغ ألواح PCB من خط التجميع إلى المواقع المحددة من خلال أحزمة نقل أو أنظمة الذراع الروبوتية الأخرى.هذه يمكن أن تكون منطقة تخزين، محطة تفتيش أو المرحلة التالية من الإنتاج.
3مستقر وموثوق به: مزدوج السكك الحديدية PCB Unloader لديه هيكل مستقر ونظام تحديد المواقع الدقيق لضمان استقرار ودقة لوحات PCB أثناء التفريغ.هذا يساعد على تجنب التلف أو سوء الاستخدام.
4النقل والمحاذاة: عادة ما يكون للمعدات نظام الحزام الناقل الذي ينقل لوحات PCB بشكل موثوق ويمحيها في الموقف الصحيح.هذا يضمن تفريغ دقيق ومعالجة لاحق من لوحة PCB.
5التحكم القابل للبرمجة: يتم تجهيز محرك تحميل PCB مزدوج السكة الحديدية بنظام تحكم يمكن برمجته وتعديله حسب الحاجة. معايير التشغيل مثل سرعة النقل ،يمكن تعيين موقع التفريغ والمواءمة وفقًا لأحجام لوحات PCB المختلفة ومتطلبات الإنتاج.
المواصفات
| النموذج | HS-250DULD |
| مقاس PCB | (50*50) ~ ((350*250) ملم |
| حجم المجلة | 355*320*565ملم |
| وقت تحميل PCB | حوالي 6s |
| وقت استبدال المجلة | ثلاثونات |
| إمدادات الطاقة | AC100-230V، مرحلة واحدة، ماكس300A |
| إمدادات الهواء | 4-6 بار، ماكس 10L/min |
| ارتفاع النقل | 900±20ملم |
| اتجاه النقل | L إلى R،أو R إلى L9 ((اختياري) |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | أعلى 1pc، أسفل 1pc، أو مخصصة |
| خيارات مسافة الخطوة | 1-4 ((10 ملم مسافة) |
| مقاس الجهاز | 1460*1500*1200mm |
| الوزن | حوالي 210 كجم |
الخصائص
1، التحكم في شاشة اللمس بالألوان الحقيقية
2(ميتسوبيشي)
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
سيناريوهات التطبيق
نهاية الخلفية لخط إنتاج SMT:في خط إنتاج تكنولوجيا التثبيت السطحي (SMT) ، يتم تركيب مختلف المكونات الإلكترونية على لوحة PCB بواسطة آلة التثبيت ،وبعد ذلك بعد عملية اللحام مثل اللحام من جديد، ستصل لوحة الـ PCB إلى جهاز تفريغ PCB مزدوج المسار من خلال مسار النقل. في هذا الوقت ، سيفصل جهاز التفريغ لوحة الـ PCB مع المكونات المطاطية من خط إنتاج SMT ،ومن ثم نقلها إلى رابط التفتيش التالي، مثل معدات AOI (التفتيش البصري التلقائي) ، للتحقق من جودة اللحام وما إذا كان وضع المكونات صحيحًا.
التكامل مع خطوط الإنتاج الآلية:يمكن دمج جهاز تفريغ PCB مزدوج المسار بشكل جيد مع نظام إنتاج PCB الآلي بأكمله.يمكن أن تتلقى التعليمات من نظام تحكم خط الإنتاج من خلال واجهات الاتصال (مثل واجهة إثنتر الصناعية أو واجهة RS-485، الخ) ، مثل بدء تفريغ، وقف تفريغ، ضبط عرض المسار، الخ. بالإضافة إلى ذلك، فإنه يمكن أيضا ردود فعل معلومات الحالة الخاصة بها (مثل ما إذا كانت المعدات تعمل بشكل طبيعي،ما إذا كان هناك عيب، عدد لوحات PCB المفصولة ، الخ) إلى نظام التحكم في خط الإنتاج لتحقيق إدارة ذكية لعملية الإنتاج بأكملها.
