| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

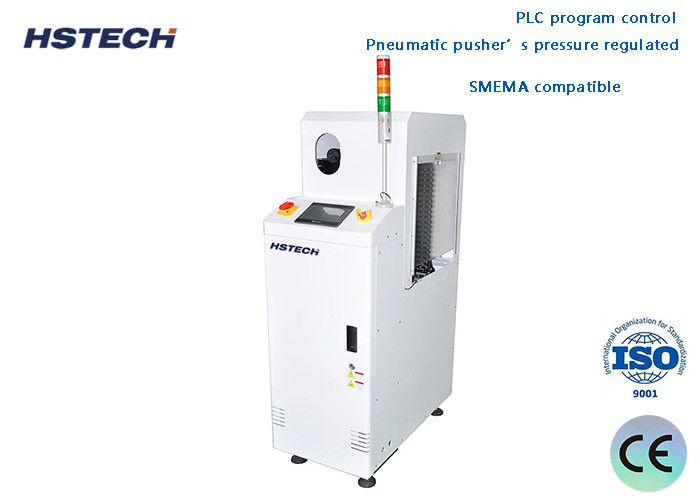

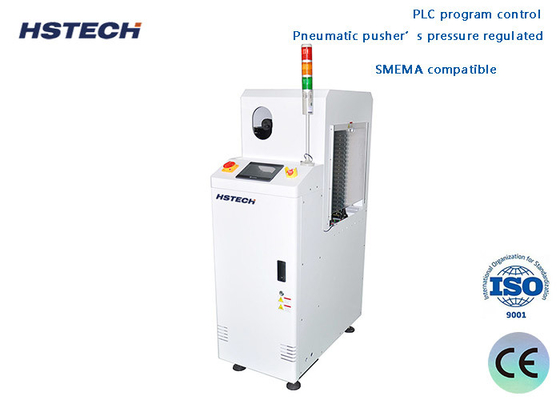

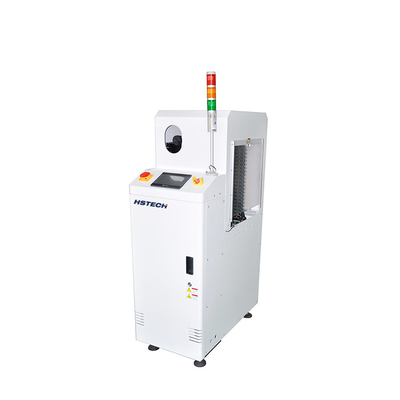

عالية الجودة الشاشة اللمسية أجهزة معالجة لـ PCB عازل لـ PCB مع SMEMA متوافق
تقدم
عازل PCB هو جهاز يستخدم لتحقيق الاستقرار وتعديل سرعة النقل وموقف لوحات الدوائر المطبوعة (PCBs) على خط الإنتاج. يستخدم على نطاق واسع في عمليات التصنيع الإلكترونية ،وخاصة في عمليات تجميع وتركيب PCB (SMT).
مقدمة عامة لـ PCB buffer
1الوظيفة:تستخدم آلة عازلة PCB بشكل رئيسي لتحقيق التوازن وتعديل سرعة نقل لوحات PCB على خط الإنتاج لتجنب المشاكل الناجمة عن انتقال سريع جدا أو بطيء جدا على خط الإنتاجيمكن أن يعمل كـ عازل لنقل لوحات PCB من العملية السابقة إلى العملية التالية لضمان استمرارية واستقرار خط الإنتاج.
2التحكم في النقل: أجهزة عازلة PCB تنقل لوحات PCB من موقع إلى آخر من خلال نظام نقل ، مثل الحزام النقل أو الدوار.عادة ما تكون مجهزة بأجهزة استشعار وأنظمة تحكم لمراقبة وتعديل سرعة النقل لضمان نقل سلس وموضع لوحة PCB.
3تعديل العازل: يمكن لجهاز عازل PCB تعديل طول و سعة العازل وفقًا لاحتياجات خط الإنتاج.هذا يمكن أن يستوعب سرعات الإنتاج المختلفة وأحجام لوحات PCB.
4التشغيل الآلي: عادة ما يكون لآلات عازلة PCB وظائف تشغيل آلية ، بما في ذلك التغذية الآلية ، والنقل ، والموضع والتفريغ.هذا يمكن أن يقلل من العمليات اليدوية وتحسين كفاءة الإنتاج.
5حماية PCB: عادة ما تستخدم عازلات PCB طرق غير اتصالية أو منخفضة الاتصال أثناء النقل لتجنب التلف أو تلوث لوحة PCB.
6التكامل بين النظام: يمكن دمج آلات عازلة PCB مع معدات أخرى وخطوط إنتاج لتشكيل نظام إنتاج آلي كامل.عادة ما يستخدم جنبا إلى جنب مع معدات تجميع PCBآلات الطباعة ومعدات اللحام الخ
الخصائص
1استخدموا لوحة التحكم بالغشاء
2وضع FIFO، LIFO، Loader، Unloader، Reject تم تحديده.
3- مؤشر سريع وسلس ودقيق.
4المقبضات الهوائية المقدمة لمواءمة المجلة.
5ضغط الدفع الهوائي منظم
6نظام الحدود المقدمة.
7إضافية المجلات تخزين العازل القدرة المتاحة عند الطلب.
8متوافق مع SMEMA.
التفاصيل التقنية
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت دورة الطائرة | حوالي 20 ثانية |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجزء السفلي: 1 مجلة |
| الإشارة | (SMEMA) |
| الخيارات | 1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
المواصفات
| النموذج | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1250*1200*1600 مم | 1460*1360*1600 مم | 1610*1480*1600ملم | 1610*1620*1600ملم |
| الوزن | 170 كجم | 230 كجم | 300 كجم | 330 كجم |
