| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
عازل شفرة PCB القابلة للاستمرار Mahicne شفرة Miving PCB منفصل مع وظيفة الحث
مقدمة
هذه الآلة ((HS-300) هي شفرة تحريك فاصل للوحة، وذلك باستخدام التصميم الدائري العلوي والأسفل الشفرة الخطية، قبل القطع، وضعت الخروط في على الشفرة الخطية،الشفرة الدائرية العليا تتحرك لإنهاء الرماح، والضغط القوي منخفض نسبيا، واللوحة لا تحتاج إلى تحريك سوف تحمي المكونات على اللوحة، وتجنب التلف.
الخصائص والوظائف:
طرق القطع: تستخدم آلات PCB depanel طرق قطع مختلفة. وتشمل الطرق الشائعة شفرات القطع وشفرات المنشار وسكاكين V وقطع الليزر ، إلخ.طريقة القطع المحددة تعتمد على المادة، سمك ومتطلبات لوحة PCB.
التشغيل الآلي: عادة ما يكون لآلات تقسيم الألواح وظائف تشغيل آلية ، بما في ذلك التغذية الآلية ، والوضع ، والقطع والتفريغ ،لتحسين كفاءة الإنتاج وسهولة التشغيل.
تحديد المواقع والمحاذاة: عادة ما يتم تجهيز أجهزة تحديد المواقع و محاذاة PCB لضمان مواقع و زوايا القطع الدقيقة. يمكن تحقيق ذلك من خلال التعرف على الصورة ،أجهزة استشعار أو مشبك ميكانيكي.
دقة القطع: نظرًا لأن هناك مكونات صغيرة الحجم والخطوط والطوابق على الـ PCB ،يجب أن يكون للقطاع قدرات قطع عالية الدقة لضمان جودة لوحة الدوائر المنقسمة.
تحكم PLC: عادة ما يتم تشغيل آلات تقسيم الألواح والتحكم بها بواسطة نظام التحكم المنطقي القابل للبرمجة (PLC) ،يمكن برمجتها حسب الحاجة لتحقيق قطع بأحجام وأشكال مختلفة.
سرعة القطع: عادة ما تكون سرعة القطع للقطاع قابلة للتعديل ويمكن تعديلها حسب الحاجة لتحقيق كفاءة إنتاجية مثالية.
حماية السلامة: من أجل ضمان سلامة المشغلين ، عادة ما تكون أجهزة تحكم PCB مجهزة بأجهزة سلامة ، مثل الأغطية الواقية وأزرار وقف الطوارئ وأجهزة استشعار السلامة.
الخصائص
1، هذه الآلة يمكن أن تستخدم لقطع جميع أنواع الألواح مع فتحة V.
2تصميم الشفرة القوي، يمكن تشكيل الشفرة مرتين على الأقل.
3، يمكن تعديل ارتفاع الشفرة الدائرية لتناسب أنواع مختلفة من PCB مع مكونات مختلفة الارتفاع.
4، تحريك الشفرة، وتوتر قوة منخفضة نسبيا، التحكم في محرك واحد العصا، عملية سهلة ومريحة.

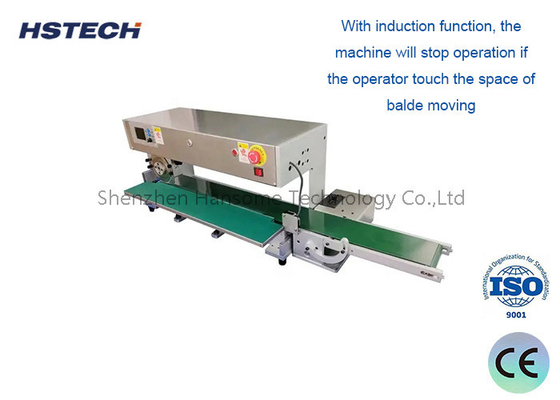

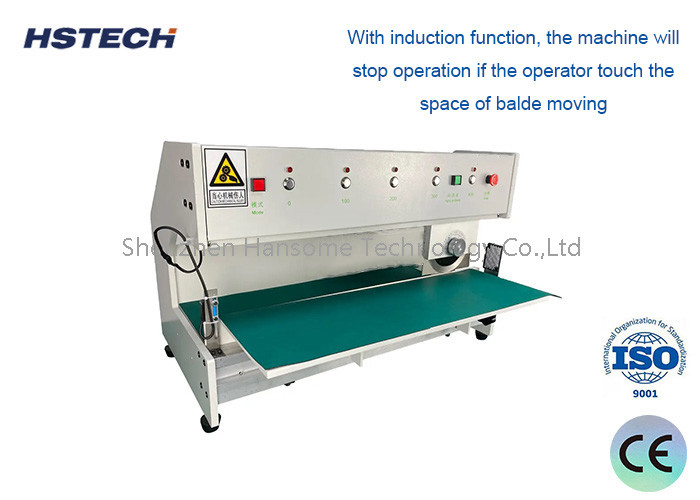

5، مع وظيفة الحث، والآلة سوف تتوقف عن العمل إذا كان المشغل لمس مساحة الحركة بالد.
6الأمن، مع جهاز حماية مزدوج، لا داعي للقلق حول مشكلة إنتاج الأمن.
7، متينة، باستخدام عالية الجودة النصل المواد الجيدة.
المواصفات
| النموذج | HS-300 | |||
| الجهد | 110V/220V ((اختياري) | |||
| القوة | 100 واط | |||
| طول القطع الفعال | 5-360ملم | |||
| حجم الشفرة | الشفرة الدائرية φ125 * 3mm ، الشفرة الخطية 360 * 45 * 6mm | |||
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة | |||
| سرعة الفصل | 300ملم/ثانية | |||
| سمك قطع V | ثلث اللوحة | |||
| عرض الفصل | أفضل 1-200 ملم | |||
| حجم الجهاز | 620*320*450 مم | |||
| الوزن | 50 كجم | |||
