| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-320 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

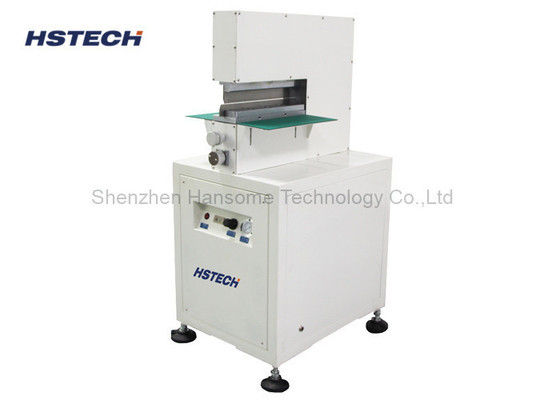

معدات إزالة لوحة PCB من الطاقة الهوائية V Cut PCB Depanelizer مع قطع شفرة خطية مزدوجة
تقدم
محرك تحديد الصور هو جهاز يستخدم لتقسيم ألواح الدوائر المطبوعة الكبيرة (PCBs) إلى ألواح فردية أصغر الحجم. إنها أداة مهمة في عملية تصنيع الإلكترونيات ،تستخدم لفصل لوحة PCB الإجمالية إلى لوحات دوائر فردية يمكن استخدامها للتجميع.
الخصائص والوظائف:
1طرق القطع:تستخدم آلات PCB depanel طرق قطع مختلفة. وتشمل الطرق الشائعة شفرات القطع وشفرات المنشار وسكاكين V وقطع الليزر ، إلخ. تعتمد طريقة القطع المحددة على المادة ،سمك ومتطلبات لوحة PCB.
2. التشغيل الآلي:عادة ما تحتوي آلات تقسيم الألواح على وظائف تشغيل آلية ، بما في ذلك التغذية الآلية ، والوضع ، والقطع والتفريغ ، لتحسين كفاءة الإنتاج وسهولة التشغيل.
3.الموقع والمحاذاة:عادة ما يتم تجهيز أجهزة تحديد المواقع وتحديد المواقع لضمان مواقف الزوايا الدقيقة للقطع. ويمكن تحقيق ذلك من خلال التعرف على الصورة ،أجهزة استشعار أو مشبك ميكانيكي.
4دقة القطع:نظرًا لأنه قد يكون هناك مكونات وصفائح وأحزمة صغيرة الحجم على PCB ، يحتاج المقسّم إلى قدرات قطع عالية الدقة لضمان جودة لوحة الدوائر المقسّمة.
5.تحكم PLC:عادة ما يتم تشغيل آلات تقسيم الألواح والتحكم فيها بواسطة نظام التحكم المنطقي القابل للبرمجة (PLC) ، والذي يمكن برمجته حسب الحاجة لتحقيق قطع بأحجام وأشكال مختلفة.
6سرعة القطع:سرعة القطع للقطاع عادة ما تكون قابلة للتعديل ويمكن ضبطها حسب الحاجة لتحقيق كفاءة إنتاجية مثالية.
7حماية السلامة:من أجل ضمان سلامة المشغلين، عادة ما تكون أجهزة تحديد الصور PCB مجهزة بأجهزة السلامة، مثل الأغطية الوقائية وأزرار وقف الطوارئ وأجهزة استشعار السلامة.
الخصائص

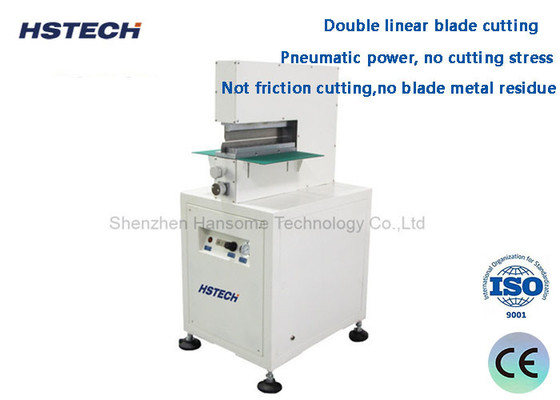

1، قطع شفرة خطية مزدوجة، مناسبة للوحة رقيقة SMD، لوحة الألومنيوم، وجميع أنواع ألواح السماكة، نطاق القطع أقل من 2 مم، لا مشكلة السلامة.
2خفض التوتر الداخلي إلى أقل من 500 يو إي،حماية المكونات من الأضرار.
3لا يوجد جرح ، لا يوجد بقايا معدنية من الشفرة
4قوة هوائية، لا توجد ضغوط قطع
5، يمكن تعديل كلا من الشفرة العليا والأسفل، واستخدام المقبض لتعديل الفجوة على أساس سمك الابرة، تتناسب مع سمك الخندق V.
المواصفات
| النموذج | HS-320 |
| طول القطع الفعال | 350mm ((حجم أكبر تحتاج إلى تخصيص) |
| حجم الجهاز | 650*500*1130ملم |
| ضغط الهواء | 0.5~0.7Mpa |
| ارتفاع المكونات العليا | 39mm ((ماكس) |
| ارتفاع المكونات الأسفل | 19mm ((ماكس) |
| نطاق سمك الـ Pcb | 0.1-2.0mm ((مع خندق V)0.1-1.0mm ((بدون خندق V) |
| استهلاك الهواء | 200-400 ((L/min) |
| الوزن | 200 كجم |

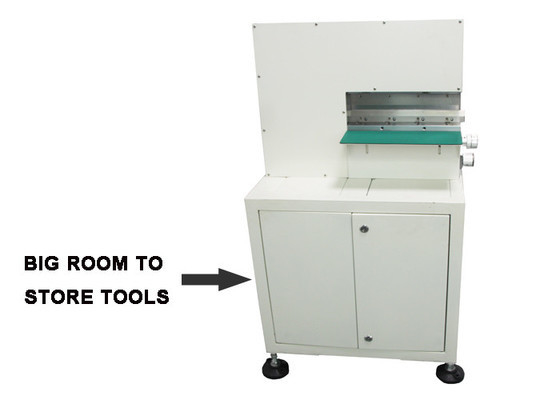

تصميم خاص مع غرفة كبيرة يمكن تخزين العديد من الأدوات
العداد والحاوية الهوائية ذات الحجم الكبير
