| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

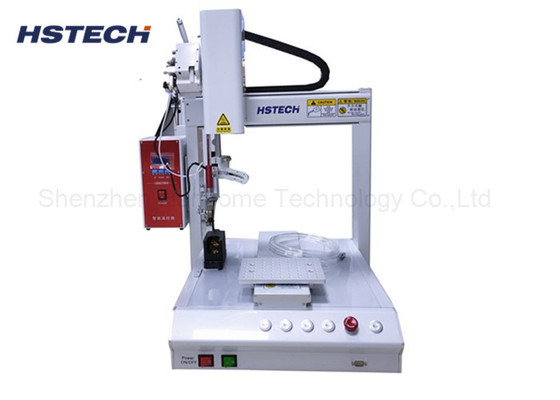

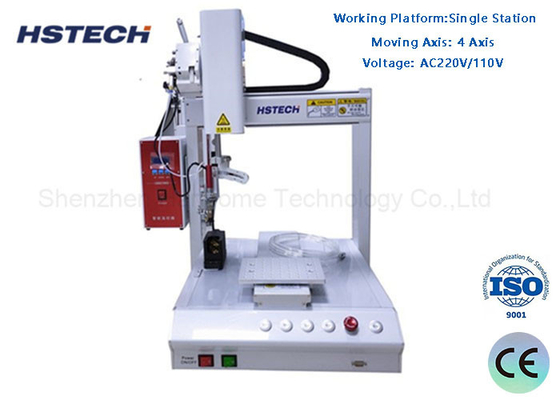

محطة عمل واحدة روبوت لحام طاولة 360 درجة مع نظام فلتر تنقية الدخان
تقدم
الروبوت الآلي لحام هو جهاز آلي، نظام روبوتي يستخدم لأداء عمليات اللحام. إنه يجمع بين تكنولوجيا الروبوتات وتكنولوجيا اللحام لتحقيق كفاءةعمليات لحام دقيقة ومستقرة في الإنتاج الصناعي.
هيكل المعدات
ذراع الروبوت: يحتوي على العديد من المفاصل ودرجات الحرية للحركة المرنة ومسارات اللحام.
أداة اللحام: عادة ما تكون بندقية لحام أو أداة لحام تستخدم لتوفير قوس اللحام أو ضغط اللحام.
نظام التحكم: يتضمن جهاز تحكم الروبوت وبرنامج البرمجة للسيطرة على تحرك الروبوت وتوجيه عمليات اللحام.
نظام الإدراك: قد يتضمن نظام الرؤية، أجهزة استشعار القوة، الخ.تستخدم لاستشعار وتعديل المعلومات مثل موقف القطعة و شكل اللحام في الوقت الحقيقي خلال عملية اللحام.
مبدأ العمل
التخطيط والبرمجة: استخدام برامج متخصصة لتخطيط وبرمجة مهام اللحام وتحديد مسارات اللحام وسرعات اللحام ومعلمات اللحام ، إلخ.
حركة الروبوت: وفقًا لتعليمات البرمجة ، تنفذ ذراع الروبوت تلقائيًا مسار اللحام وتدرك عملية اللحام من خلال حركة المفاصل وحركة المحور.
عملية اللحام: يسيطر الروبوت على أداة اللحام، وذلك بتطبيق قوس اللحام أو ضغط اللحام لربط مادة اللحام (مثل سلك اللحام) بالقطعة.
تعديل في الوقت الحقيقي: من خلال ردود فعل نظام الاستشعار وتعديل نظام التحكميمكن للروبوت أن يشعر ويقوم بتعديل المعلمات مثل الموقف والقوة أثناء عملية اللحام في الوقت الحقيقي لضمان جودة اللحام واستقراره.
الانتهاء من المهمة: عند الانتهاء من مهمة اللحام ، سوف يوقف الروبوت عملية اللحام وينتظر المهمة التالية أو عمليات أخرى.
الوظائف والميزات
دقة عالية وتكرارية: أجهزة الروبوتات لحام قادرة على حركات عالية الدقة وعمليات لحام، والحفاظ على جودة لحام ثابتة خلال المهام المتكررة.
إنتاج فعال: بالمقارنة مع لحام اليدوي ، يمكن أن تحقق روبوتات الحام عمليات لحام مستمرة وسرعة عالية ، مما يحسن من كفاءة الإنتاج والقدرة.
قابلية التكيف المرنة: عادة ما يكون لروبوتات اللحام قدرات برمجة مرنة ويمكن أن تتكيف مع مسارات اللحام المختلفة وأشكال قطعة العمل ومتطلبات اللحام ،وهي مناسبة لتطبيقات لحام مختلفة.
السلامة: يحتوي روبوت اللحام على نظام تحكم سلامة يمكنه مراقبة وحماية الموظفين والمعدات المحيطة بهم ، مما يحسن سلامة بيئة العمل.
تسجيل البيانات وتحليلها: عادة ما يكون لدى روبوتات اللحام وظائف تسجيل البيانات وتحليلها ، والتي يمكن أن تجمع البيانات أثناء عملية اللحام وتقوم بتحليل الجودة وتشخيص الأخطاء.
الخصائص
1، التشغيل التلقائي الكامل في خطوة واحدة، بما في ذلك اللحام التلقائي، التنظيف التلقائي، التعب التدخين التلقائي، الخ
2، مناسبة لجميع المكونات وإدراج مكونات اللحام.

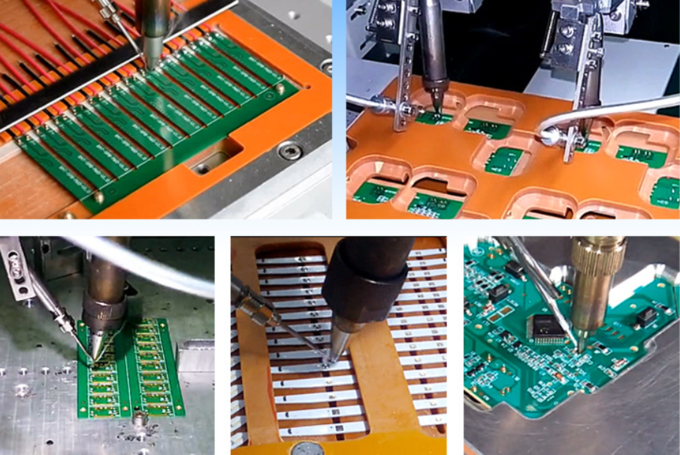

3، متاح للوضع، السحب، الدائرة، المنحنى وغيرها من ألواح PCB اللحام غير العادية.
4، ذروة اللحام المزدوجة، محطة العمل المزدوجة، الكفاءة العالية في العمل الدائري، والحفاظ على تعمل الآلة في كل وقت.
5، التحكم الدقيق في حجم القطن وتلحين الاتساق ، يمكن أن يوفر ما لا يقل عن 30٪ حجم القطن مقارنة مع اللحام اليدوي.
6جهاز تحكم عالي الجودة في التدفئة ودرجة الحرارة، دقة درجة الحرارة عند ±2 درجة مئوية.
7، نظام تصفية الدخان، تمديد عمر الحديد اللحام، وتحسين جودة اللحام.
8، الآلة مع وظيفة التنظيف التلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا، وتطويل عمر الحديد اللحام.
المواصفات
| النموذج | HS-S5331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم |
| محور R | 360 درجة |
| السرعة المتحركة X/Y1/Y2/Z | ماكس 300mm/s |

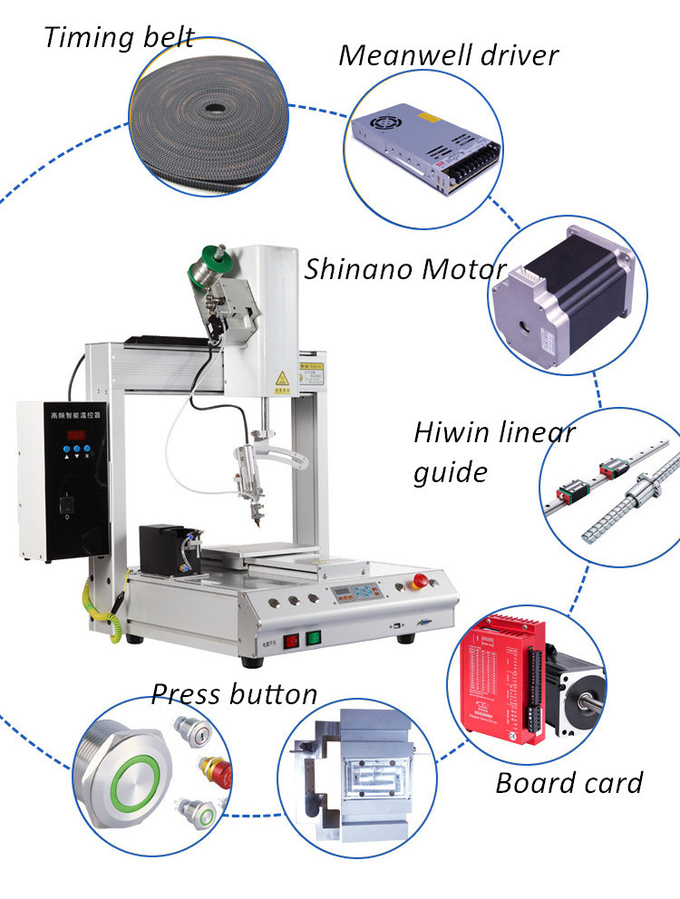

| نظام القيادة | محرك خطوة، حزام توقيت |

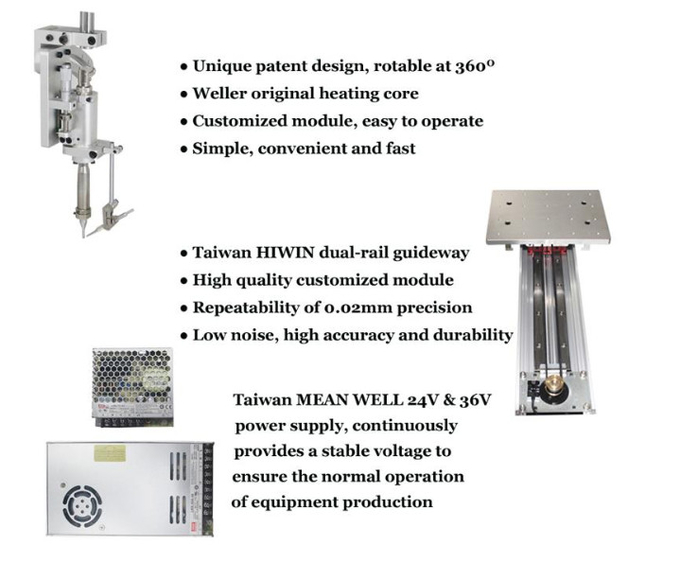

| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | برنامج يدوي مع قلادة تعليمية |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| مستند دعم | CAD |
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 85 كجم |
| مقاس الجهاز | 680*585*800ملم |
