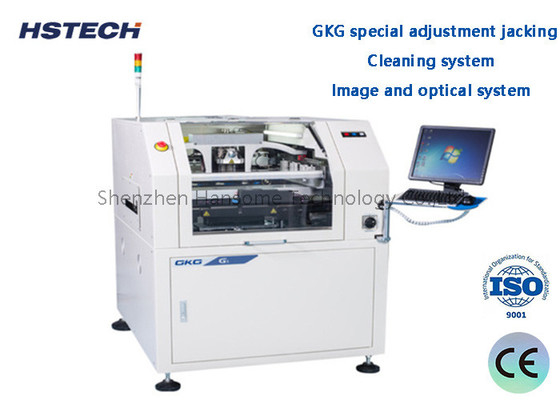

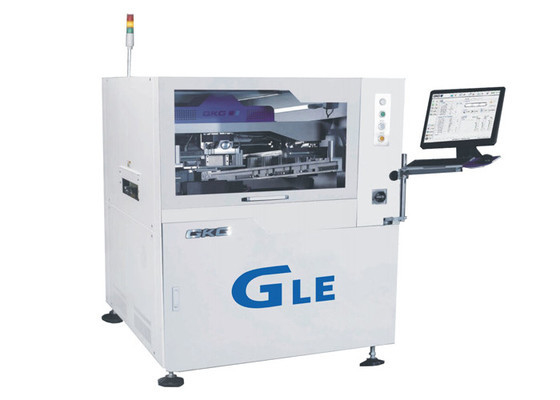

طابعة شاشة لمسة 2D أوتوماتيكية باستخدام نظام التشغيل Windows XP/Win7 للتجميع الإلكتروني
مقدمة
الطابعة الآلية هي جهاز فعال يستخدم لتطبيق معجون اللحام على لوحات الدوائر المطبوعة (PCBs).هو واحد من المعدات الرئيسية في عملية التجميع SMT (التكنولوجيا الجبلية السطحية)يتم استخدامه لتطبيق معجون اللحام بدقة على المسامير على PCB لتحقيق اللحام للمكونات و PCB في عملية اللحام اللاحقة. فيما يلي إجمالي.
إدخال آلات الطباعة الآلية
هيكل المعدات: الآلات الآلية للطباعة بالشبكة تتكون عادة من المكونات الرئيسية التالية:
مقعد العمل:تستخدم لدعم ووضع PCB.
جهاز تثبيت الشبكة الفولاذية:تستخدم لإصلاح الشبكة الفولاذية.
رأس الطباعة:مسؤول عن تطبيق معجون اللحام بالتساوي على الأقواس على اللوحة
نظام الرؤية:تستخدم للمساعدة في تحديد الموقع وتعديل وضعية الطباعة.
مبدأ العمل
التحضير: ضع الـ PCB على سطح العمل وتعديل وضعه وفقًا لحجم الـ PCB و علامات التوضيح.
إعداد الشبكة: قم بتثبيت الشبكة على مصراع الشبكة وتأكد من أن تكون متوازنة مع PCB.
تحديد الموقع والمعايرة: استخدم نظام الرؤية لوضع ومعايرة اللوحة الورقية والقلم الرئيسي لضمان دقة الطباعة ودقة.
تطبيق معجون اللحام: تشغيل الطابعة ذاتية النمط ، يطبق رأس الطباعة معجون اللحام بالتساوي على الشبكة ،ومن ثم كشط معجون اللحام من خلال فتحات الشبكة بحيث يمكن تطبيقها بدقة على وسائد من PCB.
تفريغ اللوحة: بعد الانتهاء من الطباعة، قم بإزالة اللوحة المغطاة بعصيدة اللحام من سطح العمل.
الوظائف والميزات
1دقة عالية و قابلية للتكرار: آلة الطباعة الآلية للقوالب ذاتية الوضوح لديها رأس طباعة عالية الدقة ونظام رؤية دقيق.والتي يمكن أن تحقق حتى تطبيق معجون اللحام على المسامير ونتائج طباعة متسقة للغاية.
2ضبط سريع و قابلية للتكيف: عادة ما تحتوي طابعات القوالب الآلية على وظائف ضبط سريع و إعداد تلقائي ، والتي يمكن أن تتكيف مع أحجام وأنواع مختلفة من PCB ،وكذلك متطلبات مختلفة لسمك معجون اللحام.
3تحديد الموقع بمساعدة الرؤية: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.
4كفاءة إنتاج عالية: بالمقارنة مع الطباعة شبه الآلية أو اليدوية ، يمكن أن تحقق آلات الطباعة الآلية للقوالب الطباعة سريعة ومستمرة ، وتحسين كفاءة الإنتاج ،وتقليل وقت التشغيل اليدوي وتكاليف العمالة.
المواصفات
| النموذج | G5 |
| حجم القلم | 370x370mm ((حجم الدقيقة) |
| 737x737mm ((حجم أقصى) | |
| 20-40mm ((سمك) | |
| الحجم الأقصى لـ PCB | 400×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| صفحة التشطيب | أقصى 1٪ من قطر PCB |
| ارتفاع النقل | 900±40ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، يمكن تعديلها |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العصابة العليا / العصابة الجانبية
|
| رأس الطباعة |
رأسين طابعيين متحركين مستقلين
|
|
ضغط المكنسة
|
0.5 ~ 10 كجم (تحكم البرنامج)
|
|
سرعة الطباعة
|
6-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
|
نظام التنظيف
|
امتصاص الفراغ المعزز، الجاف، الرطب، الفراغ ثلاثة أنماط
|
|
CCD FOV
|
8×6ملم
|
| نطاق ضبط الجهاز |
X: ± 3mm ، Y: ± 7 mm ، θ: ± 2°
|
| الرؤية |
البحث للأعلى/أسفل البصريات الهيكل/CCD/الهيومتري نمط مطابقة
|
مواصفات الجهاز بأكمله
|
دقة الموقع المتكررة
|
± 0.01mm
|
|
دقة الطباعة
|
±0.025mm
|
|
وقت الدورة
|
<8 ثانية
|
|
تغيير المنتج
|
قديم:<3دقائق,جديد:<5دقائق |
|
إمدادات الهواء
|
4~6 كغ/سم
|
| إمدادات الطاقة |
AC:220±10٪، 50/60HZ، 2.5KW
|
| طريقة التحكم | البنك المركزي |
| نظام التشغيل |
ويندوز XP/Win7
|
|
أبعاد الجهاز
|
1140 ((L) × 1364 ((W) × 1404 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
