الاسم التجاري: | HSTECH |
رقم الطراز: | HS-P224 |
الـ MOQ: | 1 مجموعة |
السعر: | قابل للتفاوض |
شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
القدرة على التوريد: | 100 مجموعة شهريا |

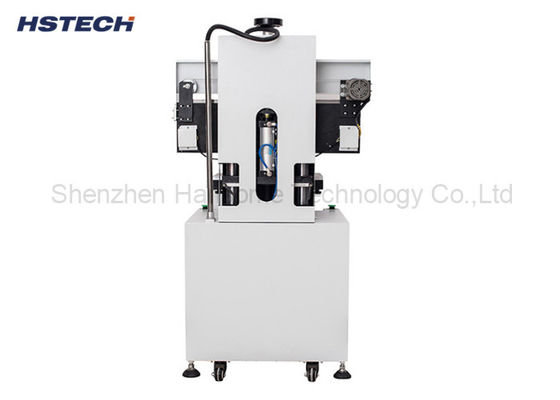

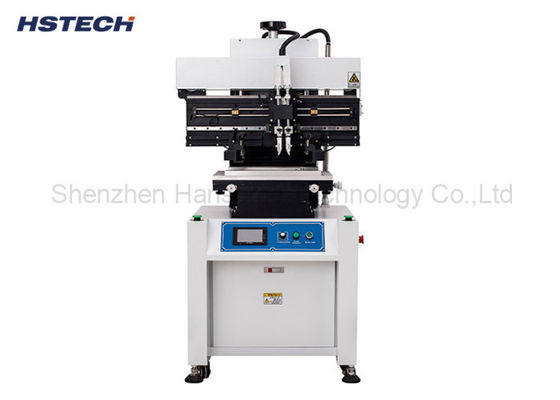

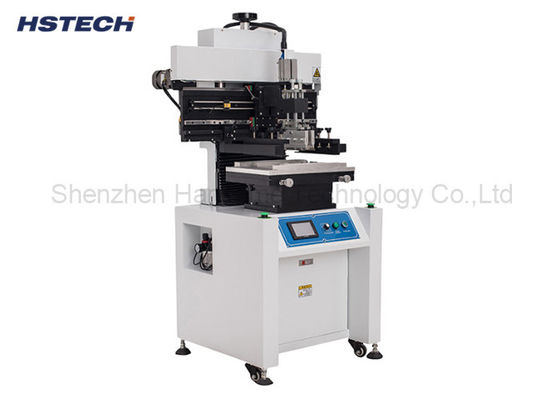

طابعة شاشة نصف تلقائية ذات مرحلة واحدة آلة صبغ اللحام للطباعة صبغ اللحام مع مقشّش
تقدم
الطابعة شبه التلقائية لللحام هي جهاز يستخدم لتطبيق لحام على لوحات الدوائر المطبوعة (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.
فيما يلي مقدمة عامة لآلات الطباعة شبه الأوتوماتيكية:
1هيكل المعدات: آلات الطباعة شبه الأوتوماتيكية للدباء عادة ما تتكون من المكونات الرئيسية التالية:
مقعد العمل: يستخدم لدعم ووضع PCB.
2.الطباعة Squeegee: مسؤولة عن تطبيق معجون اللحام بشكل متساو على الأغطية على PCB.
3جهاز تثبيت القوالب: يستخدم لتثبيت قوالب الطباعة لضمان تطبيق معجون اللحام الدقيق.
المواصفات
النموذج | HS-P224 |
اسم المنتج | طابعة شرائح نصف أوتوماتيكية |
الحجم الأقصى لـ PCB | 350×280ملم |
حجم طاولة الطباعة | 500×320ملم |
حجم إطار القالب | 470×370~750×550ملم |
دقة الطباعة | ± 0.02 ملم |
سمك PCB | 0.2~2.0ملم |
سرعة المكنسة | 0-100mm/s |
دقة التكرار | ± 0.02 ملم |
إمدادات الطاقة | مرحلة واحدة، AC220V/110V، 50/60Hz |
قوة الجهاز | 100 واط |
ضغط الهواء | 5-7kg/cm3 |
حجم الجهاز | 900*900*1680ملم |
وزن الجهاز | حوالي 300 كجم |
الخصائص
1-الآلة تتبنى نظام التحكم بـ PLC.
2. الآلة المدمجة فيإلى عداد 4 أرقام.
3البناء الرأسي، ورفع إطار الشاشة صعودا وهبوطا عموديا عن طريق الكهرباء، وتشغيل ضربة عكسية من رأس الطباعة إلى اليسار والحق العمل من قبل الدليل الخطي.
4يمكن ضبط إطار الشاشة صعودا وهبوطا لتلبية ارتفاع الاختلاف.
5.وضع الشبكة بأربع نقاط، دقة الطباعة ± 0.02mm،إطار الشبكة المرنة، يمكن استخدام شبكة مختلفة الحجم.
6، يمكن تعديل المكنسة، مريحة للكاشف الفولاذ المقاوم للصدأ خال من الرصاص، 200-350خيارات.
7، إصبع PIN مرن لوضع الـ PCB ، يمكن طباعة الـ PCB ذات الجانبين المزدوج.
8، الشاشة اللمسية LED يمكن تعديل سرعة مقشرة، أيضا استخدام عالية الجودة HIWIN العلامة التجارية دليل خطي.
9، يستخدم المكشّف اليمين واليسار تعديل تحكم محول التردد، يمكن تعيين سرعة الطباعة على الشاشة، وتأكد من سرعة الطباعة هو ثابت،ثم سمك الطباعة بشكل أكثر تساويا.
مبدأ العمل:
1التحضير: ضع PCB على سطح العمل وتعديل وضعه وفقًا لحجم PCB وعلامات التوضيح.
2إعداد الشبكة: ضع الشبكة المطبوعة (وتسمى أيضًا الشبكة) على مصباح الشبكة وتأكد من أن تكون متواءمة مع PCB.
3. تطبيق معجون اللحام: بدء الطابعة معجون اللحام شبه التلقائي، ونقل مقشّع الطباعة بسلاسة من خلال القالب، مقشّع معجون اللحام بالتساوي من خلال ثقوب القالب،وتطبيق معجون اللحام على لوحات PCB من خلال فتحات النموذج.
4إفراغ اللوحة: بعد الانتهاء من الطباعة، قم بإزالة اللوحة المغطاة بعلامة اللحام من سطح العمل.
الوظائف والميزات:
1الدقة والتكرارية: طابعة معجون اللحام شبه الأوتوماتيكية لديها دقة عالية وتكرارية ، مما يضمن التطبيق المتساوي والاتساق من معجون اللحام على الأدوات.
2التكيف والقدرة على التكيف: يمكن تعديل عدادات المطبوعة والقوالب لتلبية أحجام وأنواع مختلفة من أقراص PCB ، وكذلك متطلبات سمك معجون اللحام المختلفة.
3سهولة التشغيل: تشغيل طابعة معجون اللحام شبه الأوتوماتيكية بسيط نسبيا.تحتاج فقط إلى إجراء التعديلات المناسبة والإعدادات وفقا لمتطلبات PCB وملحومة معجون، ثم اضغط على زر البدء لبدء عملية الطباعة.
4كفاءة الإنتاج: بالمقارنة مع الطباعة اليدوية لللحام ، يمكن أن تحسن آلات الطباعة شبه الآلية لللحام كفاءة الإنتاج وتقلل من وقت التشغيل اليدوي وتكاليف العمالة.
