| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-DS400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

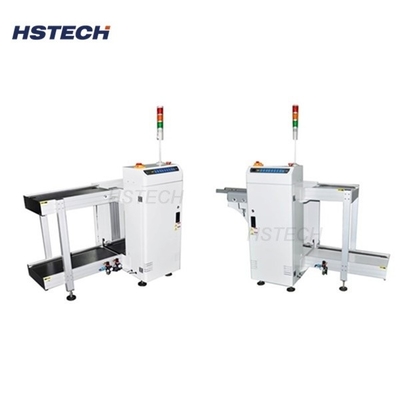

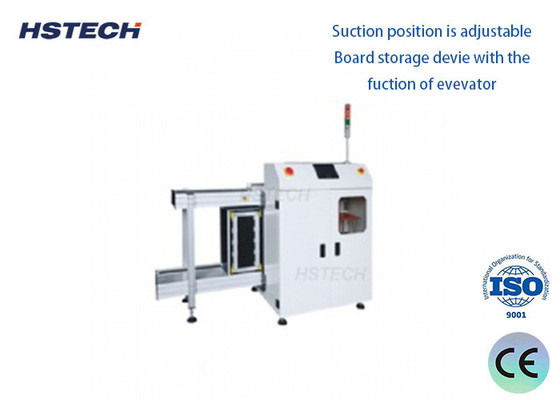

هيكل الألومنيوم Panasonic PLC التحكم في PCB المجردة لوحة المفتاح مع حزام النقل ESD
تقدم
محمول PCB هو جهاز يستخدم في التصنيع الإلكتروني لتحميل لوحات الدوائر المطبوعة (PCBs) تلقائيًا من موقع المدخل إلى خط الإنتاج.الهدف الرئيسي من آلة التحميل هو تحسين كفاءة ومستوى أتمتة خط الإنتاج.
فيما يلي بعض الخصائص ومبادئ عمل آلات تحميل PCB:
تحميل تلقائي: عادة ما تحتوي آلات تحميل PCB على وظائف تلقائية يمكن أن تحصل على PCB لتتم معالجتها من مواقع المدخلات (مثل المكدسات والحزام النقل ، إلخ).) ويتم نقلها تلقائيًا إلى عملية التصنيع أو المعدات التالية.
1.المحاذاة والموضع: يقوم محمل اللوحات بمحاذاة ووضع PCB لضمان وضعه بالضبط حيث هو مطلوب للخطوة التالية من العملية.ويتم تحقيق هذا عادة من خلال استخدام أدلة التنسيقأجهزة استشعار أو أنظمة رؤية.
2طريقة الإرسال: يمكن أن تستخدم آلة تحميل PCB طرق إرسال مختلفة ، مثل قضبان دفع هوائية ، أحزمة نقل ، سلاسل ، ذراع روبوتية ، إلخ.لتحريك PCB من موقع المدخل إلى موقع الهدف حسب الحاجة.
3الكفاءة وتكامل الخط: تم تصميم آلة التحميل لزيادة كفاءة وتشغيل آلي شامل لخط الإنتاج.يمكن دمجها بسلاسة مع معدات الإنتاج الأخرى (مثل آلات التثبيت)، آلات لحام الموجات، الخ) لتحقيق عمليات معالجة PCB الآلية.
4التنوع: بعض آلات تحميل PCB المتقدمة متعددة الاستخدامات ويمكن أن تستوعب أحجام وأشكال وأنواع مختلفة من PCBs.ويمكن تعديلها بسرعة ووضعها حسب الحاجة لتلبية متطلبات الإنتاج للمنتجات المختلفة.
ميزات آلات تحميل PCB تشمل:
1تحسين كفاءة الإنتاج: يمكن لعملية تحميل PCB الآلية تحسين كفاءة خط الإنتاج بشكل كبير وتقليل مدخلات العمالة ودورة المعالجة.
2تقليل أخطاء التشغيل: يمكن للعمل الآلي لآلة تحميل اللوحات أن يقلل من الأخطاء البشرية ويحسن من دقة ومتسقية المعالجة.
3خفض تكاليف العمالة: يمكن استخدام آلة تحميل الألواح لتقليل الحاجة إلى العمليات اليدوية ، وبالتالي خفض تكاليف العمالة.
الخصائص
1نظام التحكم بـ (باناسونيك)
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
المواصفات
| الوظيفة | تستخدم لتحميل PCB العاري إلى خط SMT بعد استلام إشارة الماكينة أسفل التيار. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-DS400 | HS-DS530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 503 × 770 × 1200 مم | 600*920*1200ملم |
| الوزن | 110 كجم | 130 كجم |
