| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-330BC |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

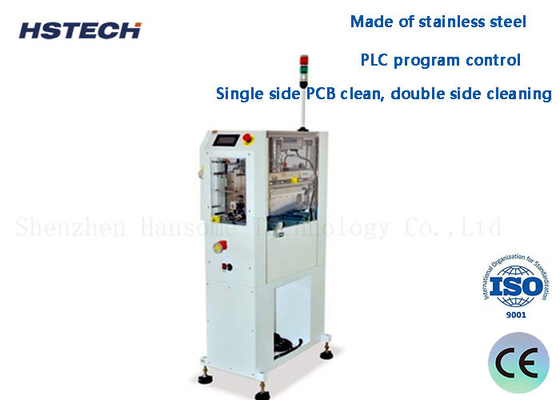

إشارة و تنظيف الجانب المزدوج لـ Pcb معدات تنظيف SMT تنظيف سطح PCB تنظيف الغبار مع فرشاة ESD
مقدمة

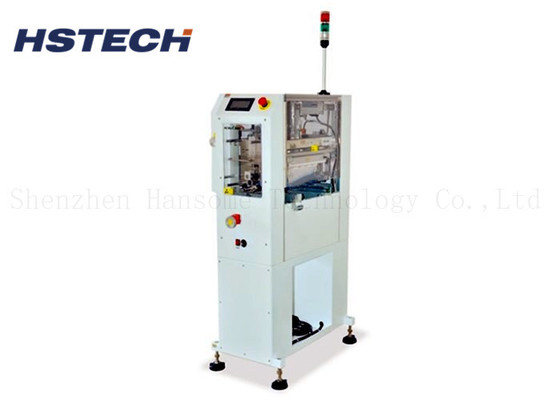

هذه الآلة هي آلة تنظيف PCB تلقائية في خط إنتاج SMT ، يتم استخدامها لتنظيف الغبار والثابت وغيرها من الأوساخ على سطح PCB.
الآلة المستخدمة بين محمولة الـ (بي سي بي) والطابعة الشاشية، تستخدم أيضاً قبل معدات الطلاء المتوافقة.لأنه ينظف الـ PCB قبل اللحام، حتى يتم القضاء على العيوب أثناء وبعد لحام في وقت مبكر.
الخصائص
1الجهاز كله مصنوع من الفولاذ المقاوم للصدأ
2، تحكم برنامج PLC.
3، اثنين من أجهزة Keyence العلامة التجارية أيون الريح ((مؤين) ، اثنين من أجهزة ملصق الدوال، وواحد من أجهزة الدوال الملصق جنبا إلى جنب لجميع عملية التنظيف.
4يستخدم مُؤين لتنظيف الجهاز الكهربائي الساكن على اللوحة.
5، والملصق وملصق الملصق يعملان معا لتنظيف الغبار.
6، التنظيف في الصف، الماكينة الصاعدة هي محمل PCB، الماكينة الصاعدة هي الطابعة الشاشة.
7تصميم السحب لسهولة تغيير أدوات التلصق والصيانة.
8، الجهاز القياسي هو واحد الجانب PCB نظيفة، عملية تنظيف الجانب المزدوج اختيارية.
9، تعديل يدوي عرض اللوحة، تعديل تلقائي متاح على أساس طلب العميل.
9، إشارة SMEMA متوافقة.
المواصفات
| النموذج | HS-330BC | HS-460BC | ||
| مقاس PCB | (50*50) ~ ((460*330) | (50*50) ~ ((530*460) | ||
| مقاس الجهاز | 555*900*1350 | 555*1030*1350 | ||
| الوزن | 90 كجم | 110 كجم | ||
| سمك PCB | 0.5~3.2ملم |
| إمدادات الطاقة | AC100 ~ 230V، مرحلة واحدة، 300A |
| إمدادات الهواء | 0.4~0.6Mpa |
| فرشاة ESD | الـ 1 في المائة |
| عجلة ملصق إزالة الغبار | أعلى 2 في المائة |
| رجل ملصق | الـ 1 في المائة |
| جهاز الفراغ | 1 ٪ |
| علامة تجارية لشرطة الرياح الأيونية ((مؤين) | 2 قطع، أفضل نوعية ماركة كينس من اليابان |
| إذا كان مع جمع الغبار | نعم.. |
| تعديل قاطع الحامل | عجلة العجلة |
| سكة حديد ثابتة | ثابتة في الأمام |
| سرعة النقل | 0~9m/min، قابل للتعديل |
| ارتفاع النقل | 900±20mm القياسية |
| التوجيه | L إلى R، أو R إلى L،اختياري |
| وقت الدورة | حوالي الثمانية |
| الإشارة | سميما |
لماذا تحتاجين إلى آلة تنظيف لـ (بي سي بي) ؟
لم يتم تنظيف PCB بدقة عند مغادرة المصنع ، وبقيت كمية كبيرة من الحطام والغبار على سطح PCB والأحواض والثقوب ، إلخ.
يولد PCB بسهولة كهرباء ثابتة أثناء المعالجة ، والتي يمكن أن تسبب بسهولة تلفًا ثابتًا أو امتصاص الغبار أثناء عملية SMT.
المواد الغريبة مثل الغبار يمكن أن تسبب ضعف الطباعة وسوء اللحام مثل اللحام الافتراضي ، اللحام الفارغ ، تشويه المكونات ، والانحراف.تنظيف PCB يمكن أن يمنع ويقلل من إنتاج المنتجات المعيبة، تحسين الجودة، وتحقيق الغرض من تعزيز موثوقية المنتج.
