| الاسم التجاري: | HSTECH |
| رقم الطراز: | AIS300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

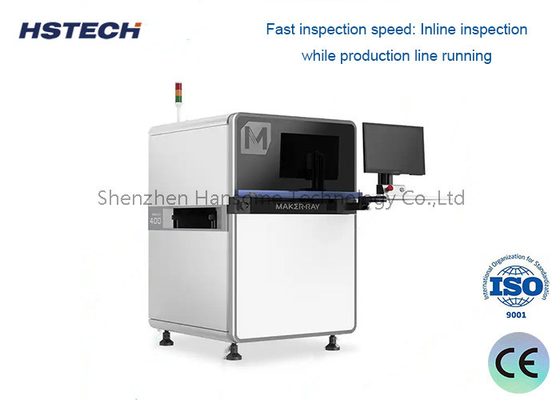

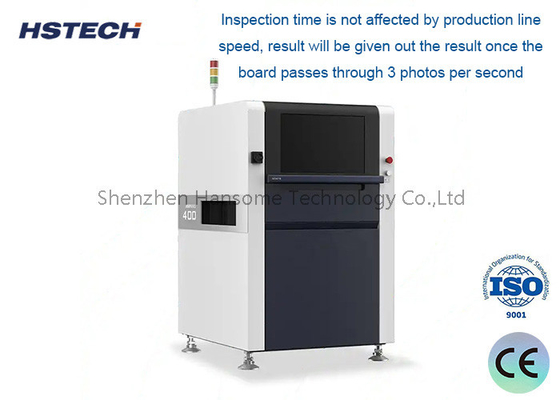

التحكم عن بعد التلقائي في الخط THT DIP AOI بعد لحام الموجات مع محركات خطية XY مزدوجة
تقدم
قبل اللحام، يمكن لـ AOI اكتشاف عيوب الجهاز نفسه، مثل الأجزاء المفقودة أو القطبية، إلخ. بعد اللحام العائلي، A0 أو بعد اللحام الموجة، يمكن لـ AOI اكتشاف: اتصال القصدير،القليل جدا من القصدير والكثير جدا من القصديرلا يوجد تسرب في كرات اللحام القصيرة الدورة. - قطبية · تحويل القدم ثني الأجزاء الخاطئة، معدات اختبار AOI بعد اللحام الموجة.تقنية تحليل المتجهات وضعت معيار صناعي جديد في AO1 - الصورة المتجهة يتم إنشاؤها تلقائيًا تمامًا ، ويمكن أن تؤخذ أي جسم على PCBA كنقطة MARK ، مما يجعل البرمجة أكثر مرونة.يوفر الكشف عن العيوب بدقة عالية
1لا حاجة إلى عينة ذهبية، المنتجات المؤهلة فقط مطلوبة
2لا حاجة إلى نمذجة إحصائية، وليس هناك حاجة لتشغيل العشرات من اللوحات للتحسين.
3"تصوير متجه" يتم إنشاؤه تلقائيًا (غير متأثر بدرجة الحرارة والمسافة البؤرية) يمكن أن يحسن الدقة ،سرعة وموثوقية عالية لتحديد المكونات وتحديد الموقع أثناء تجميع لوحات PCB.
4تحليل المتجهات المميزة (الحساب المباشر للزوايا ونسب الحجم) ، مزيج مثالي مع معايير IPC
المواصفات
| النموذج | AIS300 | AIS301 |
| حجم الـ PCB | 50x50mm~430x380mm | 50×50mm~350×350mm |
| سمك | 0.3~7.0ملم | |
| مدى الانحراف | < 4 ملم | |
| ارتفاع المكونات | أعلى 150 ملم، أسفل 25 ملم | |
| الكاميرا | 5MP,الوان,CCD | |
| مصدر الضوء | RGB | |
| القيادة | 45*37ملم | |
| القرار | 20um | |
| التفتيش | ||
| عيب في مكونات التثبيت | مفقود، متدحرجة، تعويض، تلف، مشوهة، زائدة، قذرة. | |
| عيب في اللحام | الزائد، غير الكافي، جسر، لا قدم، لحام مفقود، عدم الرطوبة. | |
| وظيفة أخرى | الرمز الشريطي، الرمز القيوري، الرمز الالكتروني | |
| السرعة | 0.23 ثانية/فوف | 0.25 ثانية/فوف |
| البرمجيات / الأجهزة | ||
| نظام التشغيل | أوبونتو 14.04 LTD 64 بت | |
| الوظيفة | التحكم عن بعد، استيراد ملفات Gerber، أداة تدريب للنماذج الجديدة | |
| أجهزة الكمبيوتر الصناعية | وحدة المعالجة المركزية Intel i5 ، بطاقة الرسومات المستقلة ، 12G DDR ، 256SSD | |
| العرض | شاشة LCD FHD 22 بوصة | |
| الطلب | محرك خطي عالي الدقة | |
| إمدادات الطاقة | AC220V، 1KW | |
| ضغط الهواء | > 0.5Mpa | |
| البعد ((L*H*W) | 1100*1630*1350ملم | 1100*1280*1300ملم |
| الوزن الصافي | 800 كجم | 700 كجم |
الخصائص
A، خوارزمية الأساسية خوارزمية الشبكة العصبية التشنجية
التطبيق والابتكار في الصناعة
تفتيش شبيه بالإنسان
التوافق الأفضل
نموذج خوارزمية التدريب لمجموعة عينات كبيرة جداً
التعميم الكبير
قدرة الكشف الفائقة، أقل إيجابية كاذبة
دعم نموذج التدريب الذاتي للمستخدم
ب، مقاومة ارتداء عالية
ج: مساحة تفتيش كبيرة وتوافق كبير
D، معدل التفتيش المرتفع ونسبة إيجابيات كاذبة منخفضة.
E، قاعدة الرخام، أكثر استقرارا.
F، محركات خطية مزدوجة XY، سرعة عالية، دقة عالية
التطبيق
هذه الآلة المستخدمة في خط THT AOI بعد محرك لحام الموجة في خط إنتاج DIP ، يتم استخدامها لتصحيح الوحدات الخاطئة ، مما يمكن أن يقلل من الإصلاحات والوقت. يمكن تحسين معدل المرور بكفاءة.هذه الآلة تستخدم على نطاق واسع لفحص لوحة التلفزيون الرئيسيةلوحة أجهزة الكمبيوتر، لوحة الطاقة، لوحة التحكم الصناعية، أجهزة الكمبيوتر المنزلية المصغرة وغيرها من أجهزة الكمبيوتر.
