| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

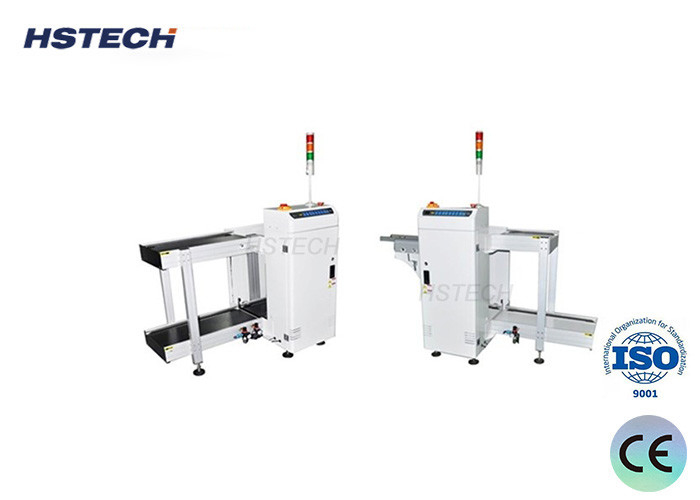

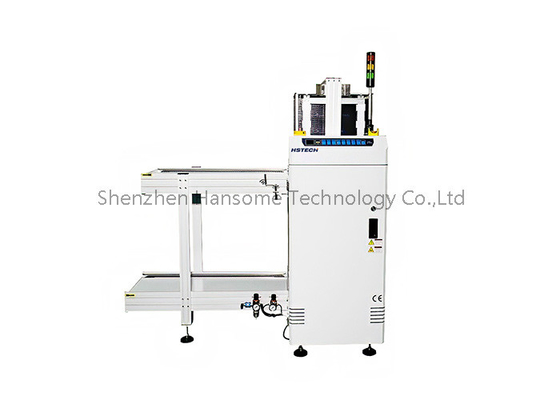

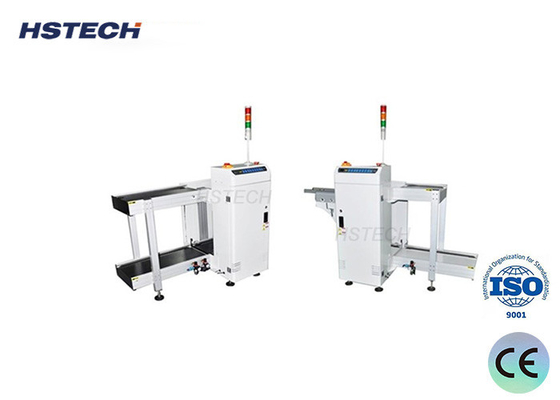

الكفاءة العالية SMEMA إشارة آلة معالجة حمالة PCB
مقدمة
PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. هذه الآلة تعتمد نظام التحكم الصغير مع المسمار الكرة ، والآلة بأكملها تعمل بشكل مستقر وتبث بدقة. لوحة التحكم في العملية تعتمد شاشة لمسة حقيقية اللون ،والتي هي بديهية للعمل وسهلة الاستخدام. انها مناسبة لنقل متكرر من لوحات الدوائر أحادية الجانب أو مزدوجة الجانب، مما يقلل إلى حد كبير من تكاليف العمالة ويوفر الكفاءة.
التطبيق
تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT.
الخصائص
1تصميم الوحدة
2، الاستقرار يعزز من خلال التصميم القوي.
3اختبار ذراع تصميم اقتصادي
4، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
5لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
6متوافقة مع الـ (SMEMA)
المواصفات
| اسم المنتج | آلة تحميل أقراص PCB |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
انتباه
1أطفئ المعدات أو تأكد من أن طاولة الرفع تتحرك في مكانها قبل بدء التشغيل التلقائي للمرة الأولى.
2ابقي رأسك و يديك بعيدا عن الجهاز أثناء التشغيل.
3زيت المحور البصري وتنظيف الحطام على مصابيح المكونات على السلسلة.
زر التحكم والصندوق الكهربائي
حول التعبئة
