| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SZ350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

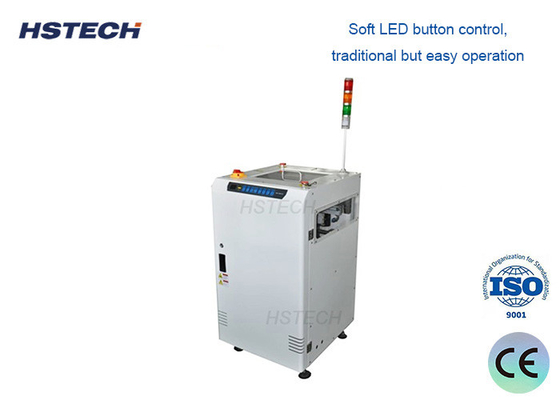

شاشة لمسة 90 180 270 درجة معدات معالجة PCB ناقل الدوران مع SMEMA متوافق
تقدم
مبدأ العمل
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
يمكن تخصيص نماذج مختلفة غير قياسية وفقًا للمستخدمين
السبب في اختيارك: يجب تغيير اتجاه تدفق PCB وتصفيته وتحويله ، ودمج خطين في خط واحد.هذه المعدات هي معدات تلقائية بحتة مصممة لتوفير لك القوى العاملة وخفض تكاليف الإنتاج.
l مناسبة للاتصال التلقائي التلقائي 90 درجة من مختلف خطوط إنتاج SMT أو DIP أو التجميع.
هذه الآلة لديها حالتين: إدخال ودوران.تحويل النقرة الواحدة والتحويل بين الوضعين مريحة جدا ويمكن تحقيقها بسهولة عن طريق مجرد تشغيل على واجهة الإنسان والآلةيمكن أيضا استخدام وظائف من خلال والزاوية لفحص منتجات NG و OK عند اختيارها في نفس الوقت.
l باستخدام مكونات هوائية عالمية العلامات التجارية والهياكل المعقولة، يتم تمديد مكونات الآلة وعمرها العام بشكل كبير.
يتبنى نظام التحكم PLC عالي الأداء، والذي يمتلك خصائص التشغيل المستقر وقدرة أقوى على مكافحة التداخل الكهرومغناطيسي.
l واجهة الإنسان والآلة ذات الشاشة الكبيرة، والحوار بين الإنسان والآلة مريح جدا وبسيط، ومراقبة الحالة أثناء الإنتاج واضحة.
* المسمار الكروي ذو الدقة العالية + محمل خطي دقيق + قضيب كروم صلب ذو صلابة عالية + محرك خطوة ، والآلة لديها قابلية متكررة عالية + لا يوجد خطأ في التراكب.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
l معيار مجهز بإشارة قياسية في الصناعة: SMEMA ، والتي يمكن تشغيلها عبر الإنترنت وتلقائيًا مع معدات أخرى ؛
الخصائص
1التصميم المغلق مع محدود عزم الدوران المدمج يضمن مستوى عال من
من السلامة.
2. يمكن فتح غطاء الخزنة العلوي لكل وصول إلى الأجهزة خلال
الصيانة
3استخدم زر التحكم الصديق
4تدوير سلس ودقيق
5تقليل فجوة النقل بين الناقلات.
6يمكن تخصيص تدفقات حركة PCB.
7ضبط عرض سلس ومتوازي ((المسمار الرئيسي).
8متوافق مع SMEMA
المواصفات
| الوظيفة | هذه الوحدة تستخدم لإعادة توجيه اتجاه تدفق PCBs على خط الإنتاج ((90 درجة، 180 درجة،أو 270 درجة) |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
| النموذج | HS-SZ350 | HS-SZ460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
تفاصيل المنتج
