| الاسم التجاري: | Panasonic |
| رقم الطراز: | KXFW1KS9A00 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

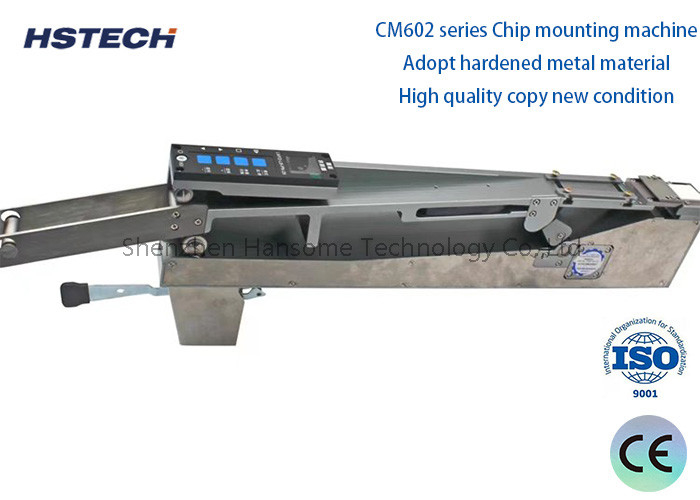

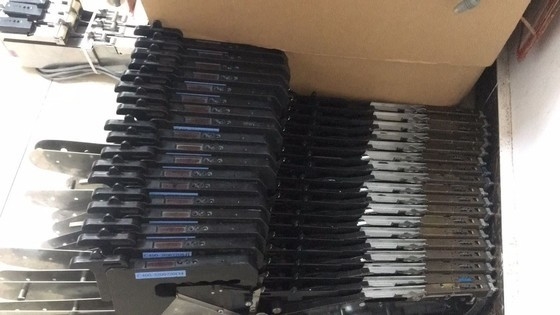

أجهزة التغذية SMT NPM Panasonic KXFW1KS9A00 لجهاز CM402/CM602 للاختيار والوضع
تصنيف المغذيات SMT
1أجهزة تغذية الحزام هي النوع الأكثر استخداما من أجهزة تغذية الشريحة.
وتشمل طرق الهيكل التقليدية نوع العجلة، ونوع المخالب، ونوع النيوماتيكية والنوع الكهربائي متعدد المسافات.الآن قد تطورت إلى نوع كهربائي عالية الدقة ونوع كهربائي عالي الدقةبالمقارنة مع طريقة الهيكل التقليدية ، دقة الإرسال أعلى ، سرعة التغذية أسرع ، الهيكل أكثر تكثيفًا ، الأداء أكثر استقرارًا ،وتتحسن كفاءة الإنتاج بشكل كبير.
في الوقت الحاضر ، تستخدم معظم أجهزة التثبيت المحلية والمستوردة أجهزة تغذية هوائية ، وتستخدم بعض آلات التثبيت المستوردة أجهزة تغذية كهربائية. وتشمل الأعماق الأساسية لمواد الشريط: 8mm ، 12mm ، 16mm ، 24mm ،32ملم، 44mm و 52mm. تتضمن المواقع 2mm و 4mm و 8mm و 12mm و 16mm. تتضمن قطرات المكعبات 7in و 13in.
2. طعام الصحن، طعام الصحن
يمكن تقسيمه إلى بنية ذات طبقة واحدة وبنية متعددة الطبقات. يتم تثبيت مزود حاويات الحمولة ذو الطبقة الواحدة مباشرة على إطار مزود آلة التثبيت ويحتل أماكن متعددة.انها مناسبة للمواقف التي لا يوجد فيها الكثير من مواد الحمولة؛ مزود حاويات متعدد الطبقات سلة النقل الآلية متعددة الطبقات لمواد المعدات تستغرق مساحة قليلة ولها هيكل مضغوط.انها مناسبة لمواقف حيث هناك كمية كبيرة من مواد لوحاتمعظم المكونات على الدرج هي مختلف مكونات الدائرة المتكاملة IC.
عند استخدام المواد من نوع البليت، يجب توخي الحذر للحفاظ على المكونات المكشوفة في زوايا الأنابيب الكبيرة لمنع تلف الخصائص الميكانيكية والكهربائية أثناء النقل والاستخدام.عند استخدام TQFP، PQFP، BGA، TSOP وSSOPs المكونات في المنصة، حجم المنصة يمكن أن تصل إلى 150mmx330.2mm وارتفاع 25.4mm.لا يمكن استخدام طعام الصحن فقط لالتقاط مكونات لجهاز التثبيت، ولكن يمكن أيضا أن تستخدم كمحطة رمي للمكونات القيمة.
3. أجهزة تغذية الأنابيب
عادة ما تستخدم أجهزة تغذية الأنابيب أجهزة تغذية تهتز لضمان أن المكونات الموجودة في الأنابيب تستمر في الدخول إلى وضعية التقاط رأس التصحيح. بشكل عام ، يتم تغذية PLCC و SOIC بهذه الطريقة.المغذية الأنابيب لديها خصائص الحماية الجيدة للدبابيس المكونات، ضعف الاستقرار والتصنيف، وانخفاض كفاءة الإنتاج.
4. طعام الصندوق المواد السائبة (طعام الاهتزاز)
جهاز تغذية الصندوقات الكبيرة، المعروف أيضا باسم جهاز تغذية الاهتزاز، يعمل عن طريق تحميل المكونات بحرية في الصندوق البلاستيكي أو الحقيبة التي تم تشكيلها،ومن ثم تغذية المكونات في تسلسل باستخدام تغذية الاهتزاز أو أنبوب التغذية. آلة SMT ، عادة ما تستخدم هذه الطريقة ل MELF ومكونات أشباه الموصلات ذات الخطوط العريضة الصغيرة. إنها مناسبة فقط للمكونات المستطيلة والأسطوانية غير القطبية ، ولكن ليس للمكونات القطبية.الخصائص: أجهزة تغذية الاهتزاز مكلفة نسبياً.
المواصفات
| اسم | المواصفات |
| "باناسونيك بي إم فيدر" | 8MM 8X2MM |
| "باناسونيك بي إم فيدر" | 8MM 8x4MM |
| "باناسونيك بي إم فيدر" | 12MM/16MM/24MM/32MM/44MM/56MM/72MM |
| "بانازونيك CM FEEDER" | CM86/CM88 |
| "بانازونيك CM402 CM602 FEEDER" | NPM 8MM/12MM/16MM/24MM |
| "بانازونيك CM402 CM602 FEEDER" | NPM 32MM/44MM/56MM/72MM |
| المغذية باناسونيك | المكونات المغذية |
| المغذية باناسونيك | مزود MSGH3 |
| المغذية باناسونيك | MV2F FEEDER |
قطع أجزاء أخرى من باناسونيك
الفوهة 110 رقم الجزء: KXFX03DGA00
فوهة 115A رقم الجزء: KXFX037NA00
فوهة 120 رقم الجزء: KXFX0384A00
فوهة 130 رقم الجزء: KXFX0385A00
فوهة 140 رقم الجزء: KXFX0386A00
فوهة 1001 رقم الجزء: KXFX037SA00
فوهة 1002 رقم الجزء: KXFX037TA00
فوهة 110S رقم الجزء: N610017371AC
فوهة 115AS رقم الجزء: N610017372AC
فوهة 120S رقم الجزء: N610017373AC
فوهة 130S رقم الجزء: N610017375AC
الصمام 140S رقم الجزء: KXFX0386A00
فوهة 205S رقم الجزء: N610017370AC
فوهة 225CS رقم الجزء: N610040786AA
فوهة 226CS رقم الجزء: N610040787AA
فوهة 230CS رقم الجزء: N610040788AA
فوهة 235CS رقم الجزء: N610043815AA
فوهة 240CS رقم الجزء: N610040853AA
فوهة 225C رقم الجزء: N610040782AA
فوهة 226C رقم الجزء: N610040783AA
فوهة 230C رقم الجزء: N610040784AA
فوهة 235C رقم الجزء: N610043814AA
فوهة 240C رقم الجزء: N610062681AA
1. 8 ملم شريط التغذية: KXFW1KS5A00
2.12/16ملم شريط تغذية KXFW1KS6A00
3. 24/32ملم شريط تغذية KXFW1KS7AOO
4. 44/56mm شريط تغذية KXFW1KS8AOO
