| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-C600/HS-C1000/HS-C1500 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

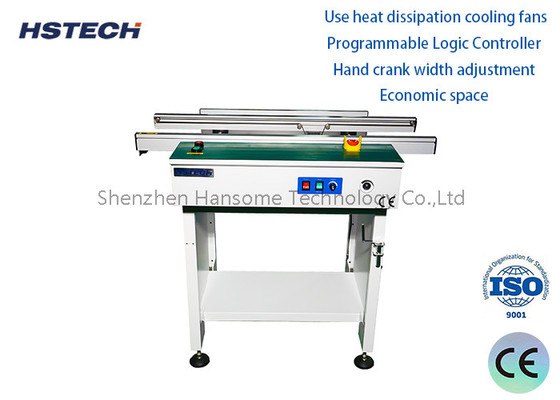

SMEMA متوافقة نقل مرافعة PCB معدات ناقلات المستخدمة لجمعية PCB وخط إنتاج SMT
تقديم
وظيفة معدات معالجة PCB SMT محطة الاتصال هي للاتصال بين خطوط إنتاج SMT. يمكن استخدامها أيضًا لـ PCB buffering أو التفتيش أو الاختبار أو إدخال المكونات الإلكترونية يدويًا.
تتضمن محطة الرصيف بشكل عام: إطارًا وشرائط نقل دوارة موازية مثبتة على الإطار. يتم وضع ألواح الدوائر على الشرائط الحاملة للنقل.يتم تثبيت الشرائط الناقلة الموجودة عموما في وضعها على الإطار، بحيث يكون عرض لوحات الدوائر التي يتم نقلها على الشريط الناقل محدودًا ، مما لا يؤدي إلى نقل لوحات الدوائر ذات الأحجام المختلفة ،مما يقلل من قابلية تطبيق محطة الرصيف.
وفقًا لوظيفتها ، يمكن تقسيم محطة الاتصال إلى محطة الاتصال مع إطار ضوئي ، ومحطة الاتصال التلقائية بالكامل ، ومحطة الاتصال بتغطية الغبار ،محطة اتصال غطاء الهواء البارد ومحطة اتصال فحصجميع الأنواع تستخدم للاتصال والتخزين العازل بين الآلات في خط إنتاج SMT وتخدم كلوحة مرور.
ما هي المعلمات المهمة لمحطة المرفأ SMT؟
⑴طول السكة الحديدية. عادة طول منصة الاتصال على خط إنتاج SMT هو 1 متر أو أقل.
⑵العرض عرض محطة الارتباط يرتبط بحجم لوحة PCB يتم إرسالها.
⑶ما إذا كانت سرعة التشغيل وسرعة النقل تلبي متطلبات الاتصال والنقل مرتبطة بكفاءة الإنتاج للخط بأكمله.
الخصائص
| النموذج | HS-C600 | HS-C1000 | HS-C1500 |
| عرض PCB المتاح | أقصى 460 ملم | أقصى 460 ملم | أقصى 460 ملم |
| طول السكة الحديدية | 600ملم | 1000ملم | 1500ملم |
| مقاس الجهاز | 600*690*930ملم | 1100*690*930ملم | 1500*750*930ملم |
| الوزن | 60 كجم | 80 كيلوغرام | 100 كجم |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (أو (أو (ر |
| العملية | العملية الأمامية |
| الطريق الثابت | الجانب الأمامي، أو مخصص |
| سمك الـ PCB | 50*50~530*460ملم |
| خيارات طول الناقل | 0.5m/0.6m/1.0m/1.5m/أو تخصيص |

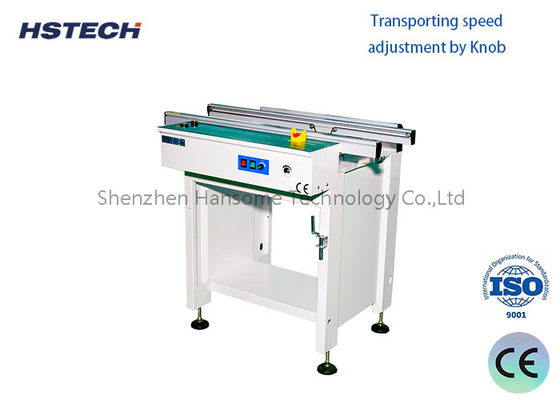

| طريقة ضبط السرعة | المقبض |
| ضبط العرض | المفتاح اليدوي (تعديل تلقائي اختياري) |
| إمدادات الطاقة | AC110/220V،50/60HZ،±10% |
| الخيارات | ضوء، مروحة، غطاء، أوتوماتيكي مع التعديل، سكة حديد مزدوجة، الخ |
| الإشارة | (SMEMA) |
التعبئة
ملخص: محطة الارتباط هي جهاز له وظائف وذكاء منخفض جدا في خط إنتاج SMT، وهي بنيته بسيطة نسبيا.تصميم خطوط إنتاج SMT هو صغير جدا ومعقول، وليس من الضروري استخدام معدات مثل محطات الوصول. إذا كان هناك حاجة إلى خطين لإنتاج بالتوازي، وسوف تكون هناك حاجة إلى محطة الوصول للمساعدة في نقل لوحات PCB؛عندما لا تلبي متطلبات نقل جهاز معين في خط الإنتاج المعايير، يمكن استخدام محطة رصيف أيضا للمساعدة.
