| الاسم التجاري: | FUJI |
| رقم الطراز: | إن إكس تي إتش08م |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 10000 جهاز كمبيوتر في الشهر |

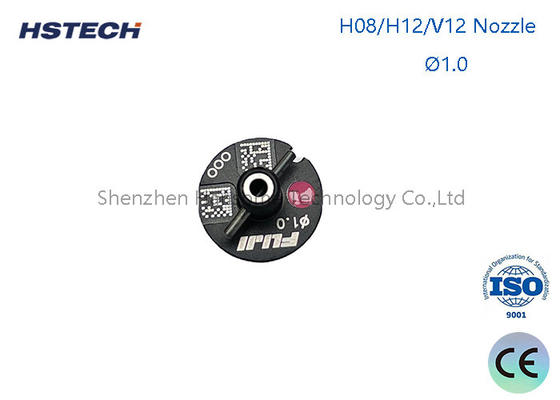

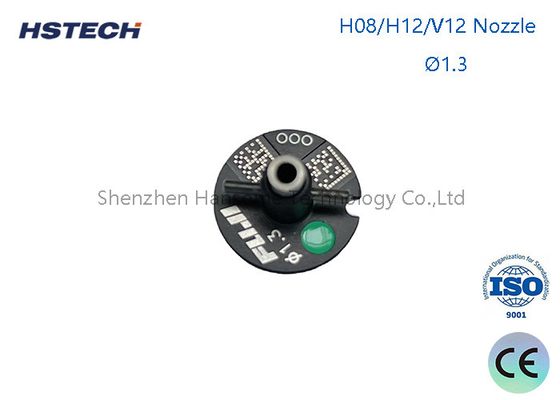

فوهة SMT هي أداة مهمة تستخدم في معدات التثبيت الآلي للمكونات الإلكترونية ، تستخدم لالتقاط وتثبيت المكونات الإلكترونية الصغيرة.هناك العديد من أنواع فوهات SMT وفقا لاحتياجات مختلفة، والشائعة منها:
| فوهة مستديرة | الفوهة المستديرة هي النوع الأكثر شيوعًا ، وهي مناسبة لالتقاط ووضع المكونات الإلكترونية المستديرة ، مثل المقاومات الشريحة والمكثفات ، إلخ. |
| فوهة مستطيلة | الفوهة المستطيلة مناسبة لالتقاط ووضع المكونات الإلكترونية المستطيلة، مثل رقائق IC، والديودات، الخ. |
| فوهة الإبرة | فوهة الإبرة مناسبة لالتقاط ووضع المكونات الإلكترونية المطولة ، مثل المحفزات ، ومذبذبات الكريستال ، إلخ. |
| فوهة على شكل حرف V | فوهة على شكل حرف V مناسبة لالتقاط ووضع المكونات الإلكترونية ذات الشكل الخاص ، مثل حبات مصابيح LED ، العاملات الضوئية ، إلخ |
بالإضافة إلى ذلك ، هناك بعض أنواع الفوهات الخاصة ، مثل فوهات الدوران ، فوهات الكوع ، وما إلى ذلك ، والتي يمكن اختيارها واستخدامها وفقًا لمتطلبات وضع محددة.تجدر الإشارة إلى أن الفوهات المختلفة مناسبة للمكونات الإلكترونية من أحجام وأشكال مختلفةإن اختيار نوع الفوهة المناسب مهم جداً للكفاءة والجودة في أعمال الوضع.
شكل فوهة الشفط يشمل ثقبًا مربعًا ، ثقبًا مستديرًا ، خندق V ، وما إلى ذلك. تختار فوهات الشفط المصنوعة خصيصًا عمومًا نقاط الشفط المسطحة بناءً على شكل المادة.بعضها مصنوع في فوهات امتدادية امتدادها في الزقاق من المادة لاستيعابها بشكل مسطحبعضها مصنوع في شكل عودة بناء على حافة المادة ، وبعضها مصنوع في نقاط امتصاص من جانبيين. إذا كانت النهايات مسطحة ، إذا كانت الوسط غير متساوية ، يجب بناء جسر.بعض المواد لزجة و صعبة الإطفاء، لذلك تحتاج إلى جعل بعض الخنادق في جدار فوهة الشفط أو جعل رأس المطاط.
أثناء استخدام فوهات SMT ، يجب إيلاء الاهتمام للتنظيف والصيانة بحيث يمكن إعادة تدوير الفوهات وتقليل تكاليف الإنتاج.
H08M 3.7 فوهة
فوهة H08M 7.0

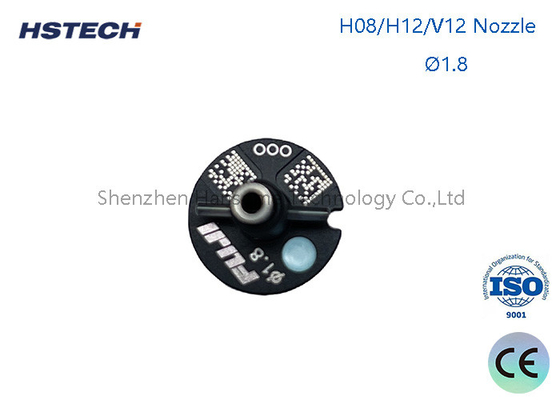

فوهة H08M 1.8
فوهة H08M 2.5
H02F 10.0G فوهة AA6NF04
H02F 7.0G فوهة AA6NE0
فوهة H02F 7.0G
الأسباب التي تجعل فوهة SMT تفشل في التقاط المكونات
(1) الضغط السلبي في الفراغ غير كاف. عندما يلتقط فوهة الشفط المستنشاق المكونات ، يتم إنشاء ضغط سلبي معين في فوهة الشفط المستنشاق ،الذي يمتص المكونات إلى فوهة الشفطلتحديد ما إذا كانت المكونات التي التقطها فوهة الشفط غير طبيعية ، يتم استخدام طريقة الكشف عن الضغط السلبي بشكل عام.عندما يكون الضغط السلبي عندما تكون قيمة الكشف عن جهاز الاستشعار ضمن نطاق معين، تعتبر الآلة أن الشفط طبيعي، وإلا تعتبر أن الشفط ضعيف.
(2) فان فوهة الامسه مرتدية. التشوه والانسداد وتلف فوهة الامسه يسبب ضغط الهواء غير الكافي، مما يسبب عدم قدرة المكون على الامسه.يجب التحقق بانتظام من درجة ارتداء فوهات الشفط والبدل من فوهات الشفط الخطيرة.
(3) تأثير جهاز التغذية ، يتم تغذية جهاز التغذية بشكل سيء (تلف جهاز التغذية) ، لا يتم إمساك فتحة الحزام المادية على جهاز التغذية ، وهناك أجسام غريبة تحت جهاز التغذية ،(إذا كان الحزام ملبوساً)، الحزام الضغط قد تكون الغطاء والعاصفة وغيرها من آليات التشغيل مشوهة أو صدئة ، وما إلى ذلك مما قد يؤدي إلى امتصاص المكونات جانباً أو قيامها أو عدم إمكانية امتصاصها.يجب إجراء عمليات تفتيش منتظمة ومعالجة المشاكل في الوقت المناسب لتجنب كمية كبيرة من نفايات المكونات.
(4) تأثير ارتفاع الشفط. ارتفاع الشفط المثالي هو عندما تلامس فوهة آلة التثبيت سطح المكون ثم تضغط إلى 0.05 ملم.إذا كان عمق الانكماش كبير جدا، سيتم الضغط على المكون في الحوض بدلا من ذلك. لا يمكن أن تحمل المواد. إذا كانت حالة امتصاص جزء معين ليست جيدة، ويمكن ضبط ارتفاع امتصاص قليلا إلى الأعلى،مثل 0.05ملم
(5) مشاكل مع المواد الواردة. هناك مشاكل نوعية في عبوات مكونات الشريحة التي ينتجها بعض الشركات المصنعة. على سبيل المثال، فإن الفجوة بين الثقوب كبيرة،التماسك بين الشريط الورقي والفيلم البلاستيكي كبير جداً، وحجم حوض المواد صغير جدا. أسباب محتملة لعدم القدرة على التقاطها
