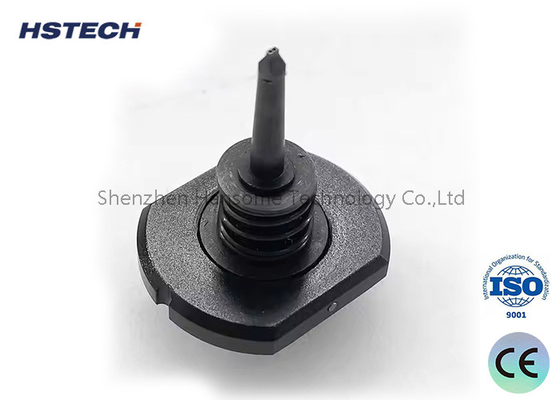

| الاسم التجاري: | JUKI |

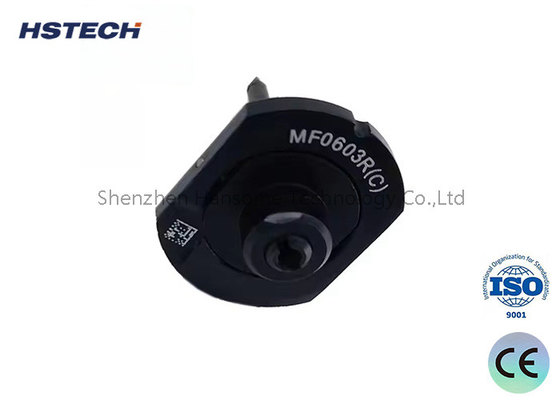

| رقم الطراز: | MF0603R |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 10000 جهاز كمبيوتر في الشهر |
فوهة امتصاص آلة وضع SMT هي واحدة من مكوناتها المهمة. بشكل عام ، تستخدم فوهة امتصاص ضغط فراغ لامتصاص وتثبيت المكونات.على الرغم من أن فوهة الشفط هي جهاز صغير، دورها كبير جدا في الواقع. فوهة آلة وضع SMT يمكن أن تأخذ وتضع مكونات من أشكال وأحجام مختلفة بطرق مختلفة. عندما يتم توليد ضغط الفراغ،الضغط السلبي من فوهة الاستنشاق سوف يمتص المكونات من نظام التغذيةعندما يمتص فوهة الشفط الأجزاء الحيوية، فإن النظام يحدد أن فوهة الشفط قد امتصت بنجاح المكونات فقط عندما يتم الوصول إلى درجة الفراغ المحددة.عندما تقف المكونات جانباً أو يتم رمي المواد، مما يسبب فوهة الشفط في فشل في التقاط المكونات بنجاح ، فإن آلة وضع SMT سوف ترسل إشارة إنذار.عندما الفوهة لدينا يلتقط المكونات ويربطها إلى PCB، عادة ما نستخدم طريقتين لوضعها. واحد هو تركيب وفقا للارتفاع الذي أدخلت في النظام مسبقا. عندما رأس وضع لدينا SMT وضع آلة ينخفض إلى الارتفاع المحدد،يتم تحرير الفراغ ويتم وضع المكونات على الأدواتعموماً لا نستخدم هذه الطريقة لأنها غير مرنة.طريقة أخرى هي تحقيق هبوط ناعم من وضع تحت تأثير جهاز استشعار الضغط بسبب رد الفعل الفوري بين فوهة ولوحة PCB، بحيث يكون وضعنا أسهل وأكثر سلاسة. فوهة الشفط هي قطعة من المعدات التي نستخدمها في كثير من الأحيان في الإنتاج ووضع.غالباً ما يكون في اتصال مع المكونات و سوف يرتدي و يتلف بمرور الوقتولذلك فإن مادة وبنية فوهة امتصاص آلات وضع SMT تتلقى المزيد والمزيد من الاهتمام. في الأيام الأولى، تم استخدام مواد سبيكة،ولاحقاً تم تغييرها إلى مواد بلاستيكية مقاومة للكربونالمفاصل الأكثر تقدماً تستخدم مواد السيراميك والماس لجعل المفاصل أكثر استدامة.
شكل الفوهة
شكل فوهة الشفط يشمل ثقب مربع، ثقب مستدير، وخروط V.
فوهة SMT هي أداة مهمة تستخدم في معدات التثبيت الآلي للمكونات الإلكترونية ، تستخدم لالتقاط وتثبيت المكونات الإلكترونية الصغيرة.هناك العديد من أنواع فوهات SMT وفقا لاحتياجات مختلفة، والشائعة منها:
| فوهة مستديرة | الفوهة المستديرة هي النوع الأكثر شيوعًا ، وهي مناسبة لالتقاط ووضع المكونات الإلكترونية المستديرة ، مثل المقاومات الشريحة والمكثفات ، إلخ. |
| فوهة مستطيلة | الفوهة المستطيلة مناسبة لالتقاط ووضع المكونات الإلكترونية المستطيلة، مثل رقائق IC، والديودات، الخ. |
| فوهة الإبرة | فوهة الإبرة مناسبة لالتقاط ووضع المكونات الإلكترونية المطولة ، مثل المحفزات ، ومذبذبات الكريستال ، إلخ. |
| فوهة على شكل حرف V | فوهة على شكل حرف V مناسبة لالتقاط ووضع المكونات الإلكترونية ذات الشكل الخاص ، مثل حبات مصابيح LED ، العاملات الضوئية ، إلخ |
