| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-HC250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

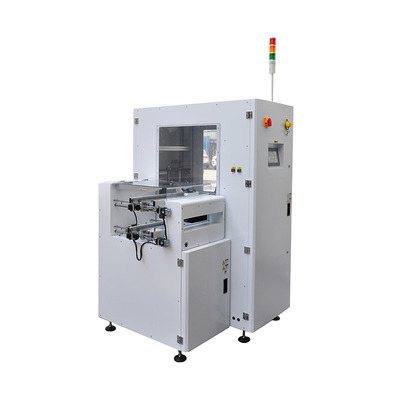

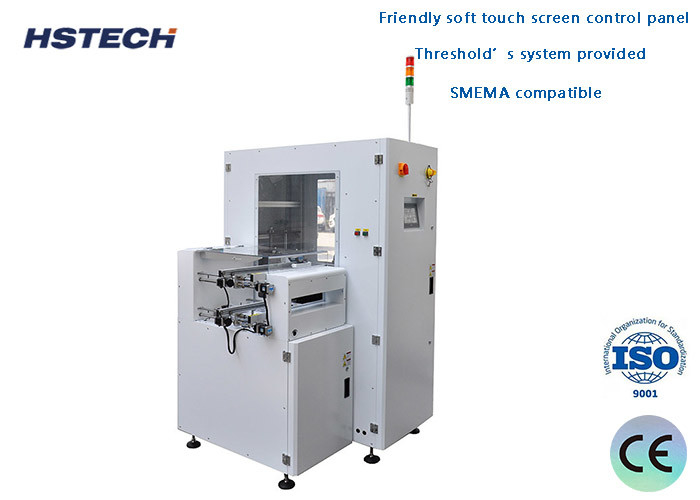

SMEMA الإشارة العازلة العمودية مع التحقق المزدوج من PCBs NG لمعدات معالجة PCB
الوصف
يستخدم معدات معالجة PCB هذه كـ عازل بين آلة SMD ومعدات التفتيش.
هناك العديد من أنواع مختلفة من معدات الإنتاج الذكية على خط إنتاج SMT.إذا كانت قطعة من المعدات تسبب عدم مزامنة كفاءة الإنتاج وعدم الاستقرار لأسباب تقنية؛ أو بسبب فشل الإنذار في الكشف الآلي لخط الإنتاج ، سيتم تلف PCB في بعض خطوط الإنتاج. هناك ازدحام في الإنتاج والنقل. في هذا الوقت ،هناك حاجة إلى آلة تخزين PCB لحل هذه المشكلة مؤقتاوظيفة آلة تخزين ألواح PCB هي أنه عندما تكون ألواح PCB مفرطة في جزء معين من خط الإنتاج ،يمكن تخزين لوحات PCB مؤقتًا في آلة تخزين اللوحاتعندما يكون هناك "إمدادات" غير كافية في جزء معين، آلة تخزين اللوحة إطلاق اللوحة PCB المخزنة لتوفير اللوحة PCB لمعالجة في العملية التالية.وظيفة آلة تخزين PCB هي أن تكون رابطا بين السابقة والتي تليها وتحقيق التخزين المؤقت.
الخصائص
1.استخدمي لوحة التحكم بالشاشة اللمسية
2.FIFO,LIFO,Loader,unloader,Refuse وضع محدد
3- مؤشر سريع وسلس ودقيق.
4. صالة PCB الداخلية لتخزين PCBs، ماكس يمكن تخزين 25pcs PCBs.
5لوحة الآلة سوف تظهر NG أو OK PCB لكل طبقة.
6منصة ناقلة أعلى للتحقق المزدوج من PCBs NG.
7نظام الحدود المقدمة.
8متوافق مع SMEMA.
التفاصيل التقنية
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| جمع اللوحة | رف الـ PCB الرفيع |
| سرعة نقل الناقل | قابلة للتعديل |
| الجانب الثابت للسكك الحديدية | الجانب الأمامي أو الخلفي |
| جانب العملية | الجانب الأمامي |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| قدرة مخزونات PCB | ماكس 25 قطعة |
| المجلة | لا.. |
| الإشارة | (SMEMA) |
| الخيارات |
ضبط عرض تلقائي
|
المواصفات
| النموذج | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1250*1200*1600 مم | 1460*1360*1600 مم | 1610*1480*1600ملم | 1610*1620*1600ملم |
| الوزن | 200 كجم | 230 كجم | 270 كجم | 300 كجم |
مخطط العملية
لماذا تستخدم آلة تخزين ذاكرة التخزين المؤقت بالكامل؟
يتم توفير معدات الإنتاج على خط إنتاج SMT بأكمله من قبل العديد من الشركات المصنعة.ولا يملكون معيار كفاءة موحدعلى الرغم من أن معدل إنتاج PCB سيتم تقييمه عند تصميم خط إنتاج SMT ، لا يزال هناك بعض العوامل غير المؤكدة.لتجنب العوامل غير المستقرة التي تؤثر على خط الإنتاج بأكمله، يمكنك النظر في إعداد آلات التخزين قبل وبعد بعض المعدات.
