| الاسم التجاري: | HSTECH |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

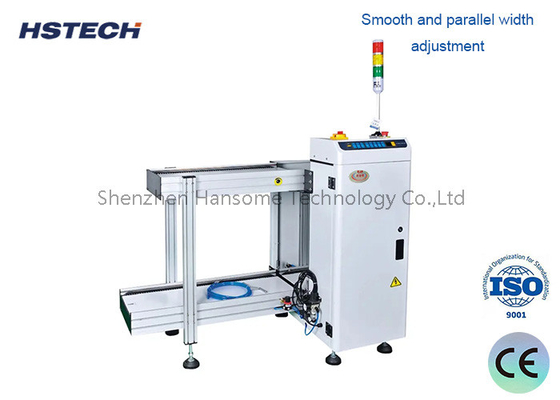

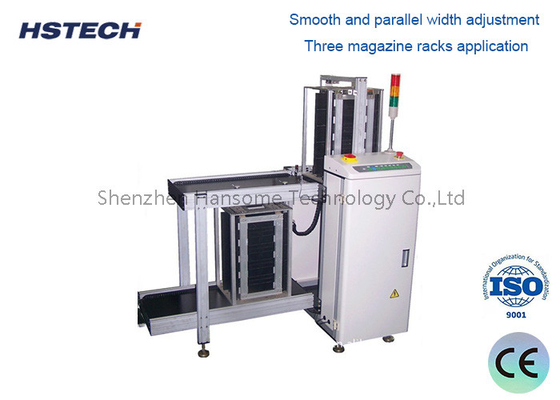

جهاز تحكم شاشة اللمس نظام تحكم شاشة اللمس معدات معالجة PCB Unloader مع 6 مجلات القدرة على تحميل
آلة تحميل SMT هي نوع من معدات الإنتاج اللازمة لإنتاج SMT ومعالجة المنتجات الإلكترونية.وظيفتها الرئيسية هي وضع لوحة PCB غير مثبتة في آلة تحميل SMT وإرسال اللوح تلقائيًا إلى آلة الشفطثم يضع آلة الشفط تلقائيًا الـ PCB على مسار آلة طباعة معجون اللحام ويرسلها إلى آلة طباعة معجون اللحام.
1شغل مصدر الطاقة، شغل مفتاح الطاقة
2ضبط عرض السكة الحديدية حتى يتفق مع عرض لوحة PCB التي سيتم إنتاجها.
2. تعيين عدد خطوات تغذية اللوحة وموقف نقطة خروج اللوحة (يجب أن تكون في حالة يدوية و منصة الرفع في الموقف الحد الأدنى):
1. إعداد مسافة الخطوة: اضغط على الزر لتحديد الطول 1 2 3 4
2تعديل المجلس:
3ضبط يدوي عصا دفع في وسط PCB ليتم إنتاجه.
4تأكيد أن الآلة يمكن إطعام اللوحة بسلاسة (موقف نقطة خروجه اللوحة)
5اضغط على المفتاح التلقائي (التبديل إلى التلقائي)
6. اضغط على زر إعادة التثبيت (منصة الرفع تنخفض تلقائيًا إلى نقطة الحد السفلي ثم ترتفع إلى موقع أول نقطة إطلاق اللوحة)
7حالة تلقائية
1نظام التحكم بـ PLC
2, تصميم مسارات مزدوجة ومنصات رفع مزدوجة
3، 6 مجلات القدرة على تحميل
4، مشروع دائرة الغاز لنقل PCB بسلاسة ومستقرة
5، SMEMA القياسية
| النوع | DU-250 | DU-300 | DU-400 | DU-500 |
| إمدادات الطاقة | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| إمدادات الهواء | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| حجم PCB ((ملم) | 350 × 50 ~ 250 | 445*50~330 | 530*50~390 | 535*50~460 |
| توجيه PCB | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار | من اليسار إلى اليمين أو من اليمين إلى اليسار |
| حجم المجلة ((ملم)) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| مسافة الخطوة ((ملم) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| ارتفاع النقل ((ملم) | 900±20 | 900±20 | 900±20 | 900±20 |
| سرعة الإرسال | 6m/S | 10m/S | 10m/S | 10m/S |
| قوة المحرك الرئيسي | 440 واط | 440 واط | 440 واط | 440 واط |
| حجم الجهاز ((ملم) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| الوزن ((كغ) | 320 | 350 | 380 | 410 |
