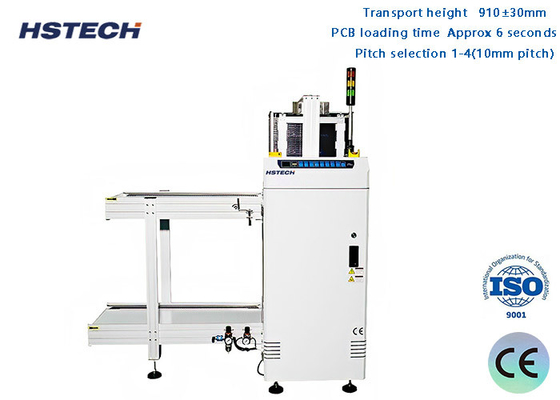

| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
الخصائص
1تصميم الوحدة
2، الاستقرار يعزز من خلال التصميم القوي.
3اختبار ذراع تصميم اقتصادي
4، ضبط عرض سلس وموازي.
5، ثلاثة رفوف المجلات التطبيق.
6، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
7لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
8متوافقة مع الـ (SMEMA)
التفاصيل التقنية
| الوظيفة | تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT |
| ارتفاع النقل | 910±30ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
المواصفات
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
مخطط التشغيل
حول التعبئة
