جهاز تفريغ لوحة الدوائر المطبوعة (PCB) ذو 3 ألوان مع التحكم عن طريق PCL وشاشة تعمل باللمس، ويحمل كل منها مجلتين لخط إنتاج SMT

جهاز تفريغ لوحة الدوائر المطبوعة (PCB) ذو 3 ألوان مع التحكم عن طريق PCL وشاشة تعمل باللمس، ويحمل كل منها مجلتين لخط إنتاج SMT

الاسم التجاري:	HSTECH
رقم الطراز:	HS-N100L
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	50 مجموعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

أداة تفريغ NG/OK

لون:

أبيض

يتحكم:

PCL وشاشة تعمل باللمس

مجلة:

بشكل منفصل، كل منها تحمل مجلتين

واراني:

1 سنة

عرض:

3 لون

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

50 مجموعة في الشهر

إبراز:

3 لون عرض PCB Unloader,PCL والتحكم بشاشة اللمس NG/OK Unloader,كل وحدة تفريغ خط إنتاج SMT للمجلات تحتوي على عدد 2 مجلة

PCL And Touch Screen Control NG/OK Unloader

Each Hold 2 Magazine SMT Production Line Unloader

وصف المنتج

3 عرض ملون مجموعة مجلة PCB NG / OK Unloader مع PLC وشاشة لمسة

جهاز NG / OK Unloader هو آلة آلية مصممة لتصنيع الإلكترونيات ، وخاصة لفحص وتصنيف لوحات الدوائر المطبوعة (PCBs) بعد التجميع."NG" و "OK" تشير إلى ما إذا كان PCB قد اجتاز ("OK") أو فشل ("No Good") التفتيش.

الخصائص الرئيسية

نظام تحكم برمجة PLC
لوحة تحكم غشاء LED سهلة الاستخدام "لمسة ناعمة"
إمكانية تحديد المسافة
تشغيل المقبضات المستوى لمواءمة المجلة
مدفع هوائي مع ضغط منظم
سعة عالية مع وقت قصير لتغيير المجلات
يجمع لوحات NG / OK من AOI ويحفظها تلقائيًا
واجهة الاتصال SMEMA القياسية

المواصفات التقنية

النموذج	HS-N100M	HS-N100L
الجهد	AC100V/220V، 50/60Hz
الحجم	م	(ل)
حجم PCB (ملم)	(50x50) ~ ((330x250)	(50x50) ~ ((450x330)
حجم رف المجلات (ملم)	355320560	460400560
كمية المجلة	الحامل العلوي: 1 قطعة؛ الحامل السفلي: 1 قطعة
إمدادات الهواء	0.4~0.6Mpa، 20L/Min ماكس
وقت تحميل PCB	6 ثواني (يمكن تخصيصها)
ارتفاع النقل	900±20ملم
توجيه النقل	L-R أو R-L (اختياري)
سمك الـ PCB	0.6 ملم
ارتفاع / انخفاض المبالغ	1-4 (10 ملم خطوة)
التواصل	إشارة SMEMA
مقاس الجهاز (ملم)	155015501250	185017801250
الوزن الإجمالي	حوالي 220 كجم	حوالي 320 كجم

التطبيقات

خطوط تجميع PCB:يفرق PCBs المعيب من لوحات معتمدة للجودة في عمليات التصنيع الإلكترونية
مراقبة الجودة:يحافظ على معايير جودة عالية من خلال ضمان أن الـ PCBs الوظيفية فقط تنتقل إلى مراحل الإنتاج التالية
محطات إعادة العمل:توجيهات PCB المعيبة إلى محطات الإصلاح للتعامل بكفاءة مع المنتجات غير المطابقة

الفوائد التشغيلية

زيادة الكفاءة:تُقلل الآلة من فرز اليدوي، وتسرع الإنتاج، وتقلل من تكاليف العمالة
تحسين ضمان الجودة:يضمن فقط أن الـ PCB تعمل بشكل صحيح تصل إلى مراحل الإنتاج النهائية
الحد من الأخطاء البشرية:الاختيار الآلي يقلل من الأخطاء المرتبطة بالفحص اليدوي
تتبع البيانات:تسجيل نتائج التفتيش لتحقيق رؤى في مراقبة الجودة وتحسين العمليات
تحسين المساحة:التصميم المدمج يسمح باستخدام مساحة الطابق بكفاءة في مرافق التصنيع

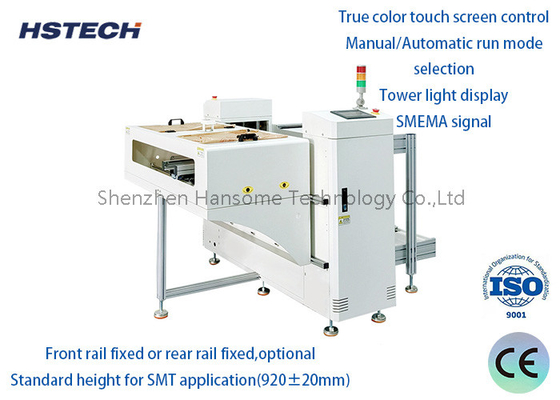

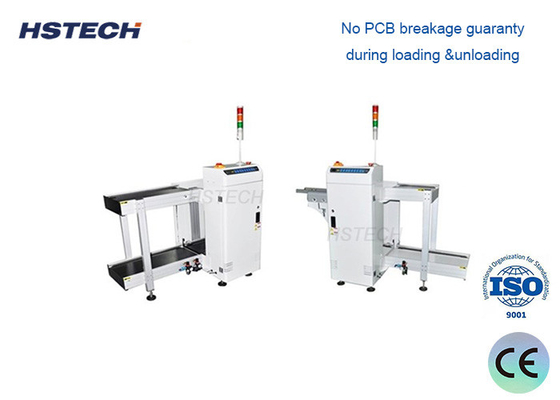

صور المنتج
