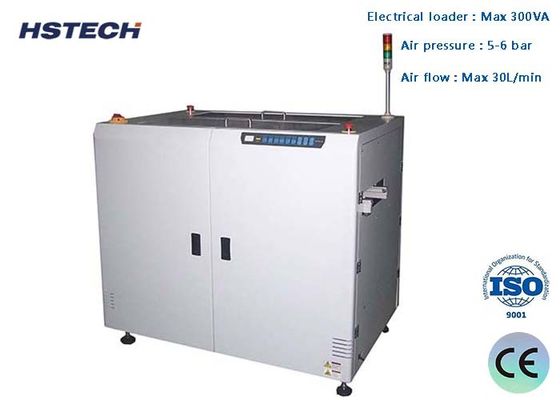

محمل تفريغ لوحة الدوائر المطبوعة LED بطول 1.5 متر مع شفط تفريغ 5-6 بار والتحكم بالزر أو شاشة اللمس

الاسم التجاري:	HSTECH
رقم الطراز:	HS-GXB-L15
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	50 مجموعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

محمل فراغ بلوحة LED 1.5 متر

وقت تحميل اللوحة:

حوالي 10 ثواني

طريقة تحميل اللوحة:

شفط الفراغ (الفوهات)

مزود الطاقة:

AC220V، مرحلة واحدة

محمل كهربائي:

ماكس 300VA

ضغط الهواء:

5-6 بار

تدفق الهواء:

ماكس 30 لتر / دقيقة

كمية فوهة الشفط:

8 قطع

فوهات الشفط تتحرك:

تحديد المواقع مرنة

مصدر الفراغ:

مولد الفراغ

ارتفاع النقل:

910 ± 20 مم (أو حسب الطلب)

اتجاه النقل:

إل آر أو آر إل

نموذج التحكم:

زر أو شاشة لمسة ((اختياري)

أبعاد LED PCB (الطول×العرض)～(الطول×العرض:

(80x80)～(1500x300) ملم

أبعاد الآلة (L × W × H):

1700x950x1250 ملم

وزن:

حوالي 150 كجم

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

50 مجموعة في الشهر

إبراز:

محمل تفريغ لوحة الدوائر المطبوعة LED بطول 1.5 متر,معدات مناولة لوحة الدوائر المطبوعة مع شفط تفريغ 5-6 بار,محمل تفريغ لوحة LED مع التحكم بالزر أو شاشة اللمس

5-6 Bar Vacuum Suction PCB Handling Equipment

Button or Touch Screen Control LED Board Vacuum Loader

وصف المنتج

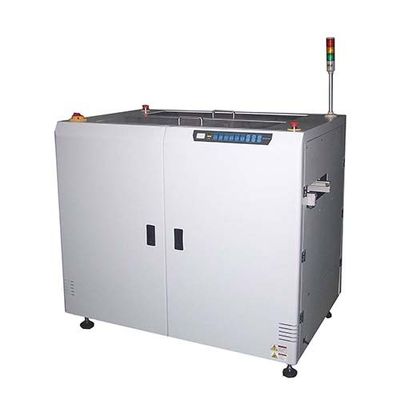

محمل فراغ لوحة LED بحجم 1.5 متر مع شفط 5-6 بار

نظام تحميل فراغ متقدم مصمم للتعامل مع لوحات PCB LED بحجم 1.5 متر مع تحكم اختياري بزر أو شاشة تعمل باللمس.

نظرة عامة على المنتج

تم تصميم محمل الفراغ الصناعي هذا خصيصًا لعمليات تحميل الفراغ للوحات العارية، وهو مُحسّن في المقام الأول لمعالجة لوحات PCB LED بحجم 1.5 متر في بيئات التصنيع.

الميزات الرئيسية

تصميم أمان مغلق للتشغيل الآمن
غطاء علوي للآلة لسهولة الوصول للصيانة
نظام تحكم اختياري بزر أو شاشة تعمل باللمس
Panasonic PLC للتحكم الآلي الموثوق به
تحديد موضع فوهات الشفط المرنة
القدرة على تعديل العرض يدويًا
عرض الأخطاء المبرمج ذاتيًا مع تعليمات الصيانة
تحديد وضع التجاوز دون إزالة مكدس PCB
تكامل اتصالات SMEMA

المواصفات الفنية

المعلمة	المواصفات
سعة تخزين PCB	ارتفاع التخزين 200 مم، بحد أقصى وزن أقل من 50 كجم
وقت تحميل اللوحة	حوالي 10 ثوانٍ
طريقة تحميل اللوحة	الشفط بالفراغ (فوهات)
مصدر الطاقة	AC220V، أحادي الطور
محمل كهربائي	بحد أقصى 300VA
ضغط الهواء	5-6 بار
تدفق الهواء	بحد أقصى 30 لتر/دقيقة
كمية فوهات الشفط	8 قطع
حركة فوهات الشفط	تحديد المواقع المرنة
مصدر الفراغ	مولد الفراغ
ارتفاع النقل	910 ± 20 مم (أو مخصص)
اتجاه النقل	L-R أو R-L
وضع التحكم	زر أو شاشة تعمل باللمس (اختياري)
أبعاد PCB LED (الطول × العرض)	(80 × 80) ~ (1500 × 300) مم
أبعاد الآلة (الطول × العرض × الارتفاع)	1700 × 950 × 1250 مم
الوزن	حوالي 150 كجم
