| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ZJ350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

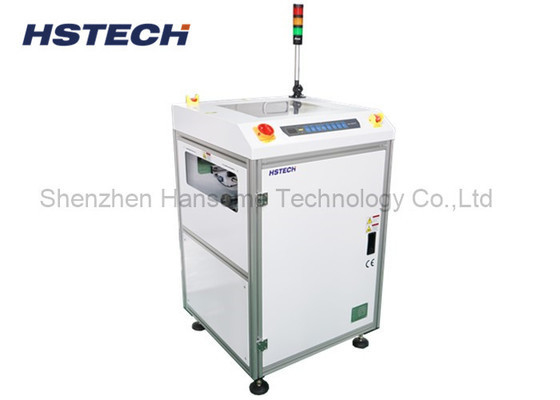

ناقل دوران لوحة الدوائر المطبوعة بزاوية 90 درجة بشاشة تعمل باللمس لتجميع الإلكترونيات
مقدمة:
ناقل دوران لوحة الدوائر المطبوعة بزاوية 90 درجة هو جهاز نقل آلي يستخدم خصيصًا لخط إنتاج لوحات الدوائر المطبوعة (PCB). يتم استخدامه لتغيير اتجاه نقل لوحات PCB، وعادة ما يحقق دورانًا بزاوية قائمة 90 درجة.
التطبيق:

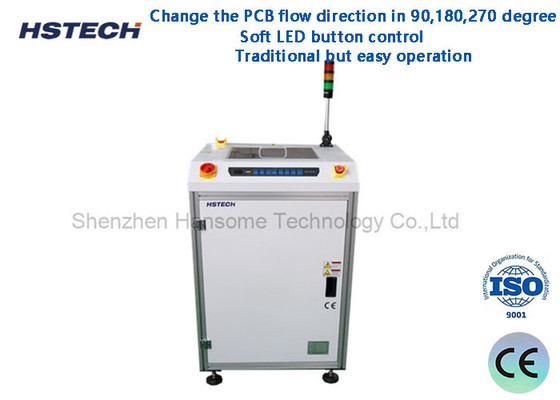

تُستخدم هذه الوحدة لإعادة توجيه اتجاه تدفق لوحات PCB على خط الإنتاج (90 درجة أو 180 درجة أو 270 درجة)
الميزات:
1، تصميم مغلق مع محدد عزم الدوران المدمج يضمن مستوى عالٍ من الأمان.
2، يمكن فتح الغطاء العلوي الآمن للوصول إلى الأجهزة أثناء الصيانة.
3، استخدام زر تحكم سهل الاستخدام.
4، دوران سلس ودقيق.
5، تقليل فجوة النقل بين الناقلات.
6، يمكن تخصيص تدفق حركة مرور لوحات PCB.
7، تعديل العرض السلس والمتوازي (برغي الرصاص).
8، متوافق مع SMEMA.
التفاصيل الفنية:
| الوظيفة | تُستخدم هذه الوحدة لإعادة توجيه اتجاه تدفق لوحات PCB على خط الإنتاج (90 درجة أو 180 درجة أو 270 درجة) |
| ارتفاع النقل | 910±20 ملم |
| اتجاه النقل | من اليسار إلى اليمين، أو من اليمين إلى اليسار |
| زمن الدورة | حوالي 5 ثوانٍ |
| الجانب الثابت للمسار | الجانب الأمامي |
| مصدر الطاقة | تيار متردد 100-230 فولت، 50/60 هرتز، أحادي الطور |
| ضغط الهواء | 4-6 بار |
| استهلاك الهواء | بحد أقصى 10 لتر/دقيقة |
| سمك لوحة PCB | 0.4 ملم كحد أدنى |
| الإشارة | SMEMA |
المواصفات:
| الموديل | HS-ZJ350 | HS-ZJ500 |
| طول لوحة PCB الفعال | 50*50~500*350 ملم | 50*50~500*500 ملم |
| أبعاد الجهاز | 700*750*1200 ملم | 840*890*1200 ملم |
| الوزن | 150 كجم | 180 كجم |
رسم الجهاز:
